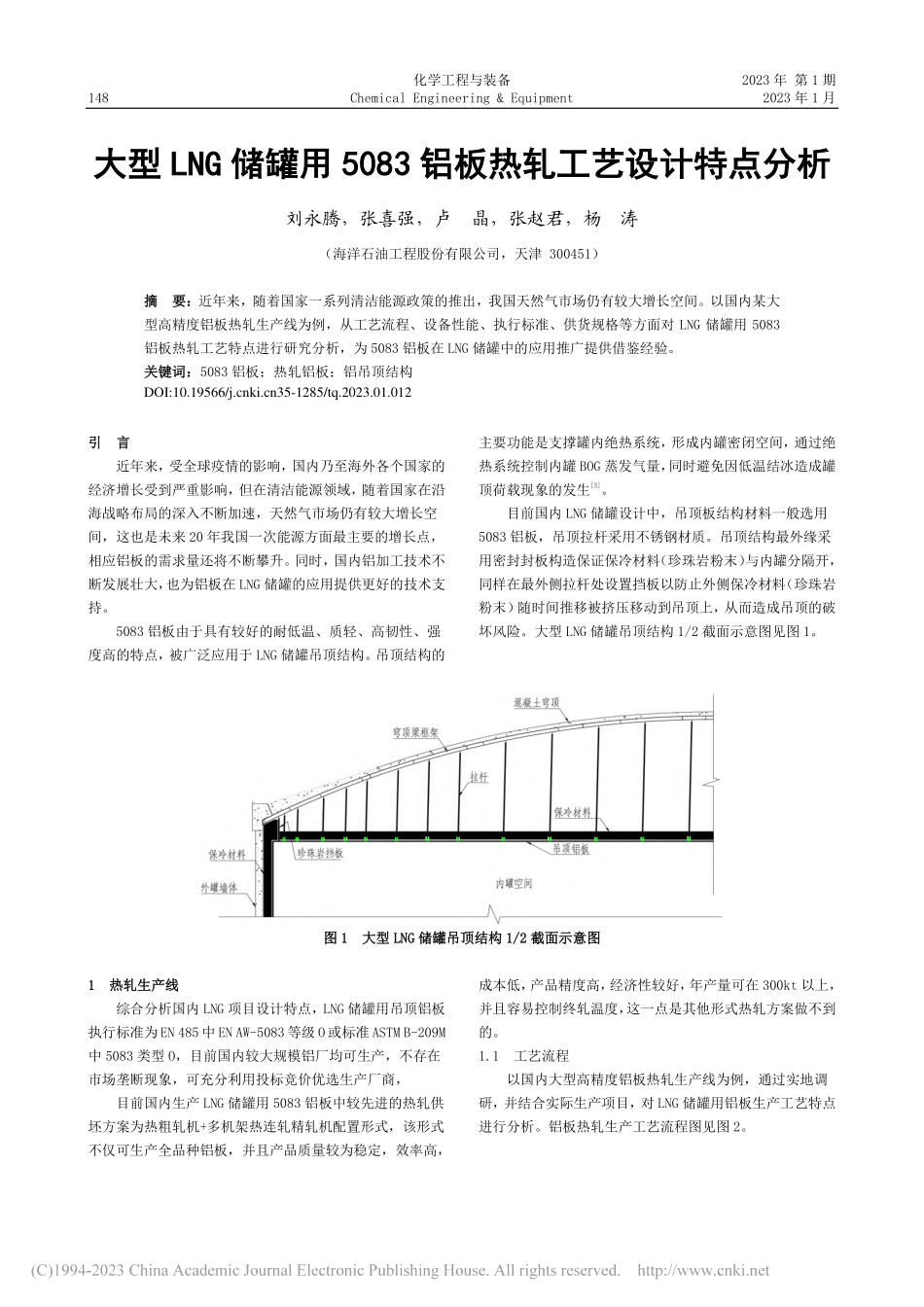

化学工程与装备2023年第1期148ChemicalEngineering&Equipment2023年1月大型LNG储罐用5083铝板热轧工艺设计特点分析刘永腾,张喜强,卢晶,张赵君,杨涛(海洋石油工程股份有限公司,天津300451)摘要:近年来,随着国家一系列清洁能源政策的推出,我国天然气市场仍有较大增长空间。以国内某大型高精度铝板热轧生产线为例,从工艺流程、设备性能、执行标准、供货规格等方面对LNG储罐用5083铝板热轧工艺特点进行研究分析,为5083铝板在LNG储罐中的应用推广提供借鉴经验。关键词:5083铝板;热轧铝板;铝吊顶结构引言近年来,受全球疫情的影响,国内乃至海外各个国家的经济增长受到严重影响,但在清洁能源领域,随着国家在沿海战略布局的深入不断加速,天然气市场仍有较大增长空间,这也是未来20年我国一次能源方面最主要的增长点,相应铝板的需求量还将不断攀升。同时,国内铝加工技术不断发展壮大,也为铝板在LNG储罐的应用提供更好的技术支持。5083铝板由于具有较好的耐低温、质轻、高韧性、强度高的特点,被广泛应用于LNG储罐吊顶结构。吊顶结构的主要功能是支撑罐内绝热系统,形成内罐密闭空间,通过绝热系统控制内罐BOG蒸发气量,同时避免因低温结冰造成罐顶荷载现象的发生[3]。目前国内LNG储罐设计中,吊顶板结构材料一般选用5083铝板,吊顶拉杆采用不锈钢材质。吊顶结构最外缘采用密封封板构造保证保冷材料(珍珠岩粉末)与内罐分隔开,同样在最外侧拉杆处设置挡板以防止外侧保冷材料(珍珠岩粉末)随时间推移被挤压移动到吊顶上,从而造成吊顶的破坏风险。大型LNG储罐吊顶结构1/2截面示意图见图1。图1大型LNG储罐吊顶结构1/2截面示意图1热轧生产线综合分析国内LNG项目设计特点,LNG储罐用吊顶铝板执行标准为EN485中ENAW-5083等级O或标准ASTMB-209M中5083类型O,目前国内较大规模铝厂均可生产,不存在市场垄断现象,可充分利用投标竞价优选生产厂商,目前国内生产LNG储罐用5083铝板中较先进的热轧供坯方案为热粗轧机+多机架热连轧精轧机配置形式,该形式不仅可生产全品种铝板,并且产品质量较为稳定,效率高,成本低,产品精度高,经济性较好,年产量可在300kt以上,并且容易控制终轧温度,这一点是其他形式热轧方案做不到的。1.1工艺流程以国内大型高精度铝板热轧生产线为例,通过实地调研,并结合实际生产项目,对LNG储罐用铝板生产工艺特点进行分析。铝板热轧生产工艺流程图见图2。DOI:10.19566/j.cnki.cn35-1285/tq.2023.01.012刘永腾:大...
