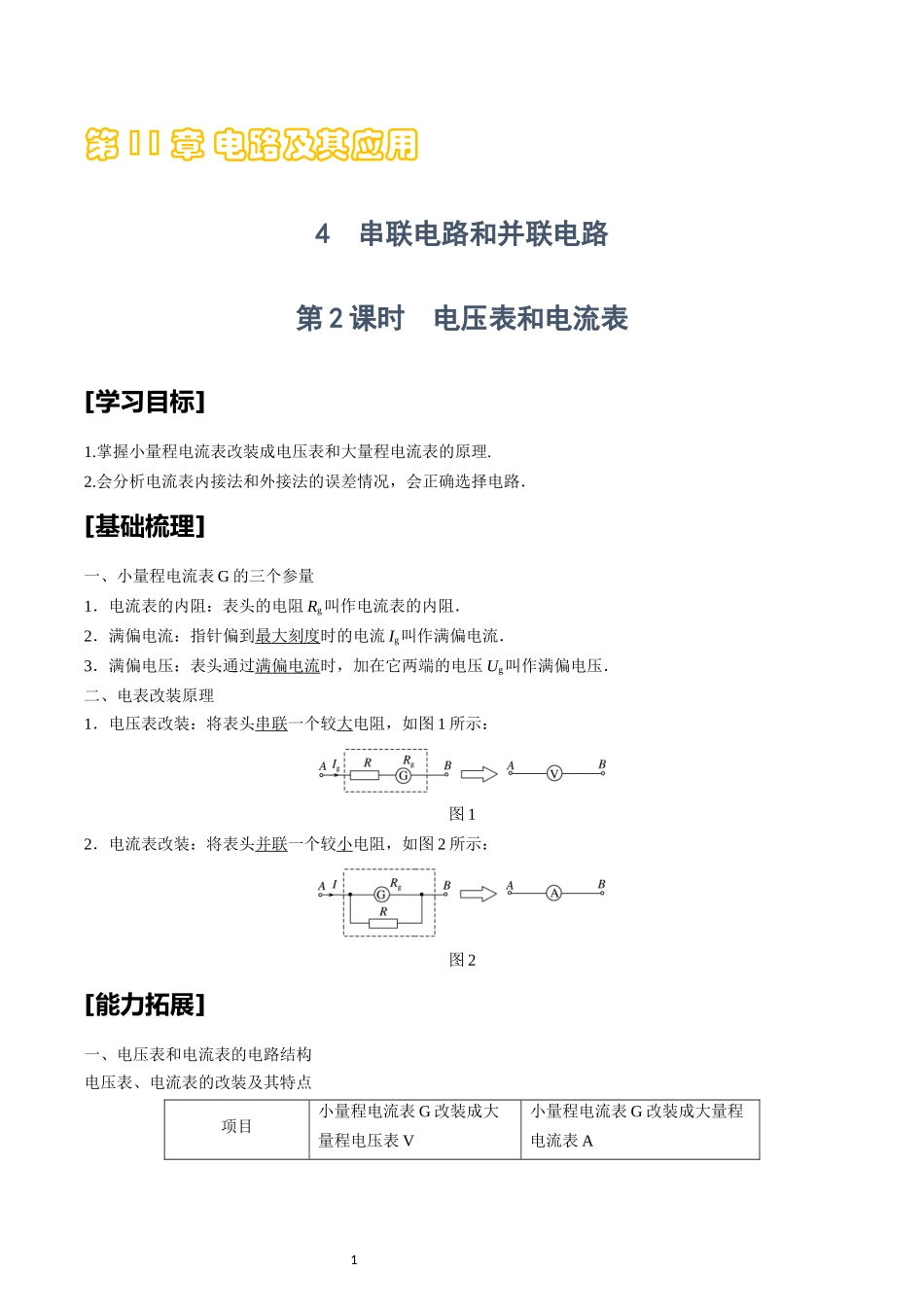

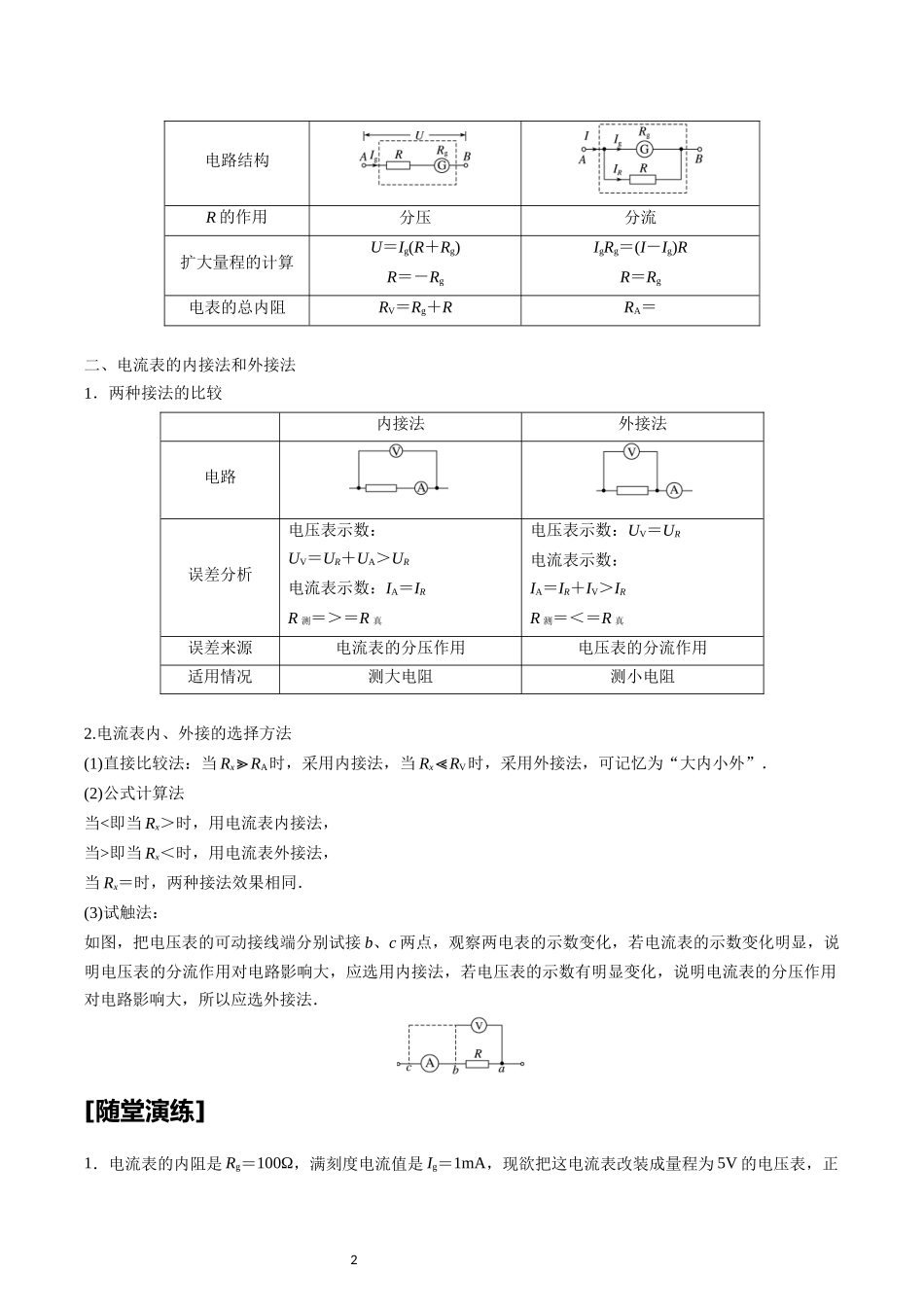

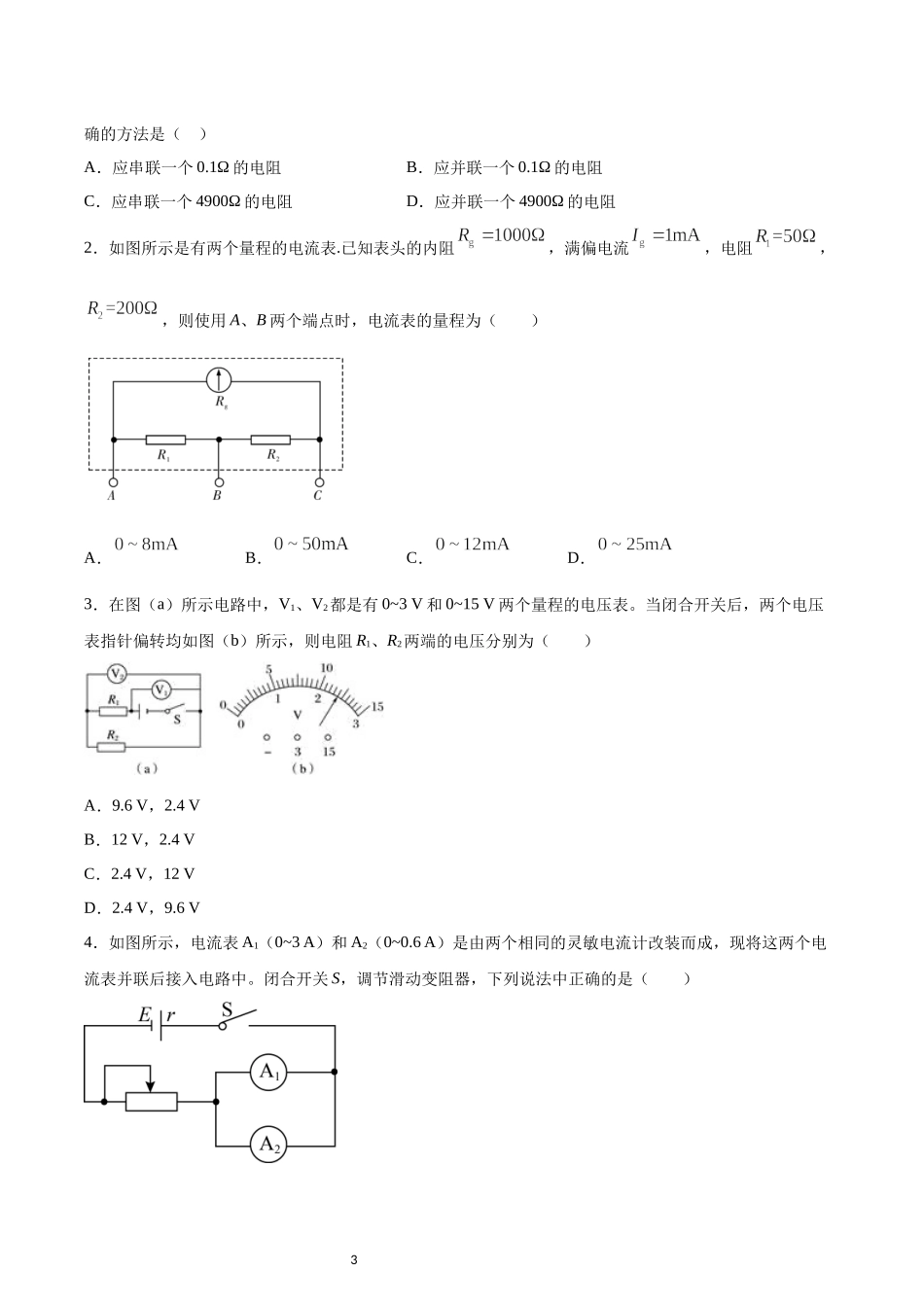

1第11章电路及其应用4串联电路和并联电路第2课时电压表和电流表[学习目标]1.掌握小量程电流表改装成电压表和大量程电流表的原理.2.会分析电流表内接法和外接法的误差情况，会正确选择电路．[基础梳理]一、小量程电流表G的三个参量1．电流表的内阻：表头的电阻Rg叫作电流表的内阻．2．满偏电流：指针偏到最大刻度时的电流Ig叫作满偏电流．3．满偏电压：表头通过满偏电流时，加在它两端的电压Ug叫作满偏电压．二、电表改装原理1．电压表改装：将表头串联一个较大电阻，如图1所示：图12．电流表改装：将表头并联一个较小电阻，如图2所示：图2[能力拓展]一、电压表和电流表的电路结构电压表、电流表的改装及其特点项目小量程电流表G改装成大量程电压表V小量程电流表G改装成大量程电流表A2电路结构R的作用分压分流扩大量程的计算U＝Ig(R＋Rg)R＝－RgIgRg＝(I－Ig)RR＝Rg电表的总内阻RV＝Rg＋RRA＝二、电流表的内接法和外接法1．两种接法的比较内接法外接法电路误差分析电压表示数：UV＝UR＋UA＞UR电流表示数：IA＝IRR测＝＞＝R真电压表示数：UV＝UR电流表示数：IA＝IR＋IV＞IRR测＝＜＝R真误差来源电流表的分压作用电压表的分流作用适用情况测大电阻测小电阻2.电流表内、外接的选择方法(1)直接比较法：当Rx≫RA时，采用内接法，当Rx≪RV时，采用外接法，可记忆为“大内小外”．(2)公式计算法当<即当Rx＞时，用电流表内接法，当>即当Rx＜时，用电流表外接法，当Rx＝时，两种接法效果相同．(3)试触法：如图，把电压表的可动接线端分别试接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．[随堂演练]1．电流表的内阻是Rg＝100Ω，满刻度电流值是Ig＝1mA，现欲把这电流表改装成量程为5V的电压表，正3确的方法是（）A．应串联一个0.1Ω的电阻B．应并联一个0.1Ω的电阻C．应串联一个4900Ω的电阻D．应并联一个4900Ω的电阻2．如图所示是有两个量程的电流表.已知表头的内阻，满偏电流，电阻，，则使用A、B两个端点时，电流表的量程为（）A．B．C．D．3．在图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（）A．9.6V，2.4VB．12V，2.4VC．2.4V，12VD．2.4V，9.6V4．如图所示，电流表A1（0~3A）和A2（0~0.6A）是由两个...
