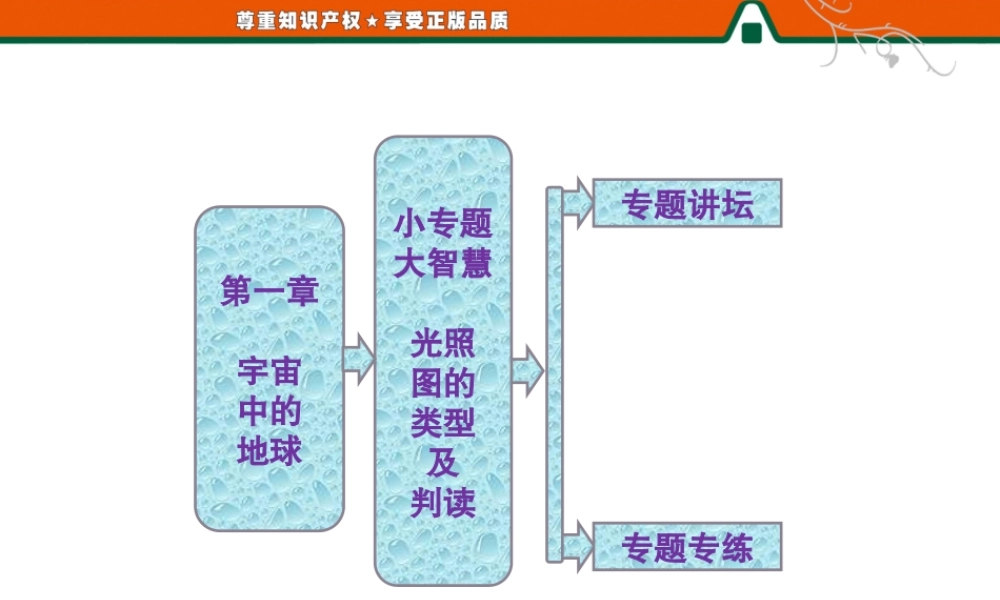

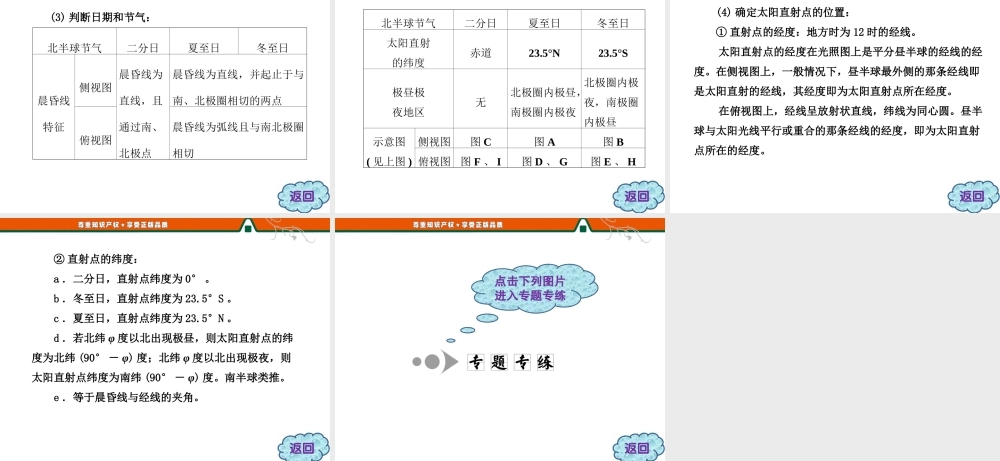

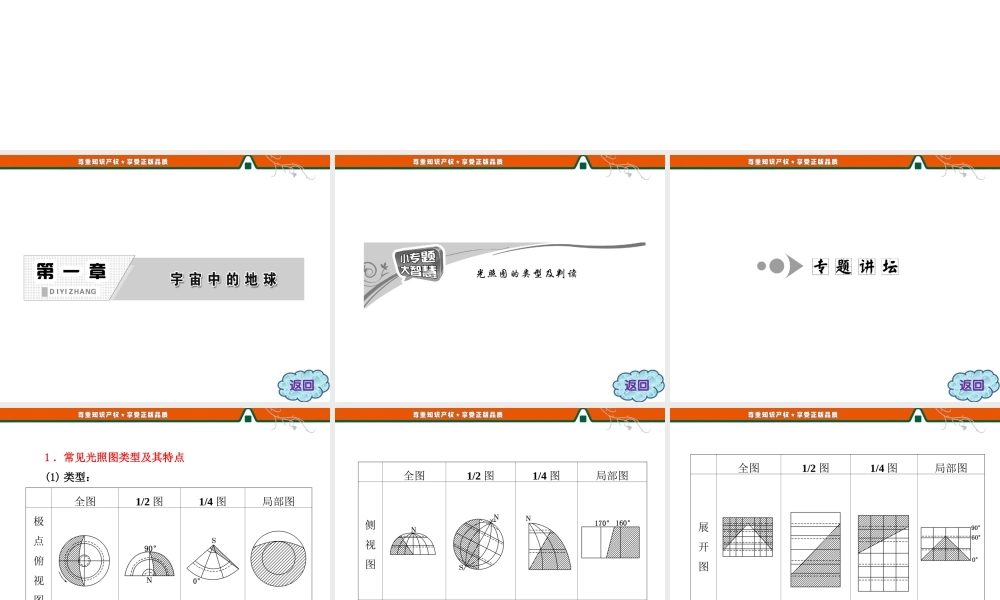

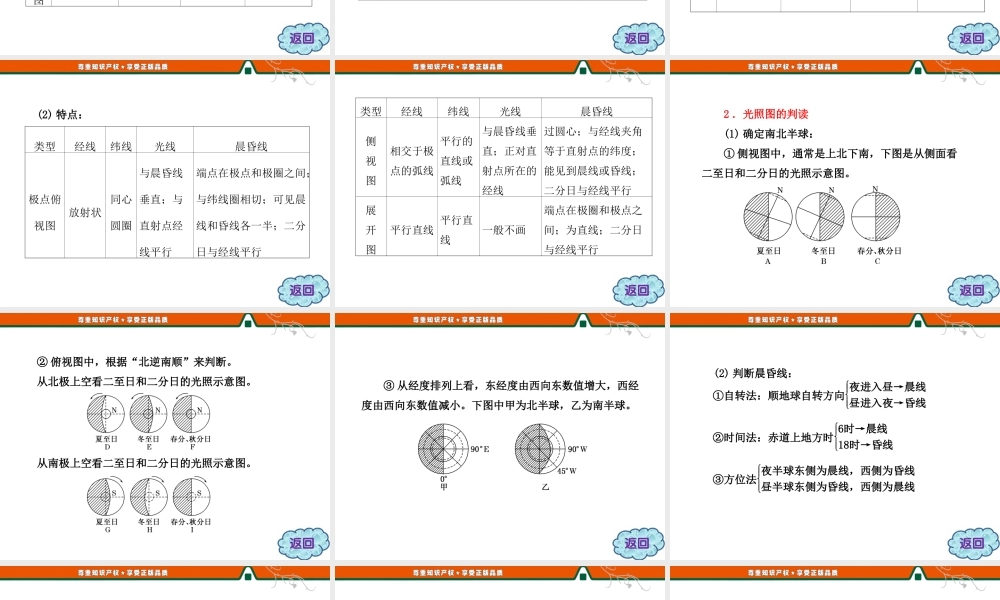

第一章宇宙中的地球小专题大智慧光照图的类型及判读专题讲坛专题专练1．常见光照图类型及其特点(1)类型：全图1/2图1/4图局部图极点俯视图全图1/2图1/4图局部图侧视图全图1/2图1/4图局部图展开图(2)特点：类型经线纬线光线晨昏线极点俯视图放射状同心圆圈与晨昏线垂直；与直射点经线平行端点在极点和极圈之间；与纬线圈相切；可见晨线和昏线各一半；二分日与经线平行类型经线纬线光线晨昏线侧视图相交于极点的弧线平行的直线或弧线与晨昏线垂直；正对直射点所在的经线过圆心；与经线夹角等于直射点的纬度；能见到晨线或昏线；二分日与经线平行展开图平行直线平行直线一般不画端点在极圈和极点之间；为直线；二分日与经线平行2．光照图的判读(1)确定南北半球：①侧视图中，通常是上北下南，下图是从侧面看二至日和二分日的光照示意图。②俯视图中，根据“北逆南顺”来判断。从北极上空看二至日和二分日的光照示意图。从南极上空看二至日和二分日的光照示意图。③从经度排列上看，东经度由西向东数值增大，西经度由西向东数值减小。下图中甲为北半球，乙为南半球。(2)判断晨昏线：①自转法：顺地球自转方向夜进入昼→晨线昼进入夜→昏线②时间法：赤道上地方时6时→晨线18时→昏线③方位法夜半球东侧为晨线，西侧为昏线昼半球东侧为昏线，西侧为晨线(3)判断日期和节气：北半球节气二分日夏至日冬至日晨昏线特征侧视图晨昏线为直线，且通过南、北极点晨昏线为直线，并起止于与南、北极圈相切的两点俯视图晨昏线为弧线且与南北极圈相切北半球节气二分日夏至日冬至日太阳直射的纬度赤道23.5°N23.5°S极昼极夜地区无北极圈内极昼，南极圈内极夜北极圈内极夜，南极圈内极昼示意图(见上图)侧视图图C图A图B俯视图图F、I图D、G图E、H(4)确定太阳直射点的位置：①直射点的经度：地方时为12时的经线。太阳直射点的经度在光照图上是平分昼半球的经线的经度。在侧视图上，一般情况下，昼半球最外侧的那条经线即是太阳直射的经线，其经度即为太阳直射点所在经度。在俯视图上，经线呈放射状直线，纬线为同心圆。昼半球与太阳光线平行或重合的那条经线的经度，即为太阳直射点所在的经度。②直射点的纬度：a．二分日，直射点纬度为0°。b．冬至日，直射点纬度为23.5°S。c．夏至日，直射点纬度为23.5°N。d．若北纬φ度以北出现极昼，则太阳直射点的纬度为北纬(90°－φ)度；北纬φ度以北出现极夜，则太阳直射点纬度为南纬(90°－φ)度...
