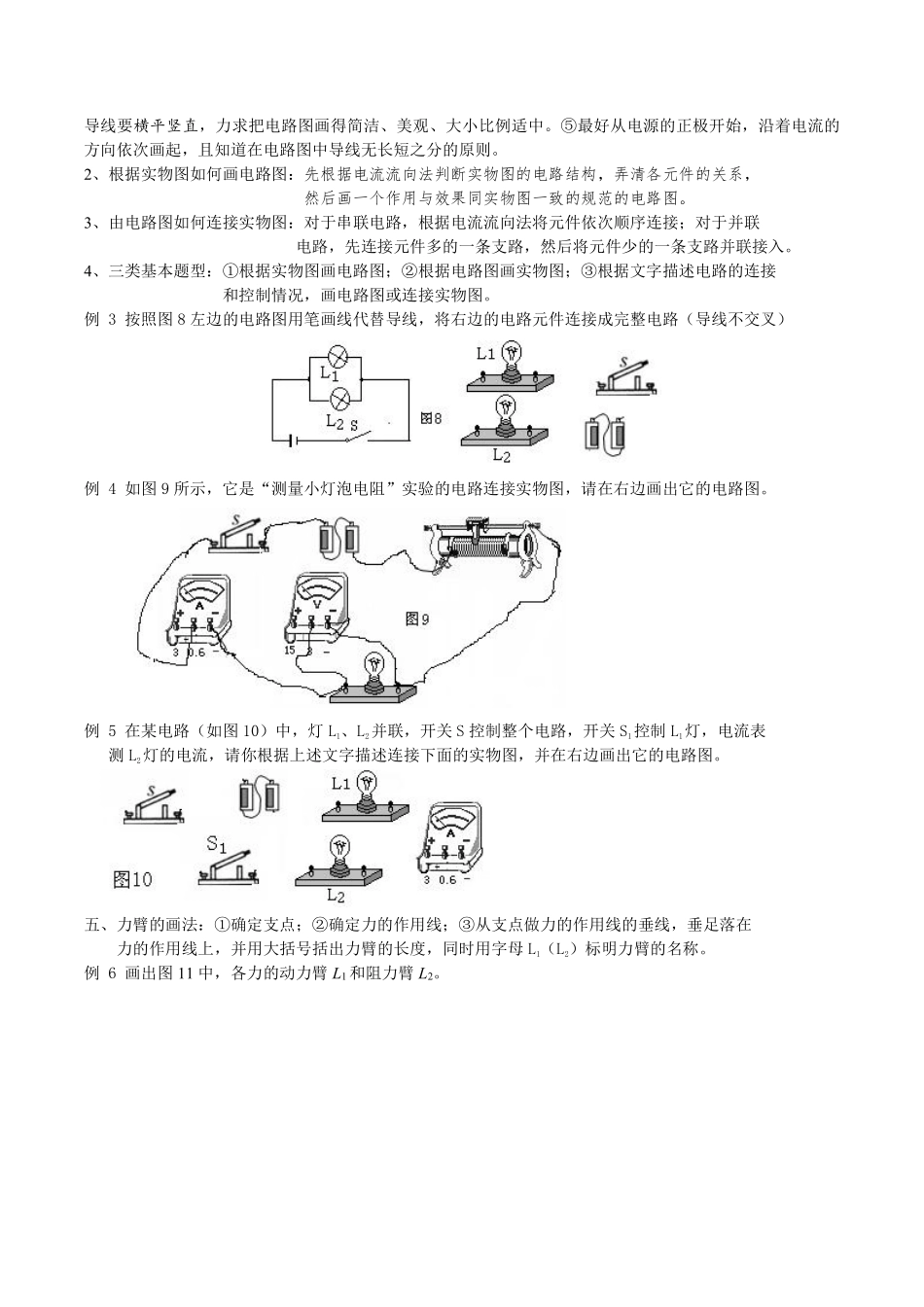

初中物理中考五套典型习题物理基础画图专题中考物理作图知识考点：1、会画简单的光路图2、会画简单的电路图3、会连接简单的串联电路和并联电路4、会画力的力臂5、会用力的示意图描述力6、会组装简单的滑轮组（绕线）7、会判断通电螺线管的N、S极、电源的正、负极或磁体（小磁针）的N、S极8、会画磁体外围的磁感线或标出磁体的磁场方向9、光学暗盒问题一、光的反射作图1、光的反射作图的依据是：入射角等于反射角。2、三类具体问题：1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。二、光的折射作图1、根据光的折射规律作图1）依据：光的折射规律2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线例1在图4中根据入射光线大致画出折射光线。2、根据光经过透镜的会聚或发散作用作图1）依据：光线过凸透镜会聚；过凹透镜发散。2）光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点；③从焦点发出的光线过凸透镜后平行于主光轴射出例2在图5中画出经凸透镜和凹透镜折射后的光线。（图见图4后）三、平面镜成像光路图的两种作法1、反射法：1）作图依据是光的反射定律。2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延长确定对应的像点（一般只要求会画点光源的成像光路图）如图6所示。2、平面镜成像特点作图法：1）依据：直接利用物像相对于镜面对称。2）方法：作垂线、截距离、连虚线。如图7所示。四、怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。②要注意所画符号和实物的对应性。③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联...
