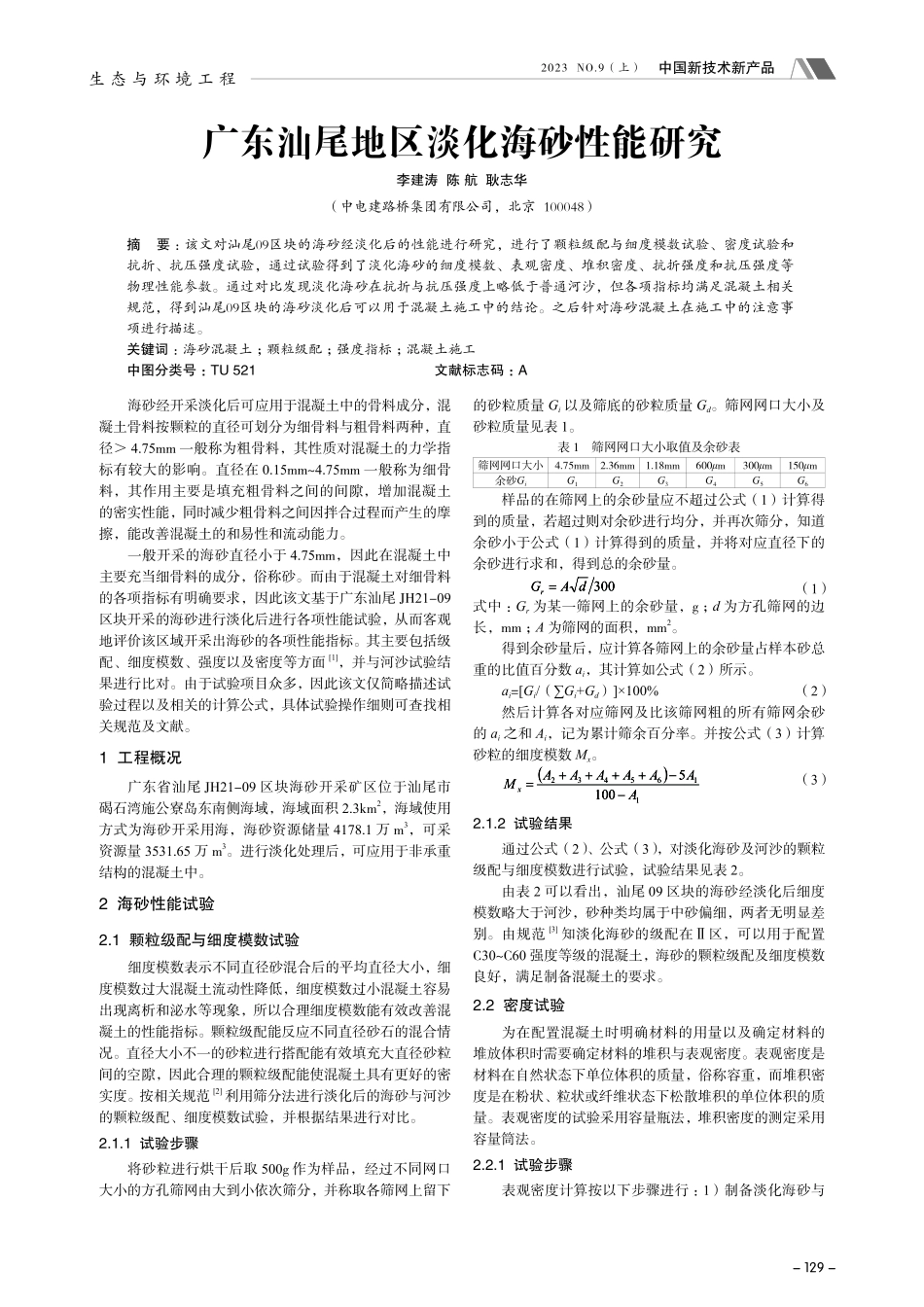

中国新技术新产品2023NO.9（上）-129-生态与环境工程海砂经开采淡化后可应用于混凝土中的骨料成分，混凝土骨料按颗粒的直径可划分为细骨料与粗骨料两种，直径＞4.75mm一般称为粗骨料，其性质对混凝土的力学指标有较大的影响。直径在0.15mm~4.75mm一般称为细骨料，其作用主要是填充粗骨料之间的间隙，增加混凝土的密实性能，同时减少粗骨料之间因拌合过程而产生的摩擦，能改善混凝土的和易性和流动能力。一般开采的海砂直径小于4.75mm，因此在混凝土中主要充当细骨料的成分，俗称砂。而由于混凝土对细骨料的各项指标有明确要求，因此该文基于广东汕尾JH21-09区块开采的海砂进行淡化后进行各项性能试验，从而客观地评价该区域开采出海砂的各项性能指标。其主要包括级配、细度模数、强度以及密度等方面[1]，并与河沙试验结果进行比对。由于试验项目众多，因此该文仅简略描述试验过程以及相关的计算公式，具体试验操作细则可查找相关规范及文献。1工程概况广东省汕尾JH21-09区块海砂开采矿区位于汕尾市碣石湾施公寮岛东南侧海域，海域面积2.3km2，海域使用方式为海砂开采用海，海砂资源储量4178.1万m3，可采资源量3531.65万m3。进行淡化处理后，可应用于非承重结构的混凝土中。2海砂性能试验2.1颗粒级配与细度模数试验细度模数表示不同直径砂混合后的平均直径大小，细度模数过大混凝土流动性降低，细度模数过小混凝土容易出现离析和泌水等现象，所以合理细度模数能有效改善混凝土的性能指标。颗粒级配能反应不同直径砂石的混合情况。直径大小不一的砂粒进行搭配能有效填充大直径砂粒间的空隙，因此合理的颗粒级配能使混凝土具有更好的密实度。按相关规范[2]利用筛分法进行淡化后的海砂与河沙的颗粒级配、细度模数试验，并根据结果进行对比。2.1.1试验步骤将砂粒进行烘干后取500g作为样品，经过不同网口大小的方孔筛网由大到小依次筛分，并称取各筛网上留下的砂粒质量Gi以及筛底的砂粒质量Gd。筛网网口大小及砂粒质量见表1。表1筛网网口大小取值及余砂表筛网网口大小4.75mm2.36mm1.18mm600μm300μm150μm余砂GiG1G2G3G4G5G6样品的在筛网上的余砂量应不超过公式（1）计算得到的质量，若超过则对余砂进行均分，并再次筛分，知道余砂小于公式（1）计算得到的质量，并将对应直径下的余砂进行求和，得到总的余砂量。300dAGr=（1）式中：Gr为某一筛网上的余砂量，g；d为方孔筛网的边长，mm；A为筛网的面积，mm2。得到余砂量后，应计算各筛网上的余砂量占样本...
