4.2.2
由视图到立体图形
4.2
视图
立体
图形

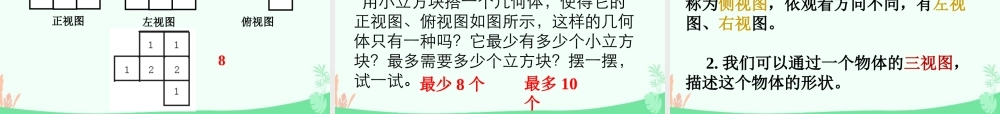

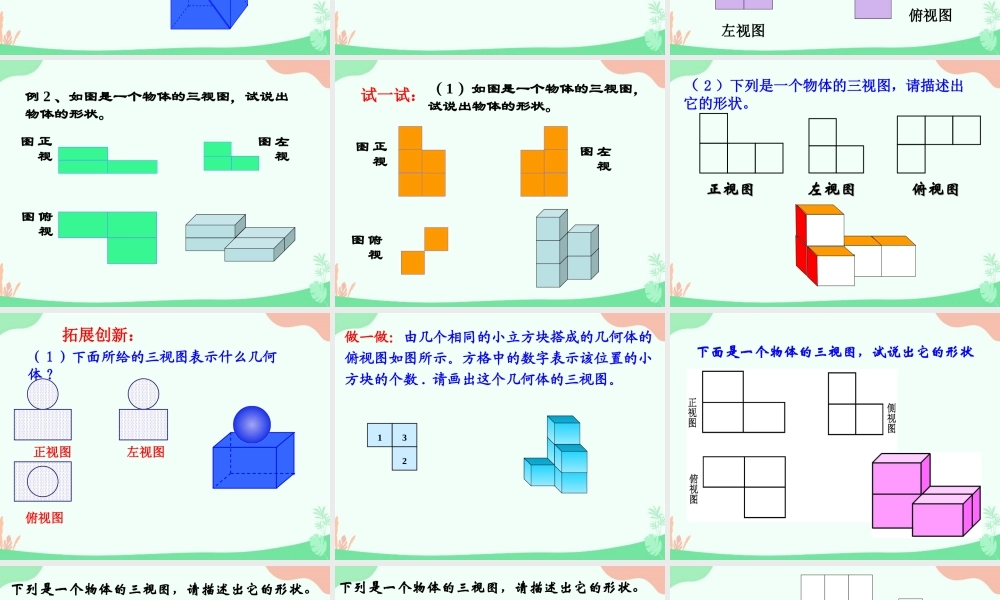

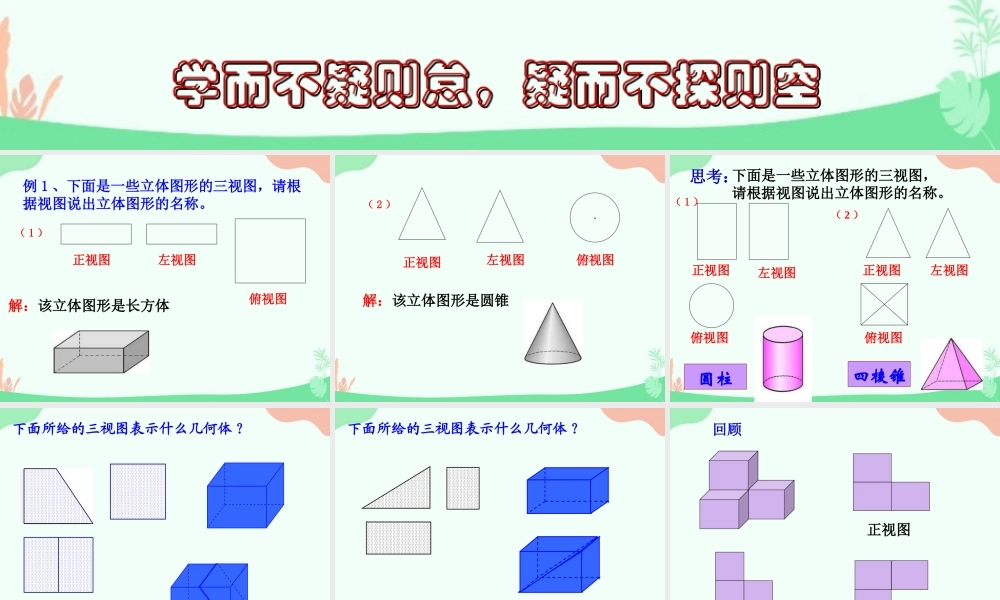

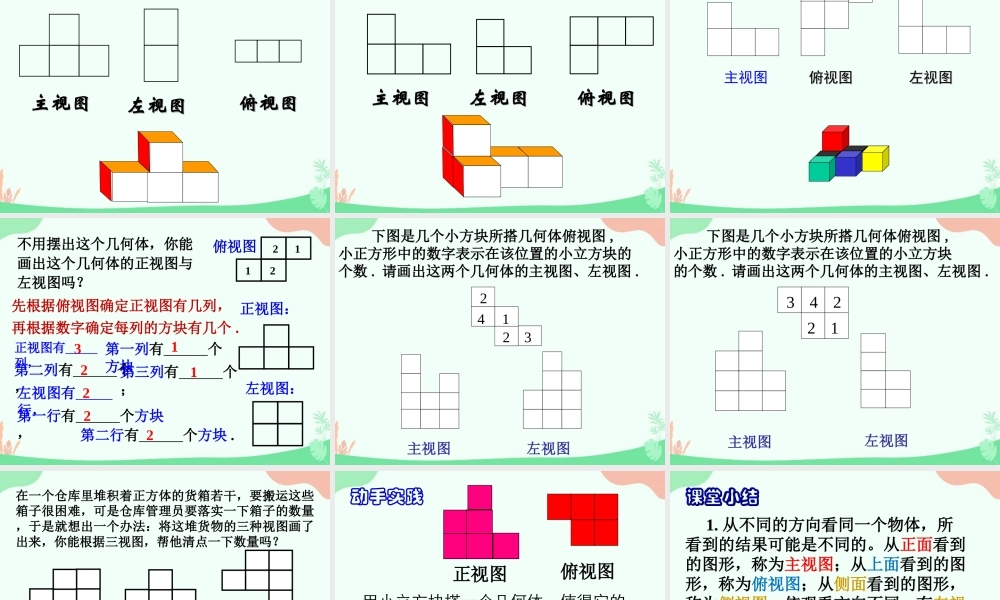

学而不疑则怠,疑而不探则空,4.2.2 由视图到立体图形,华师版七年级上学期 第4章 图形的初步认识,例1、下面是一些立体图形的三视图,请根据视图说出立体图形的名称。,正视图,左视图,俯视图,(1),解:该立体图形是长方体,左视图,俯视图,正视图,(2),解:该立体图形是圆锥,圆柱,四棱锥,正视图,左视图,俯视图,俯视图,正视图,左视图,(1),(2),思考:,下面是一些立体图形的三视图,请根据视图说出立体图形的名称。,下面所给的三视图表示什么几何体?,下面所给的三视图表示什么几何体?,正视图,俯视图,左视图,回顾,例2、如图是一个物体的三视图,试说出物体的形状。,正视图,左视图,俯视图,(1)如图是一个物体的三视图,试说出物体的形状。,正视图,左视图,俯视图,试一试:,正视图,左视图,俯视图,(2)下列是一个物体的三视图,请描述出它的形状。,(1)下面所给的三视图表示什么几何体?,正视图,左视图,俯视图,拓展创新:,做一做:由几个相同的小立方块搭成的几何体的俯视图如图所示。方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图。,下面是一个物体的三视图,试说出它的形状,主视图,左视图,俯视图,下列是一个物体的三视图,请描述出它的形状。,主视图,左视图,俯视图,下列是一个物体的三视图,请描述出它的形状。,主视图,俯视图,左视图,1,2,2,正视图:,左视图:,先根据俯视图确定正视图有几列,,3,再根据数字确定每列的方块有几个.,不用摆出这个几何体,你能画出这个几何体的正视图与左视图吗?,正视图有 列,,第一列有 个方块,1,第二列有 个,,2,第三列有 个;,1,左视图有 行,,2,第一行有 个方块,,2,第二行有 个方块.,2,下图是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.,主视图,左视图,下图是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.,在一个仓库里堆积着正方体的货箱若干,要搬运这些箱子很困难,可是仓库管理员要落实一下箱子的数量,于是就想出一个办法:将这堆货物的三种视图画了出来,你能根据三视图,帮他清点一下数量吗?,8,用小立方块搭一个几何体,使得它的正视图、俯视图如图所示,这样的几何体只有一种吗?它最少有多少个小立方块?最多需要多少个立方块?摆一摆,试一试。,动手实践,正视图,俯视图,最少8个,最多10个,1.从不同的方向看同一个物体,所看到的结果可能是不同的。从正面看到的图形,称为主视图;从上面看到的图形,称为俯视图;从侧面看到的图形,称为侧视图,依观看方向不同,有左视图、右视图。2.我们可以通过一个物体的三视图,描述这个物体的形状。,课堂小结,
