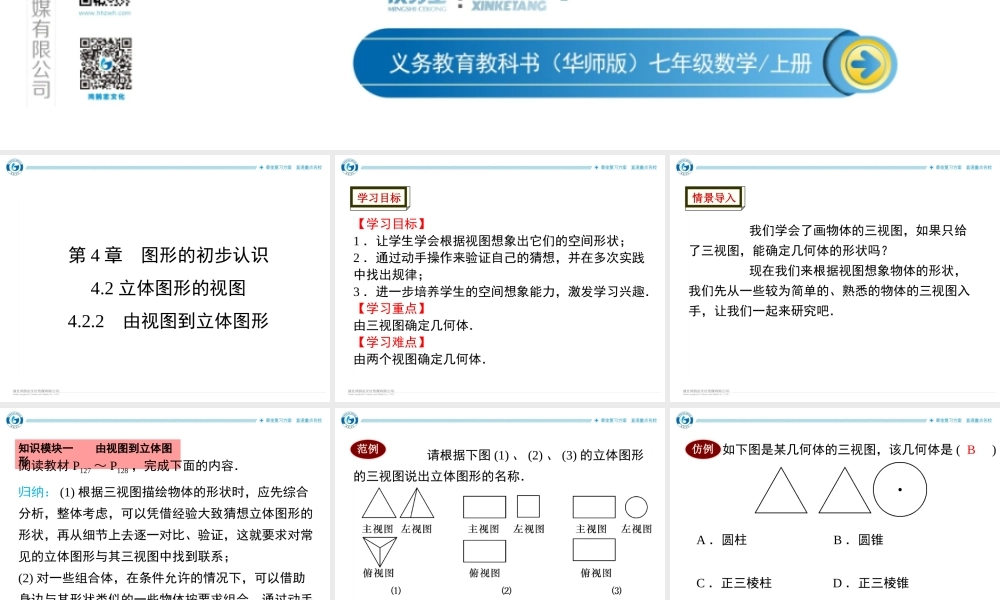

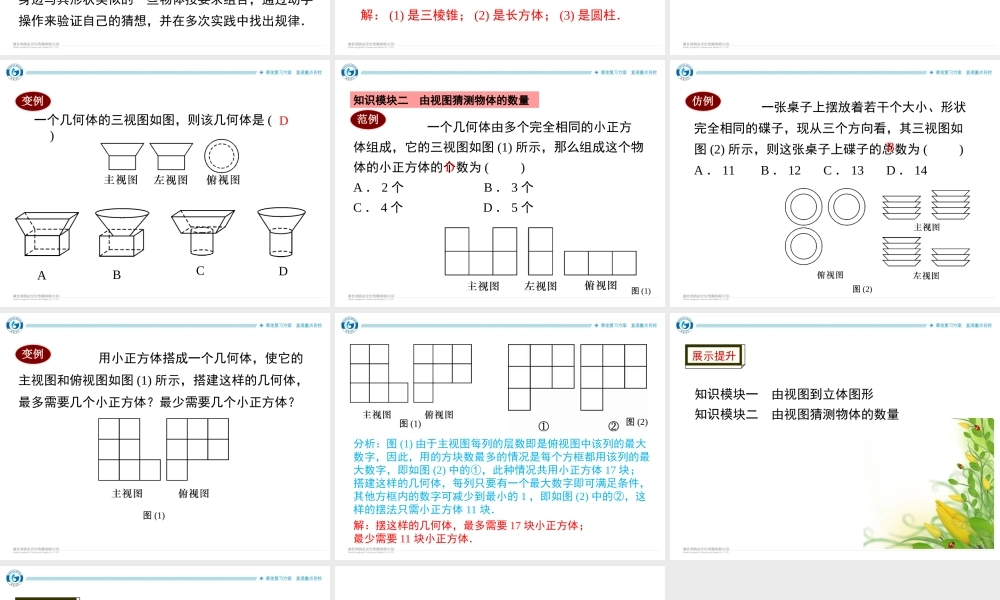

第4章图形的初步认识4.2立体图形的视图4.2.2由视图到立体图形学习目标【学习目标】1．让学生学会根据视图想象出它们的空间形状；2．通过动手操作来验证自己的猜想，并在多次实践中找出规律；3．进一步培养学生的空间想象能力，激发学习兴趣．【学习重点】由三视图确定几何体．【学习难点】由两个视图确定几何体．情景导入我们学会了画物体的三视图，如果只给了三视图，能确定几何体的形状吗？现在我们来根据视图想象物体的形状，我们先从一些较为简单的、熟悉的物体的三视图入手，让我们一起来研究吧．知识模块一由视图到立体图形阅读教材P127～P128，完成下面的内容．归纳：(1)根据三视图描绘物体的形状时，应先综合分析，整体考虑，可以凭借经验大致猜想立体图形的形状，再从细节上去逐一对比、验证，这就要求对常见的立体图形与其三视图中找到联系；(2)对一些组合体，在条件允许的情况下，可以借助身边与其形状类似的一些物体按要求组合，通过动手操作来验证自己的猜想，并在多次实践中找出规律．请根据下图(1)、(2)、(3)的立体图形的三视图说出立体图形的名称．范例解：(1)是三棱锥；(2)是长方体；(3)是圆柱．仿例如下图是某几何体的三视图，该几何体是()A．圆柱B．圆锥C．正三棱柱D．正三棱锥B变例一个几何体的三视图如图，则该几何体是()ABCDD知识模块二由视图猜测物体的数量范例一个几何体由多个完全相同的小正方体组成，它的三视图如图(1)所示，那么组成这个物体的小正方体的个数为()A．2个B．3个C．4个D．5个D图(1)仿例一张桌子上摆放着若干个大小、形状完全相同的碟子，现从三个方向看，其三视图如图(2)所示，则这张桌子上碟子的总数为()A．11B．12C．13D．14图(2)B变例用小正方体搭成一个几何体，使它的主视图和俯视图如图(1)所示，搭建这样的几何体，最多需要几个小正方体？最少需要几个小正方体？图(1)图(2)分析：图(1)由于主视图每列的层数即是俯视图中该列的最大数字，因此，用的方块数最多的情况是每个方框都用该列的最大数字，即如图(2)中的①，此种情况共用小正方体17块；搭建这样的几何体，每列只要有一个最大数字即可满足条件，其他方框内的数字可减少到最小的1，即如图(2)中的②，这样的摆法只需小正方体11块．解：摆这样的几何体，最多需要17块小正方体；最少需要11块小正方体．图(1)展示提升知识模块一由视图到立体图形知识模块二由视图猜测物体的数量检测反馈【当堂检测】见所赠光盘和学生用书；【课后检测】见学生用书．
