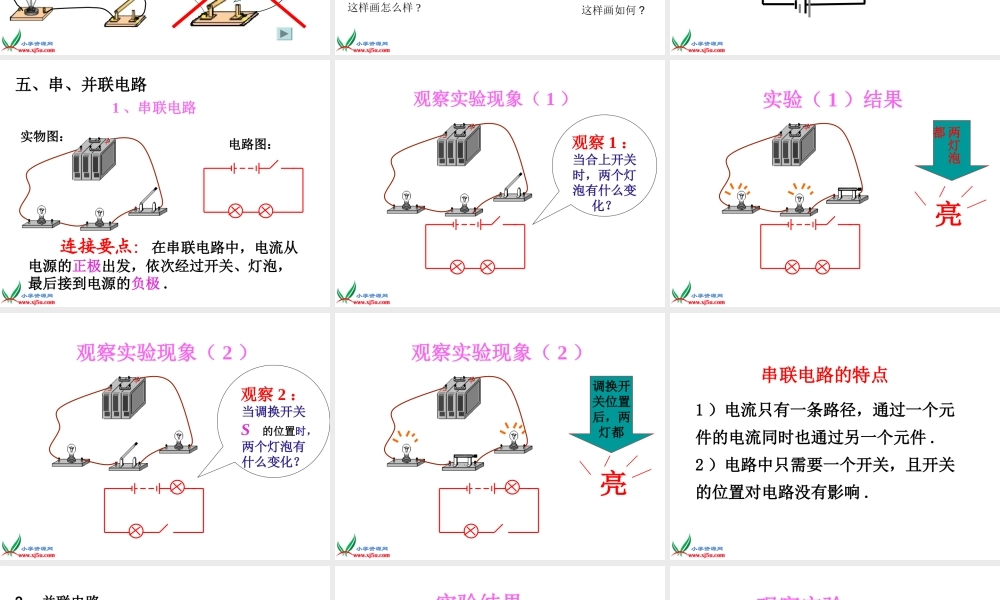

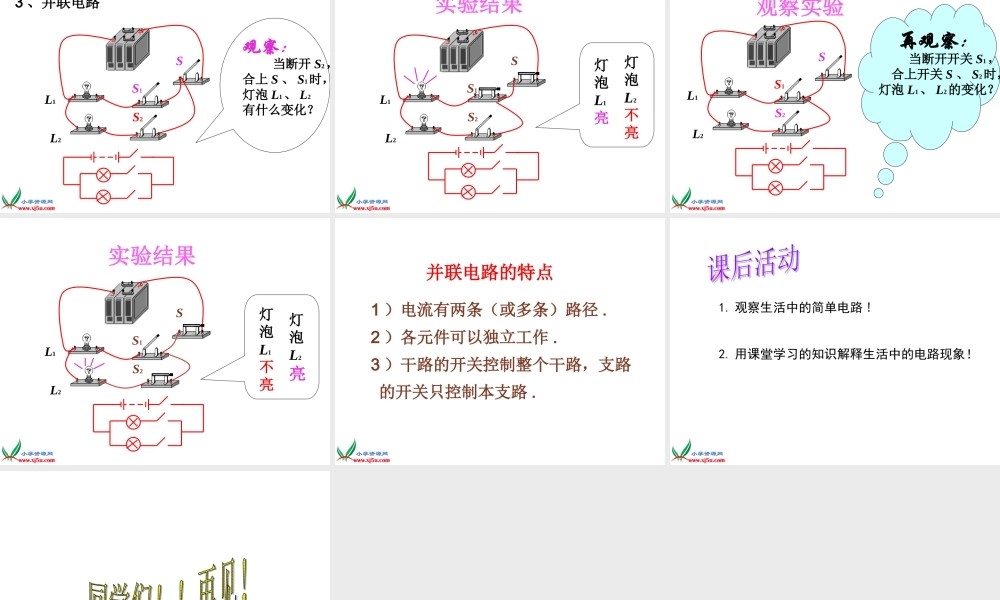

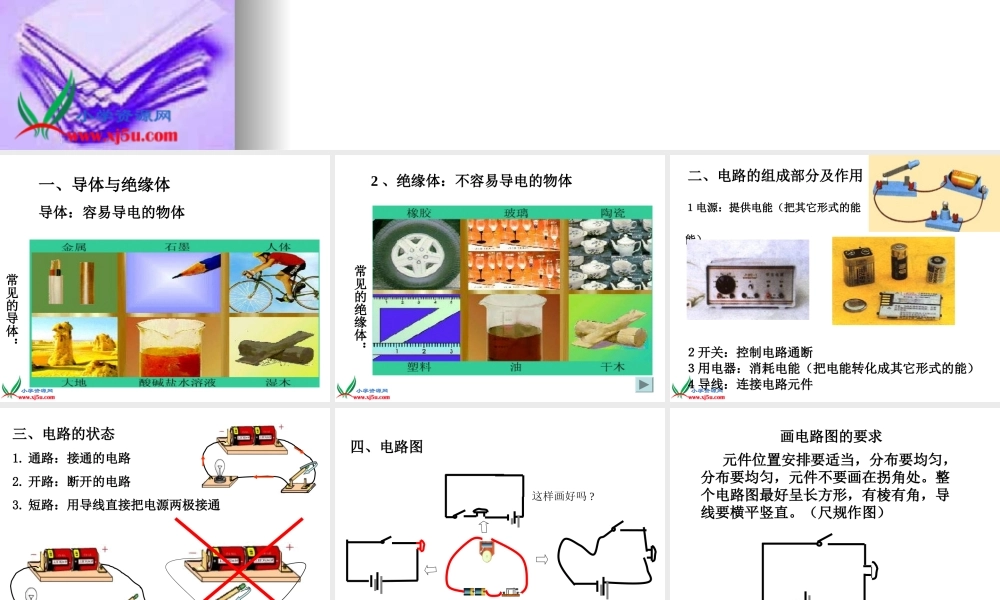

简单电路一、导体与绝缘体导体：容易导电的物体常见的导体：2、绝缘体：不容易导电的物体常见的绝缘体：二、电路的组成部分及作用１电源：提供电能（把其它形式的能转化成电能）２开关：控制电路通断３用电器：消耗电能（把电能转化成其它形式的能）４导线：连接电路元件三、电路的状态1.通路：接通的电路2.开路：断开的电路3.短路：用导线直接把电源两极接通四、电路图这样画好吗?这样画怎么样?这样画如何?画电路图的要求元件位置安排要适当，分布要均匀，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。（尺规作图）1、串联电路连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极.实物图：电路图：五、串、并联电路观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果两灯泡都亮观察实验现象（2）观察2：当调换开关S的位置时，两个灯泡有什么变化？观察实验现象（2）调换开关位置后，两灯都亮串联电路的特点1）电流只有一条路径，通过一个元件的电流同时也通过另一个元件.2）电路中只需要一个开关，且开关的位置对电路没有影响.3、并联电路观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1）电流有两条（或多条）路径.2）各元件可以独立工作.3）干路的开关控制整个干路，支路的开关只控制本支路.1.观察生活中的简单电路!2.用课堂学习的知识解释生活中的电路现象！
