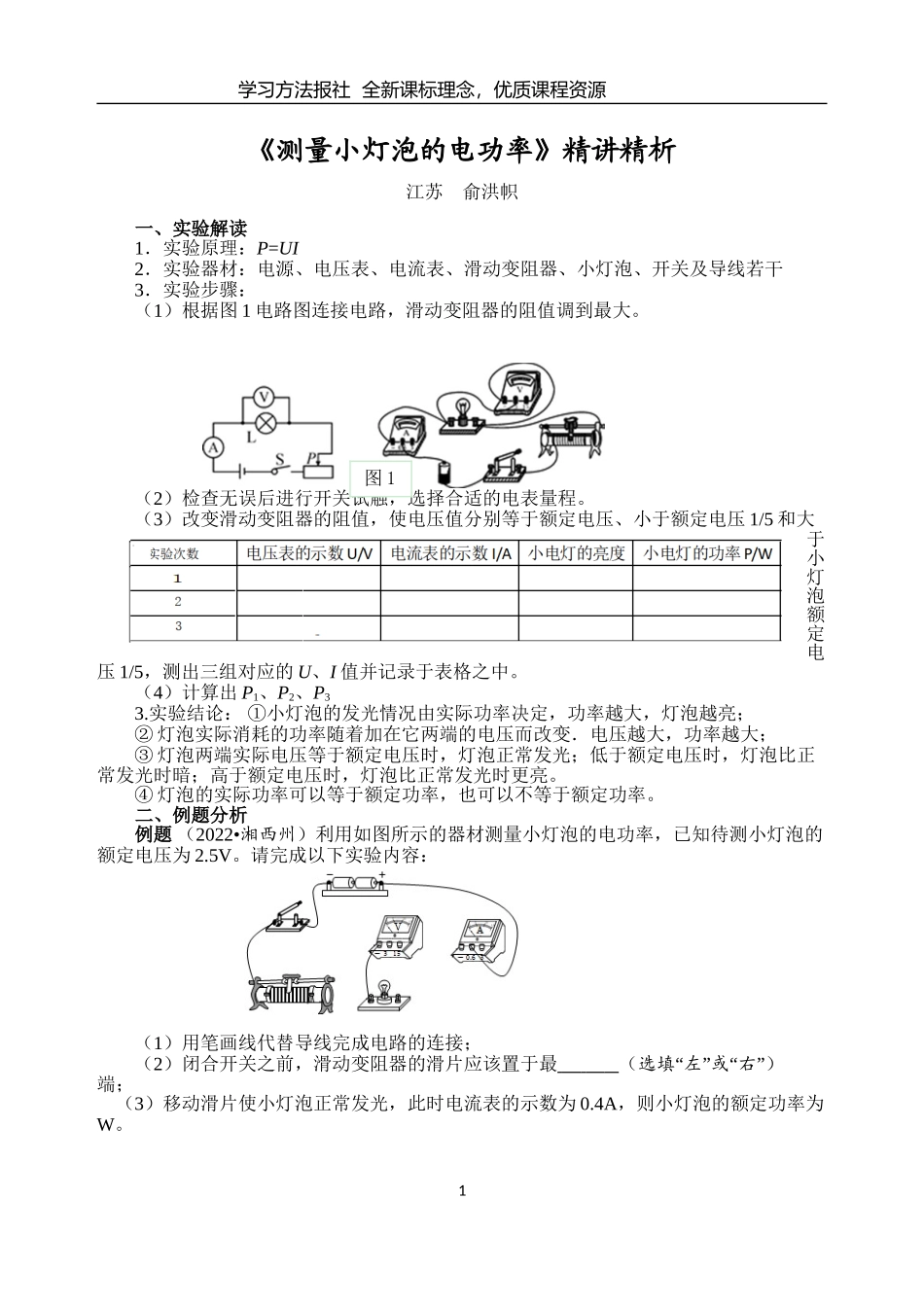

学习方法报社全新课标理念，优质课程资源《测量小灯泡的电功率》精讲精析江苏俞洪帜一、实验解读1．实验原理：P=UI2．实验器材：电源、电压表、电流表、滑动变阻器、小灯泡、开关及导线若干3．实验步骤：（1）根据图1电路图连接电路，滑动变阻器的阻值调到最大。（2）检查无误后进行开关试触，选择合适的电表量程。（3）改变滑动变阻器的阻值，使电压值分别等于额定电压、小于额定电压1/5和大于小灯泡额定电压1/5，测出三组对应的U、I值并记录于表格之中。（4）计算出P1、P2、P33.实验结论：①小灯泡的发光情况由实际功率决定，功率越大，灯泡越亮；②灯泡实际消耗的功率随着加在它两端的电压而改变．电压越大，功率越大；③灯泡两端实际电压等于额定电压时，灯泡正常发光；低于额定电压时，灯泡比正常发光时暗；高于额定电压时，灯泡比正常发光时更亮。④灯泡的实际功率可以等于额定功率，也可以不等于额定功率。二、例题分析例题（2022•湘西州）利用如图所示的器材测量小灯泡的电功率，已知待测小灯泡的额定电压为2.5V。请完成以下实验内容：（1）用笔画线代替导线完成电路的连接；（2）闭合开关之前，滑动变阻器的滑片应该置于最（选填“左”或“右”）端；（3）移动滑片使小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为W。1图1学习方法报社全新课标理念，优质课程资源解析（1）测量小灯泡电功率时，使电流表、灯泡、开关以及滑动变阻器串联连接，滑动变阻器接线一上一下，根据小灯泡的额定电压确定电压表量程，且并联在小灯泡的两端，因为灯泡的额定电压为2.5V，故电压表使用0～3V量程；（2）在连接好电路后，开关闭合之前滑动变阻器的滑片应该置于阻值最大处，即最左端；（3）小灯泡正常发光时电流表的示数为0.4A，小灯泡的额定电压为2.5V，P＝UI＝2.5V×0.4A＝1W。答案（1）如图所示（2）左（3）12
