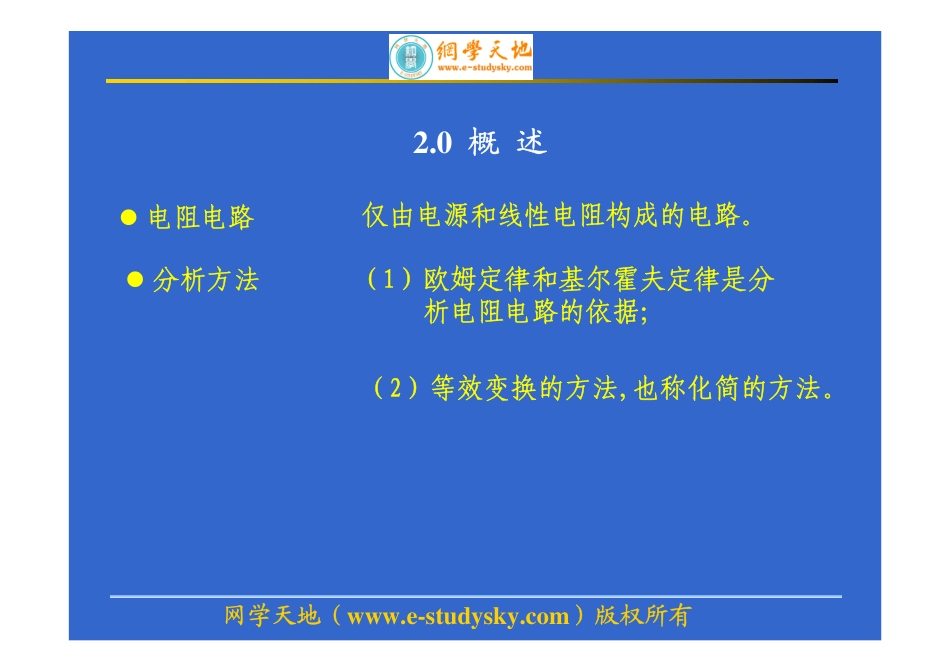

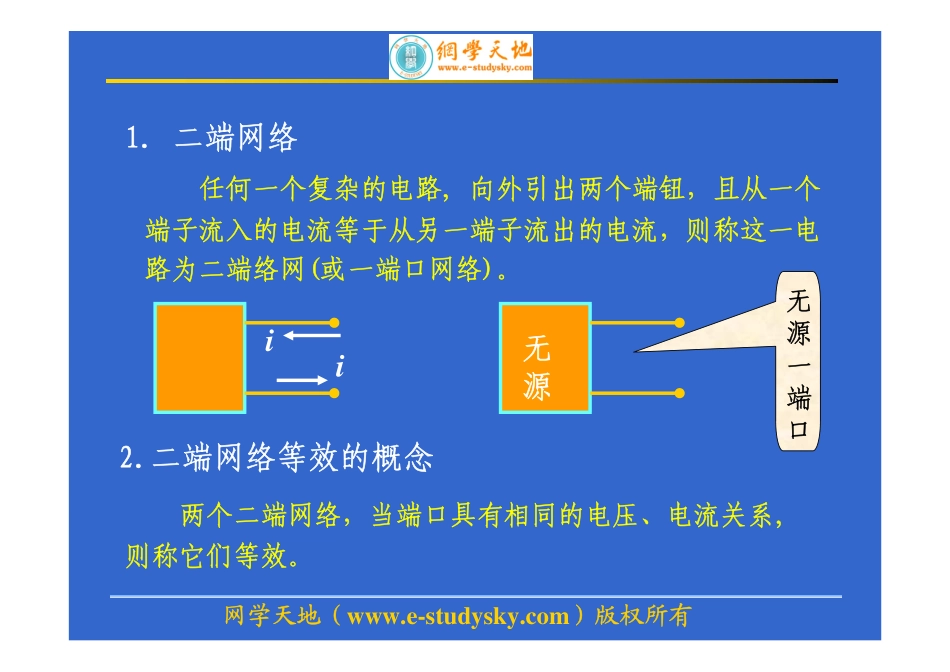

主讲人：尹燕霖电路（电路原理）考点精讲教程第2讲电阻电路的等效变换网学天地（www.e-studysky.com）北京网学天地教育科技有限公司版权所有，侵权必究！咨询QQ：2696670126网学天地（www.e-studysky.com）版权所有�电阻电路仅由电源和线性电阻构成的电路。�分析方法（1）欧姆定律和基尔霍夫定律是分析电阻电路的依据；（2）等效变换的方法,也称化简的方法。2.0概述网学天地（www.e-studysky.com）版权所有任何一个复杂的电路,向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端络网(或一端口网络)。1.二端网络无源无源一端口2.二端网络等效的概念两个二端网络，当端口具有相同的电压、电流关系,则称它们等效。ii网学天地（www.e-studysky.com）版权所有B+-uiC+-ui等效对A电路中的电流、电压和功率而言，满足BACA电路等效变换的条件电路等效变换的对象电路等效变换的目的两电路具有相同的VCR未变化的外电路A中的电压、电流和功率化简电路，方便计算网学天地（www.e-studysky.com）版权所有（1）电路特点1.电阻串联(a)各电阻顺序连接，流过同一电流(KCL)；(b)总电压等于各串联电阻的电压之和(KVL)。nkuuuu+⋅⋅⋅++⋅⋅⋅+=12.1电阻的串联、并联和混联网学天地（www.e-studysky.com）版权所有由欧姆定律结论：串联电路的总电阻等于各分电阻之和。(2)等效电阻iRiRRiRiRiRueqnnK=++=++++=)(���11knkknkeqRRRRRR>=++++=∑=11��网学天地（www.e-studysky.com）版权所有(3)串联电阻的分压说明电压与电阻成正比，因此串连电阻电路可作分压电路。+_uR1R2+-u1--u2iºº注意方向!uuRRRuRiRueqkeqkkk<===例两个电阻的分压：uRRRu2111+=uRRRu2122+=+网学天地（www.e-studysky.com）版权所有(4)功率p1=R1i2，p2=R2i2，…，pn=Rni2p1:p2:…:pn=R1:R2:…:Rn总功率p=Reqi2=(R1+R2+…+Rn)i2=R1i2+R2i2+…+Rni2=p1+p2+…+pn（1）电阻串连时，各电阻消耗的功率与电阻大小成正比（2）等效电阻消耗的功率等于各串连电阻消耗功率的总和结论网学天地（www.e-studysky.com）版权所有2.电阻并联inR1R2RkRni+ui1i2ik_(1)电路特点(a)各电阻两端分别接在一起，两端为同一电压(KVL)；(b)总电流等于流过各并联电阻的电流之和(KCL)。i=i1+i2+…+ik+…+in网学天地（www.e-studysky.com）版权所有等效由KCL:i=i1+i2+…+ik+…+in=u/R1+u/R2+…+u/Rn=u(1/R1+1/R2+…+1/Rn)=uGeqG=1/R为电导(2)等效电阻+u_iReq等效电导等于并联的各电导之和i...
