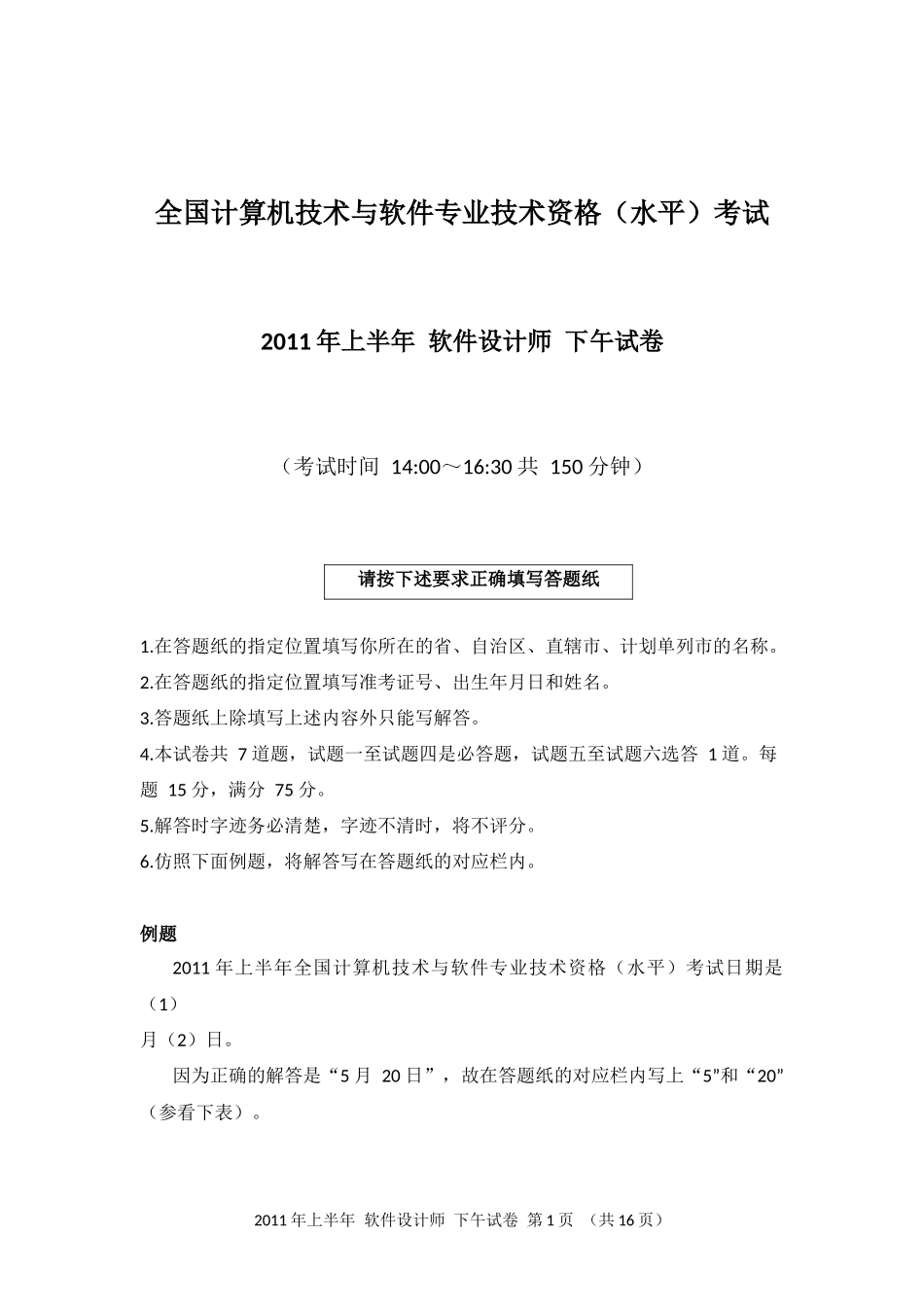

2011年上半年软件设计师下午试卷第1页（共16页）全国计算机技术与软件专业技术资格（水平）考试2011年上半年软件设计师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共7道题，试题一至试题四是必答题，试题五至试题六选答1道。每题15分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2011年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“5月20日”，故在答题纸的对应栏内写上“5”和“20”（参看下表）。2011年上半年软件设计师下午试卷第2页（共16页）例题解答栏（1）5（2）20试题一至试题四是必答题试题一某医院欲开发病人监控系统。该系统通过各种设备监控病人的生命特征，并在生命特征异常时向医生和护理人员报替。该系统的主要功能如下：(1)本地监控：定期获取病人的生命特征，如体温、血压、心率等数据。(2)格式化生命特征：对病人的各项重要生命特征数据进行格式化，然后存入曰志文件并检查生命特征。(3)检查生命特征：将格式化后的生命特征与生命特征范围文件中预设的正常范围进行比较。如果超出了预设范围，系统就发送一条警告信息给医生和护理人员。(4)维护生命特征范围：医生在必要时（如，新的研究结果出现时）添加或更新生命特征值的正常范围。(5)提取报告：在医生或护理人员请求病人生命特征报告时，从日志文件中获取病人生命特征生成特征报告，并返回给请求者。(6)生成病历：根据日志文件中的生命特征，医生对病人的病情进行描述，形成病历存入病历文件。(7)查询病历：根据医生的病历查询请求，查询病历文件，给医生返回病历报告。(8)生成治疗意见：根据日志文件中的生命特征和病历，医生给出治疗意见，如处方等，并存入治疗意见文件。(9)査询治疗意见：医生和护理人员查询治疗意见，据此对病人进行治疗。现采用结构化方法对病人监控系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。2011年上半年软件设计师下午试卷第3页（共16页）2011年上半年软件设计师下午试卷第4页（共16页）【问题1】使用说明中的词语，给出图1-1中的实体E1〜E3的名称。【问题2】使用说明中的词语，给出图1-2...
