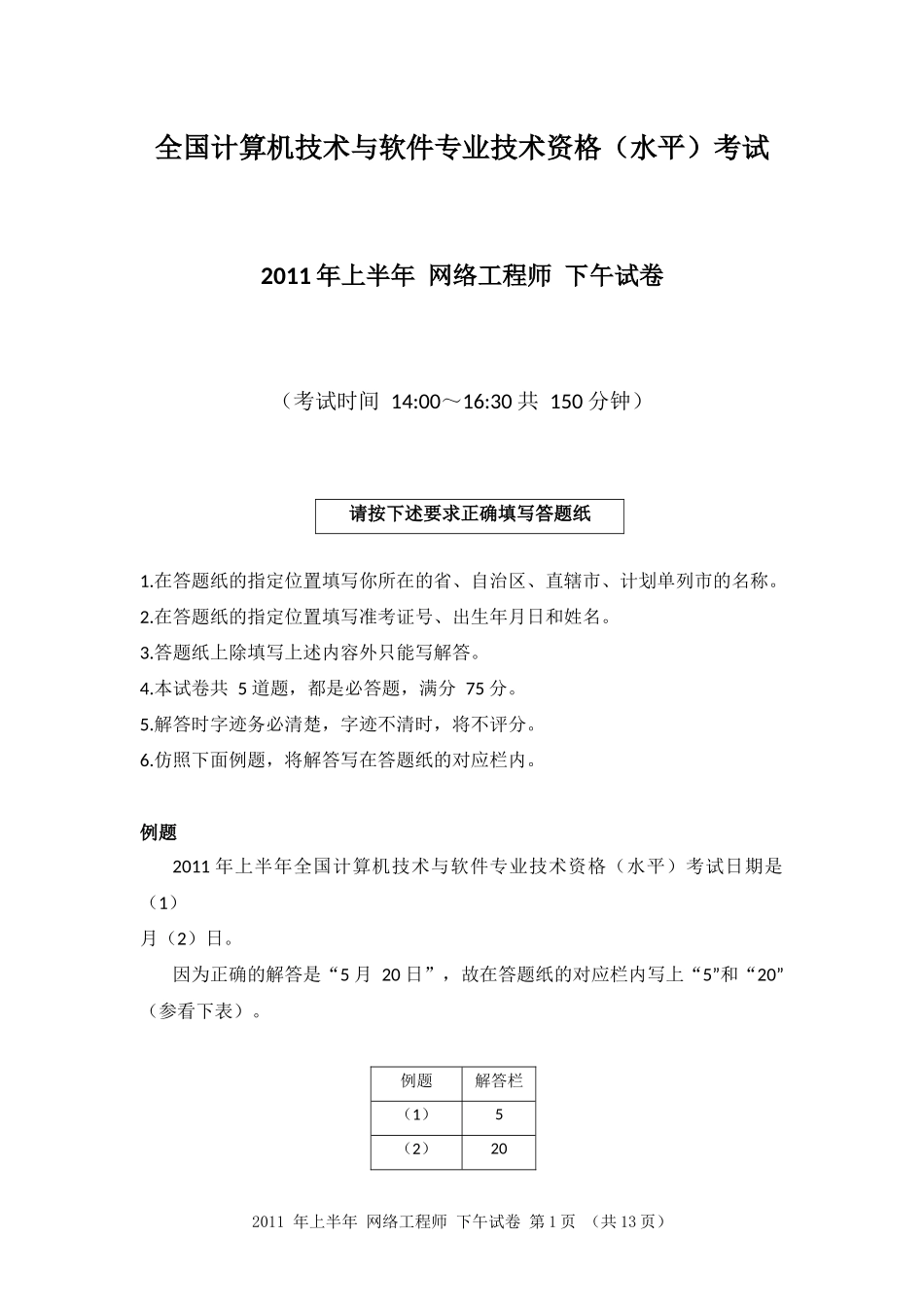

2011年上半年网络工程师下午试卷第1页（共13页）全国计算机技术与软件专业技术资格（水平）考试2011年上半年网络工程师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共5道题，都是必答题，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2011年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“5月20日”，故在答题纸的对应栏内写上“5”和“20”（参看下表）。例题解答栏（1）5（2）202011年上半年网络工程师下午试卷第2页（共13页）2011年上半年网络工程师下午试卷第3页（共13页）试题一某企业欲构建局域网，考虑到企业的很多业务依托于网络，要求企业内部用户能够髙速的访问企业服务器，并且对网络的可靠性要求很高。因此，在网络的设计中，要考虑网络的冗余性，不能因为单点故障引起整个网络的瘫痪。某网络公司根据企业需求，将网络拓扑结构设计为双核心来进行负载均衡，当其中一个核心交换机出现故障时，数据能够转换到另一台交换机上，起到冗余备份的作用。该公司给出的网络拓扑如图1-1所示。【问题1】在该网络拓扑图中，请根据用户需求和设计要求，指出至少三个不合理之处，并简要说明理由。【问题2】该企业有部分分支机构地处其他省市，计划采用MPLSVPN进行网络互连，请根据MPLSVPN的技术原理回答以下问题：1.MPLS技术主要是为了提高路由器转发速率而提出的，其核心思想是利用标签交换取代复杂的路由运算和路由交换；该技术实现的核心就是把（1)封装在（2)数据包。(1)、(2)备选答案：A.IP数据报。B.MPLS。C.TCP。D.GRE。2.MPLSVPN承载平台上的设备主要由各类路由器组成，其中（3)是MPLS核心网中的路由2011年上半年网络工程师下午试卷第4页（共13页）器，这些路由器只负责依据MPLS标签完成数据包的高速转发，(4)是MPLS核心网上的边缘路由器，负责待传送数据包的MPLS标签的生成和弹出，还将发起根据路由建立交换标签的动作。（5)是直接与电信运营商相连的用户端路由器，该设备上不存在任何带有标签的数据包。(3)〜（5)备选答案：A.PE路由器。B.CE路由器。C.P路由器。【问题3】企业网络运行过程中会碰到各种故障。一方面，网络管...
