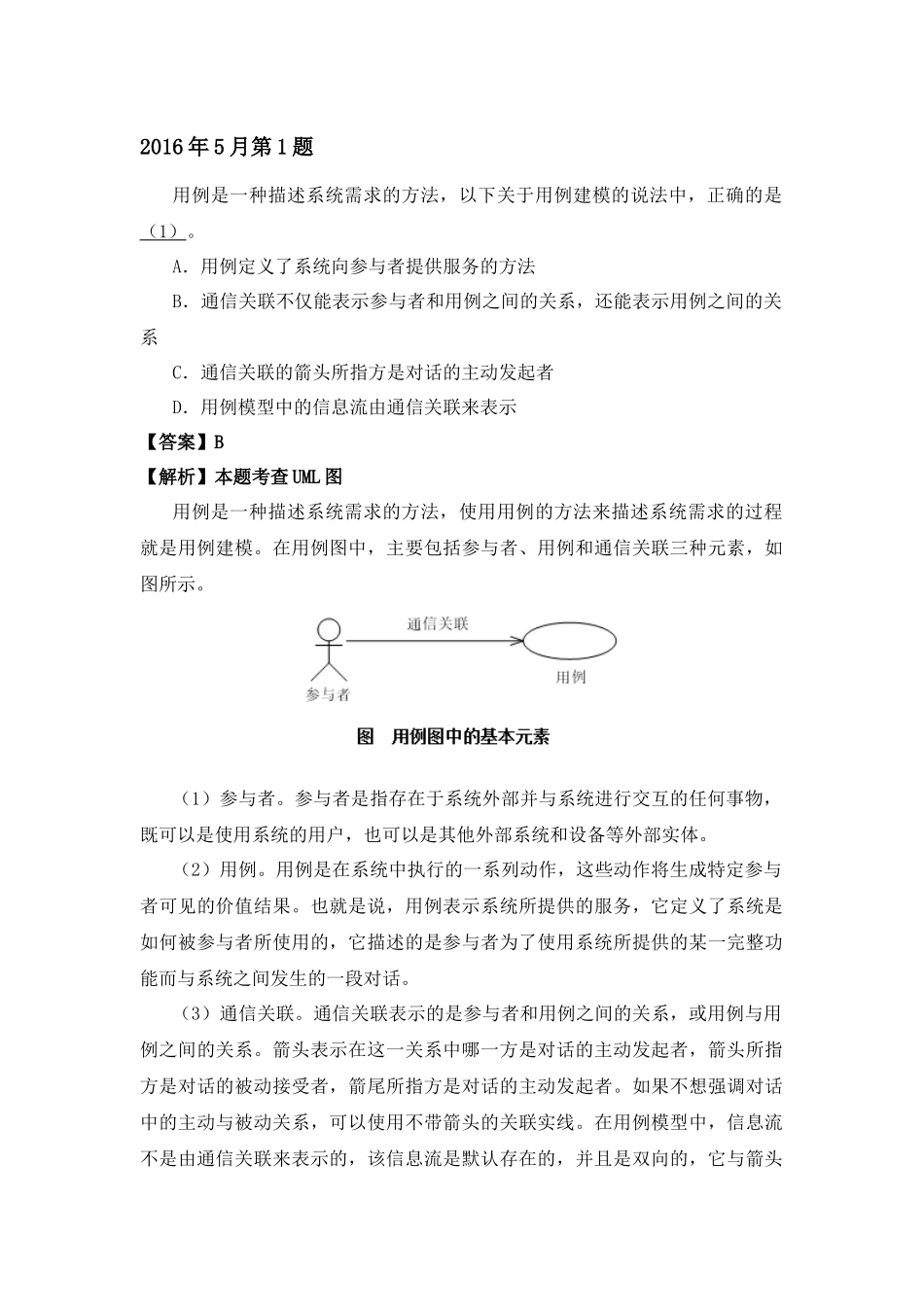

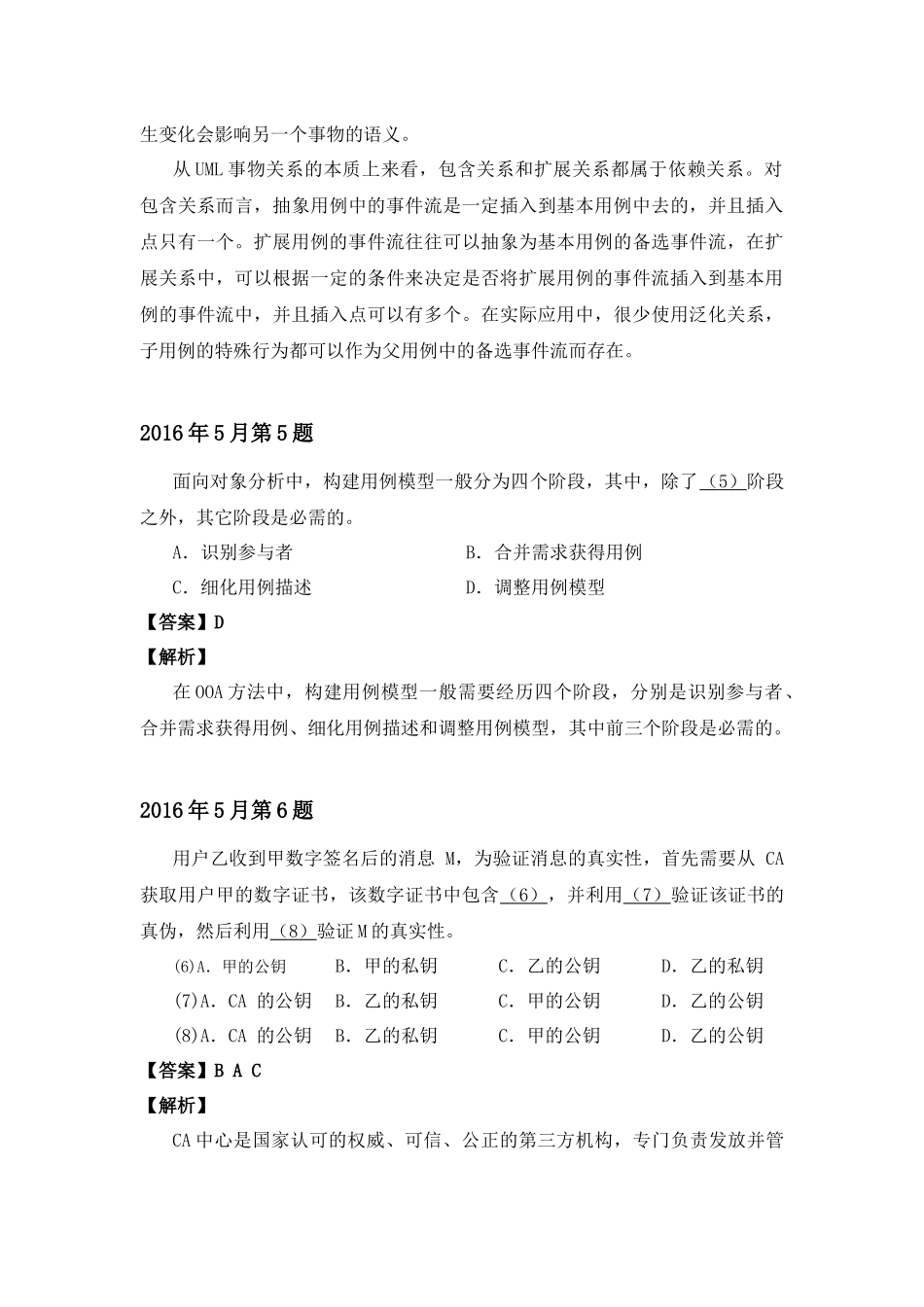

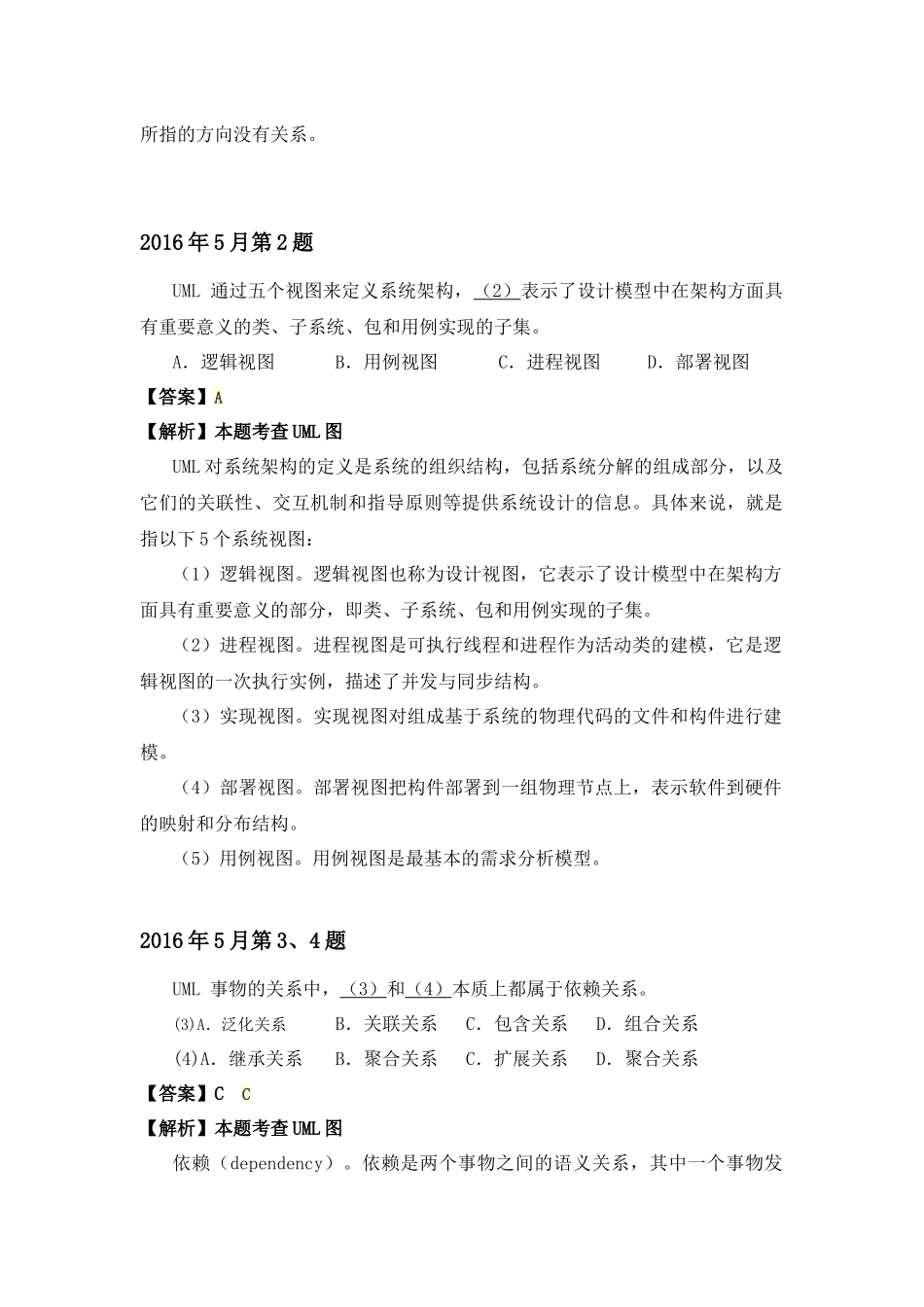

2016年5月第1题用例是一种描述系统需求的方法，以下关于用例建模的说法中，正确的是（1）。A．用例定义了系统向参与者提供服务的方法B．通信关联不仅能表示参与者和用例之间的关系，还能表示用例之间的关系C．通信关联的箭头所指方是对话的主动发起者D．用例模型中的信息流由通信关联来表示【答案】B【解析】本题考查UML图用例是一种描述系统需求的方法，使用用例的方法来描述系统需求的过程就是用例建模。在用例图中，主要包括参与者、用例和通信关联三种元素，如图所示。（1）参与者。参与者是指存在于系统外部并与系统进行交互的任何事物，既可以是使用系统的用户，也可以是其他外部系统和设备等外部实体。（2）用例。用例是在系统中执行的一系列动作，这些动作将生成特定参与者可见的价值结果。也就是说，用例表示系统所提供的服务，它定义了系统是如何被参与者所使用的，它描述的是参与者为了使用系统所提供的某一完整功能而与系统之间发生的一段对话。（3）通信关联。通信关联表示的是参与者和用例之间的关系，或用例与用例之间的关系。箭头表示在这一关系中哪一方是对话的主动发起者，箭头所指方是对话的被动接受者，箭尾所指方是对话的主动发起者。如果不想强调对话中的主动与被动关系，可以使用不带箭头的关联实线。在用例模型中，信息流不是由通信关联来表示的，该信息流是默认存在的，并且是双向的，它与箭头所指的方向没有关系。2016年5月第2题UML通过五个视图来定义系统架构，（2）表示了设计模型中在架构方面具有重要意义的类、子系统、包和用例实现的子集。A．逻辑视图B．用例视图C．进程视图D．部署视图【答案】A【解析】本题考查UML图UML对系统架构的定义是系统的组织结构，包括系统分解的组成部分，以及它们的关联性、交互机制和指导原则等提供系统设计的信息。具体来说，就是指以下5个系统视图：（1）逻辑视图。逻辑视图也称为设计视图，它表示了设计模型中在架构方面具有重要意义的部分，即类、子系统、包和用例实现的子集。（2）进程视图。进程视图是可执行线程和进程作为活动类的建模，它是逻辑视图的一次执行实例，描述了并发与同步结构。（3）实现视图。实现视图对组成基于系统的物理代码的文件和构件进行建模。（4）部署视图。部署视图把构件部署到一组物理节点上，表示软件到硬件的映射和分布结构。（5）用例视图。用例视图是最基本的需求分析模型。2016年5月第3、4题UML事物的关系中，（3）和（4）本质上都属于依赖关系...
