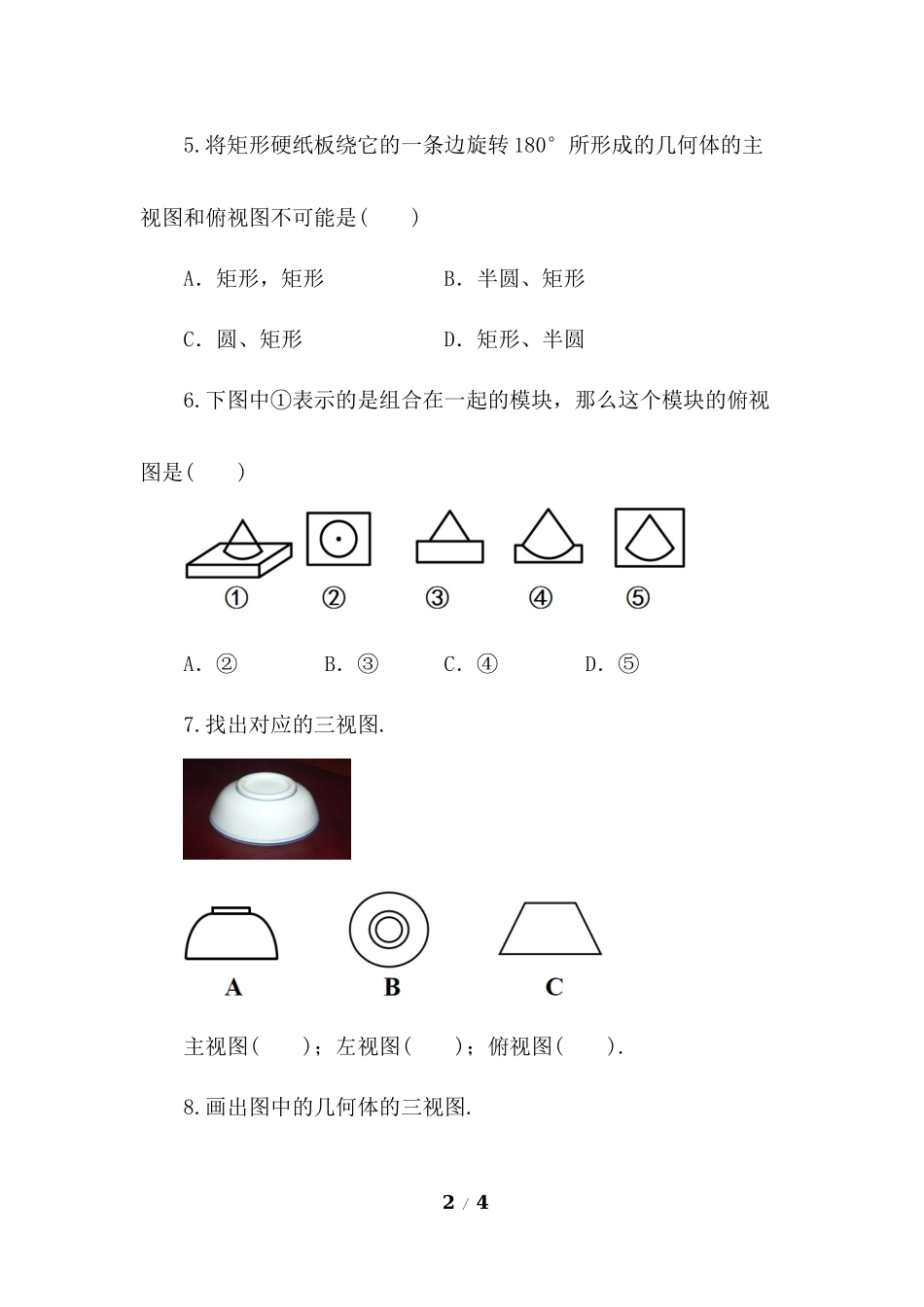

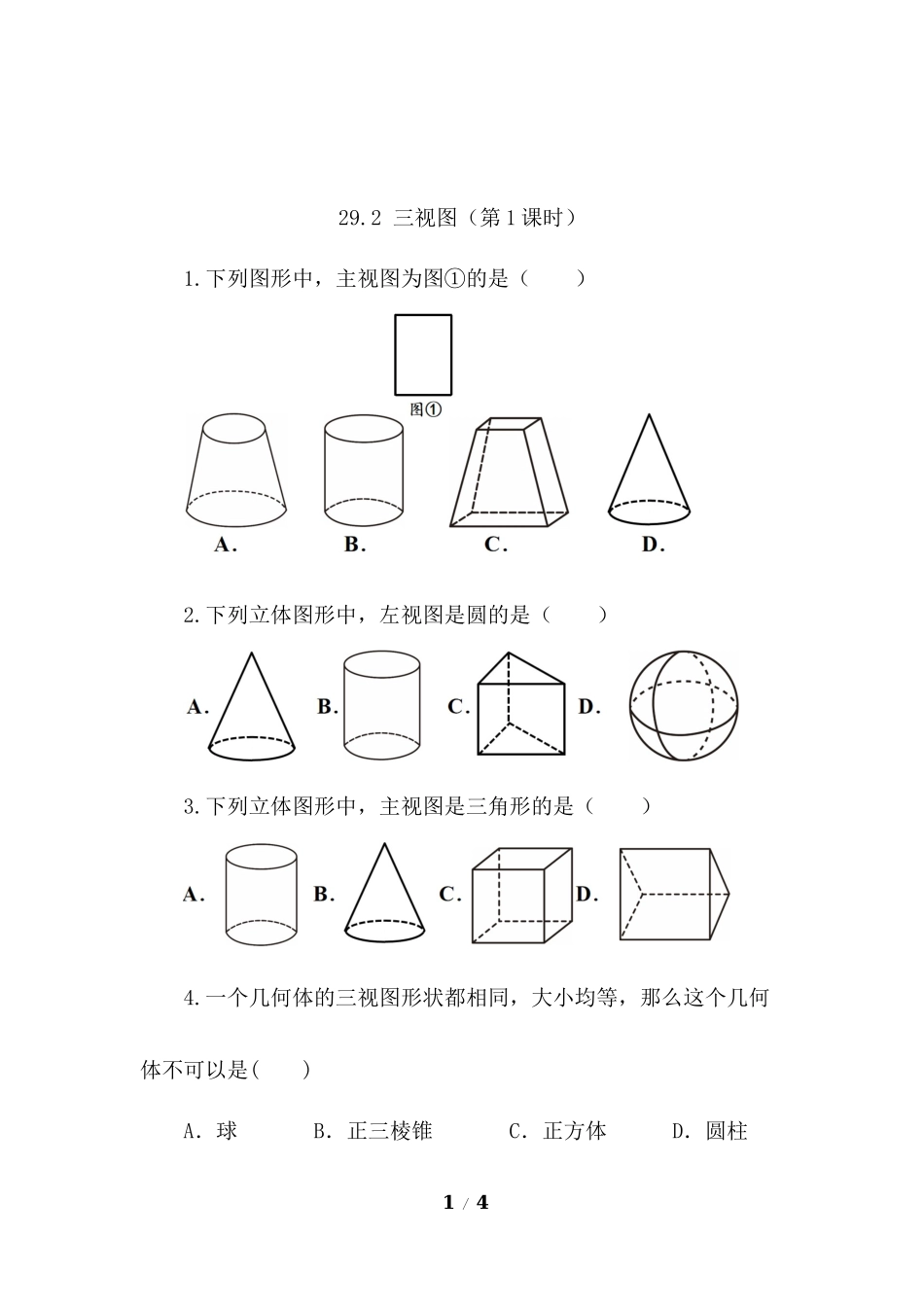

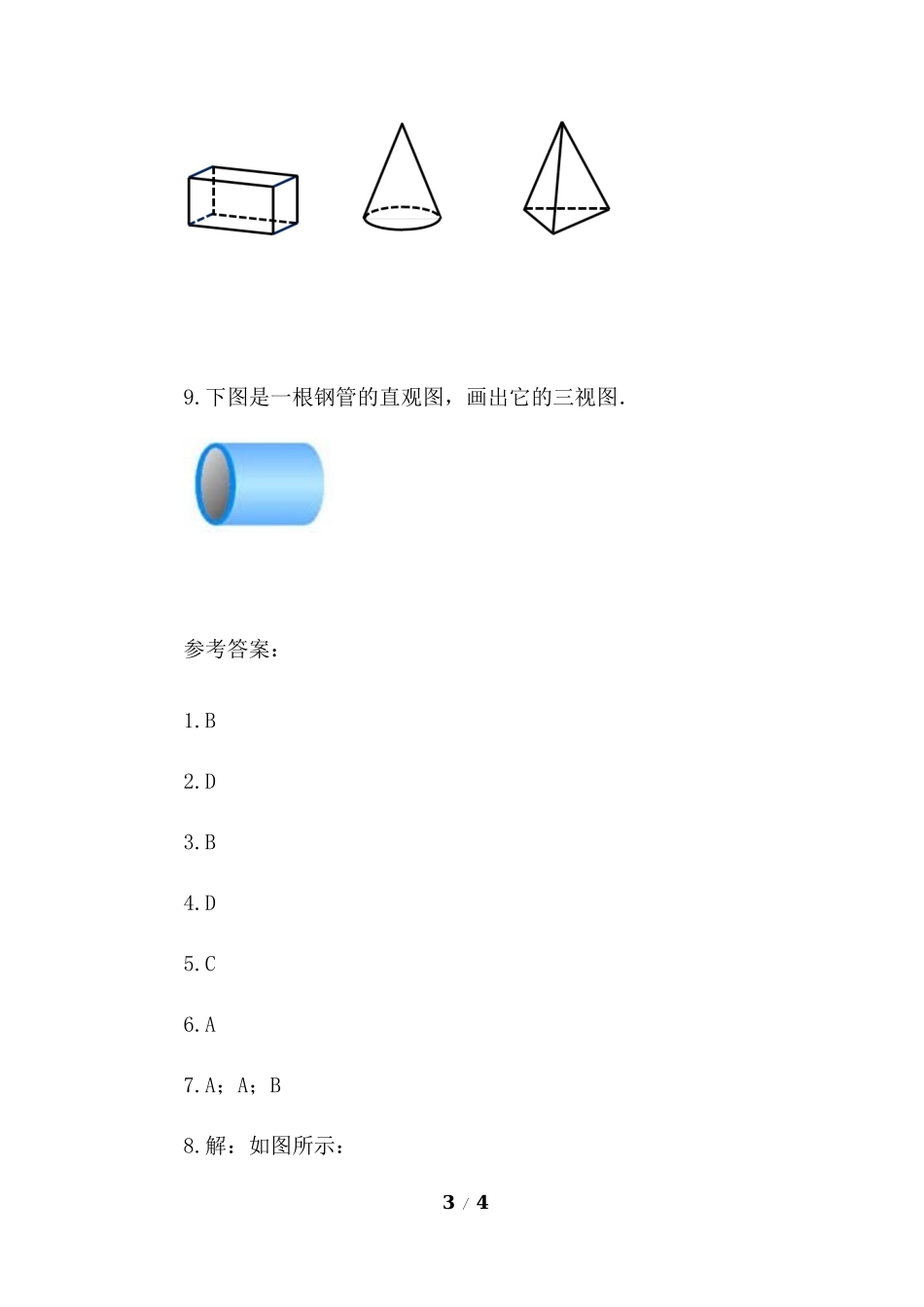

1/429.2三视图（第1课时）1.下列图形中，主视图为图①的是（）2.下列立体图形中，左视图是圆的是（）3.下列立体图形中，主视图是三角形的是（）4.一个几何体的三视图形状都相同，大小均等，那么这个几何体不可以是()A．球B．正三棱锥C．正方体D．圆柱2/45.将矩形硬纸板绕它的一条边旋转180°所形成的几何体的主视图和俯视图不可能是()A．矩形，矩形B．半圆、矩形C．圆、矩形D．矩形、半圆6.下图中①表示的是组合在一起的模块，那么这个模块的俯视图是()A．②B．③C．④D．⑤7.找出对应的三视图.主视图()；左视图()；俯视图().8.画出图中的几何体的三视图.3/49.下图是一根钢管的直观图，画出它的三视图．参考答案：1.B2.D3.B4.D5.C6.A7.A；A；B8.解：如图所示：4/49.解：钢管的三视图为：
