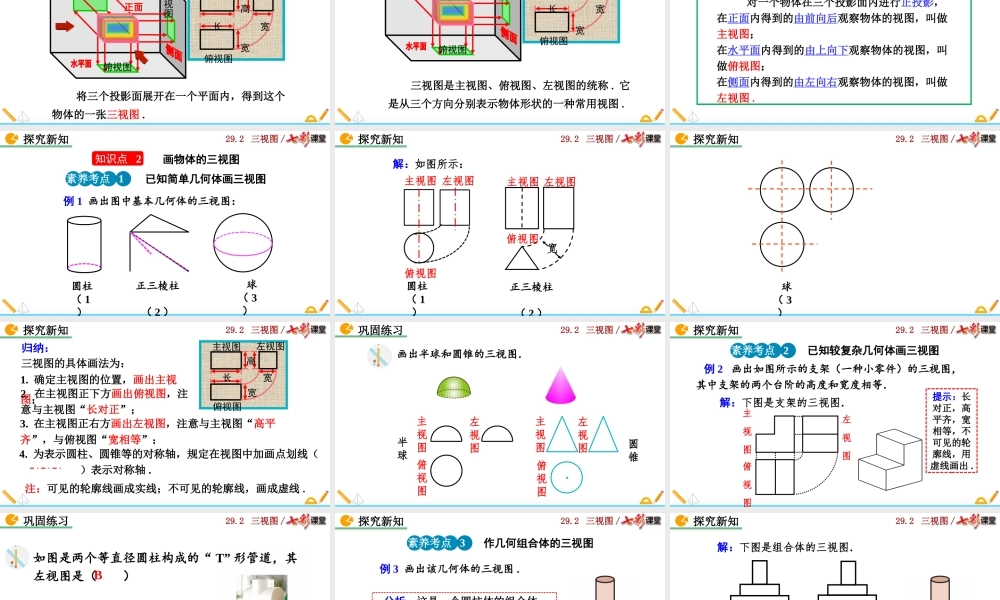

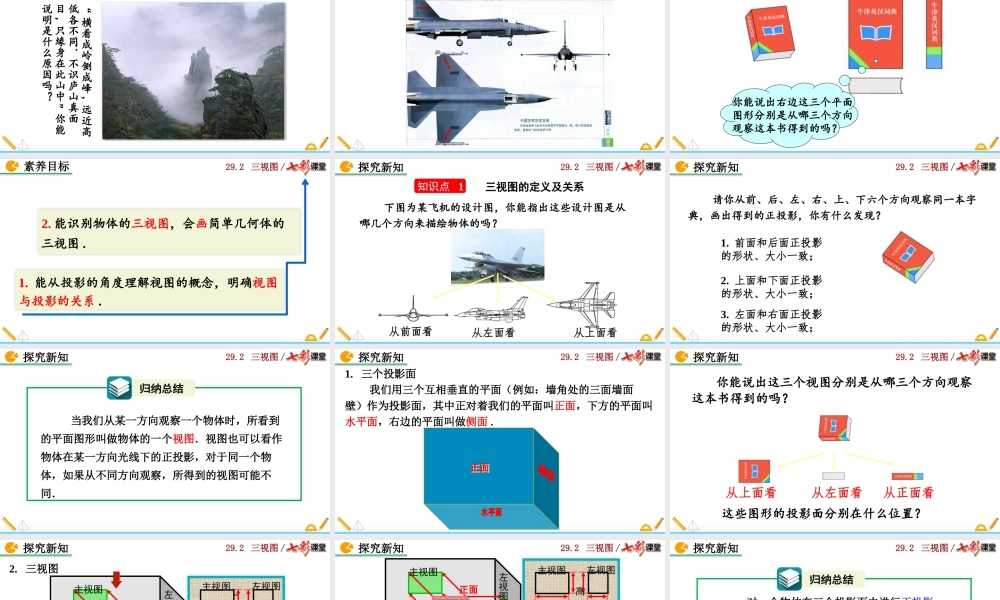

29.2三视图(第1课时)人教版数学九年级下册29.2三视图/“横看成岭侧成峰,远近高低各不同．不识庐山真面目,只缘身在此山中”你能说明是什么原因吗？导入新知29.2三视图/导入新知29.2三视图/导入新知你能说出右边这三个平面图形分别是从哪三个方向观察这本书得到的吗？29.2三视图/1.能从投影的角度理解视图的概念，明确视图与投影的关系.2.能识别物体的三视图，会画简单几何体的三视图.素养目标29.2三视图/下图为某飞机的设计图，你能指出这些设计图是从哪几个方向来描绘物体的吗？知识点1三视图的定义及关系探究新知从前面看从左面看从上面看29.2三视图/探究请你从前、后、左、右、上、下六个方向观察同一本字典，画出得到的正投影，你有什么发现？1.前面和后面正投影的形状、大小一致；2.上面和下面正投影的形状、大小一致；3.左面和右面正投影的形状、大小一致；探究新知29.2三视图/当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图．视图也可以看作物体在某一方向光线下的正投影，对于同一个物体，如果从不同方向观察，所得到的视图可能不同．探究新知归纳总结29.2三视图/正面正面1.三个投影面我们用三个互相垂直的平面（例如：墙角处的三面墙面壁）作为投影面，其中正对着我们的平面叫正面，下方的平面叫水平面，右边的平面叫做侧面.探究新知29.2三视图/探究你能说出这三个视图分别是从哪三个方向观察这本书得到的吗？从上面看从左面看从正面看这些图形的投影面分别在什么位置？探究新知29.2三视图/U主视图主视图俯视图左视图正面正面高长宽宽2.三视图俯视图左视图将三个投影面展开在一个平面内，得到这个物体的一张三视图.探究新知29.2三视图/三视图是主视图、俯视图、左视图的统称.它是从三个方向分别表示物体形状的一种常用视图.主视图主视图俯视图左视图正面正面高长宽宽俯视图左视图探究新知29.2三视图/探究新知归纳总结对一个物体在三个投影面内进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.29.2三视图/例1画出图中基本几何体的三视图：探究新知知识点2画物体的三视图素养考点1已知简单几何体画三视图圆柱（1）正三棱柱（2）球（3）29.2三视图/主视图宽左视图解：如图所示：俯视图主视图左视图俯视图探究新知圆柱（1）正三棱柱（2）29.2三视图/探究新知球（3）29.2三视图/3.在主视图正右方...
