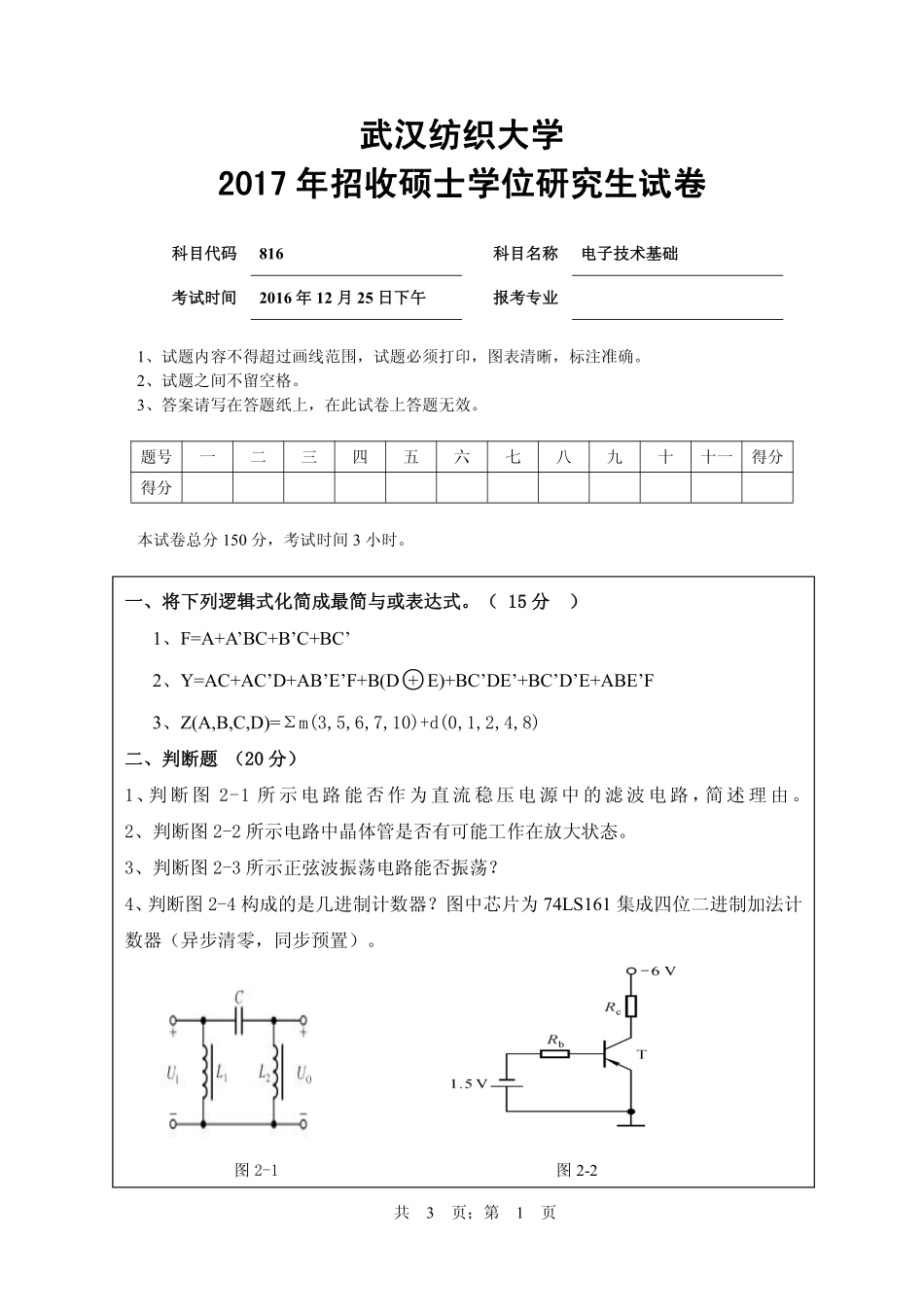

武汉纺织大学2017年招收硕士学位研究生试卷科目代码816科目名称电子技术基础考试时间2016年12月25日下午报考专业1、试题内容不得超过画线范围，试题必须打印，图表清晰，标注准确。2、试题之间不留空格。3、答案请写在答题纸上，在此试卷上答题无效。题号一二三四五六七八九十十一得分得分本试卷总分150分，考试时间3小时。一、将下列逻辑式化简成最简与或表达式。（15分）1、F=A+A’BC+B’C+BC’2、Y=AC+AC’D+AB’E’F+B(D○+E)+BC’DE’+BC’D’E+ABE’F3、Z(A,B,C,D)=Σm(3,5,6,7,10)+d(0,1,2,4,8)二、判断题（20分）1、判断图2-1所示电路能否作为直流稳压电源中的滤波电路，简述理由。2、判断图2-2所示电路中晶体管是否有可能工作在放大状态。3、判断图2-3所示正弦波振荡电路能否振荡？4、判断图2-4构成的是几进制计数器？图中芯片为74LS161集成四位二进制加法计数器（异步清零，同步预置）。图2-1图2-2共页第页共3页；第1页图2-3图2-4三、分析题（7分）由555定时器构成的电路如图3-1所示，试求：(1)构成电路的名称；(2)已知输入信号uI的波形，如图3-2所示，请在图3-2中画出电路中uo的波形。555电路功能表见表3-3。图3-1图3-2表3-3四、电路如图4-1所示，晶体管的β=60,'100bbr。（34分）（1）求解Q点；（2）画出微变等效电路；（3）求uA、iR和oR（4）若Us=10mV（有效值），问?iU,?oU若C3开路，则?iU,?oU共3页；第2页（5）如输出电压波形出现下削波现象，可以采取何种措施消除？图4-1五、已知某电路的频率特性为(21分))101)(101(1005jfjfjfAu1、求放大器的中频增益2、求其阈值频率fL和fH，说明产生fL和fH的主要因素是什么?若想下限频率为0，该如何处理？3、试画出对应Bode图(包括幅频和相频特性)；4、如若该电路带宽不满足要求，可采取何种措施扩展其通频带？六、某传感器预处理电路输出0—+5V标准电压信号，由于该电压信号传送距离较远，故考虑将该0-5V信号转换为0-10mA电流信号进行传送，请设计一个转换电路。（12分）七、设计一电路，识别输入的一位十进制数，当其满足为偶数或3的倍数时，输出为真。要求先进行逻辑赋值；用与非门实现；画出逻辑电路图。（21分）八、时序电路如图8-1所示：（1）写出驱动方程；（2）求出状态方程；（3）求出其特性表；（4）该电路是同步电路还是异步电路；（5）该电路的功能；（6)能否自启动？（20分）图8-1共3页；第3页共页；第页共页；第页共页；第页
