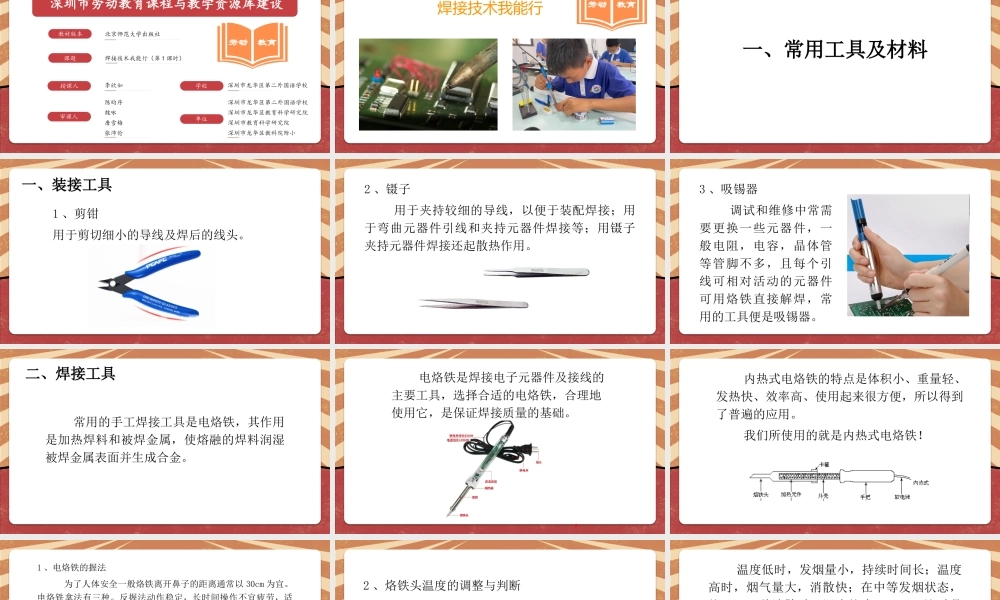

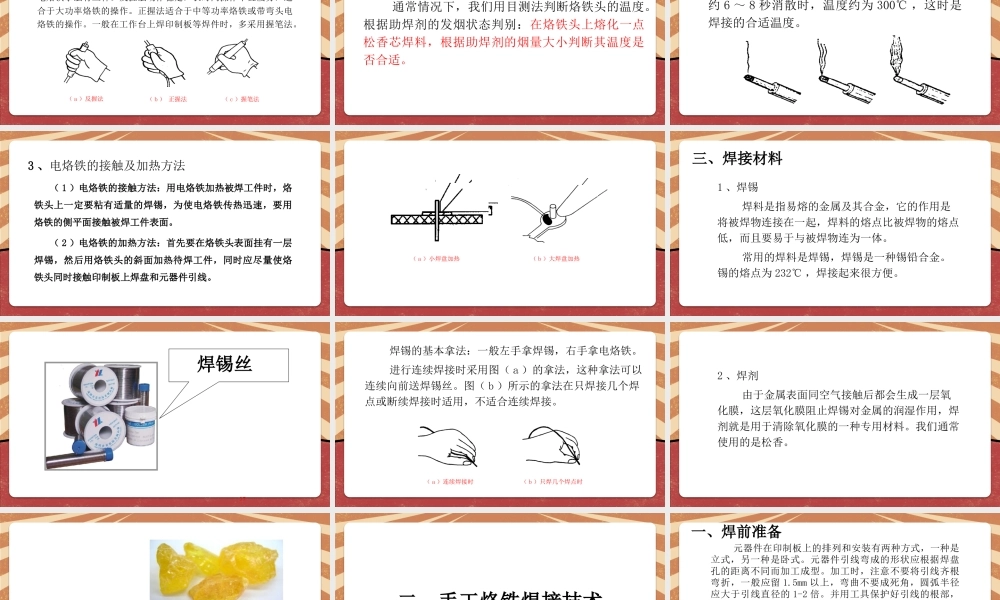

深圳市小学劳动教育教学资源库教材版本课题深圳市劳动教育课程与教学资源库建设学校北京师范大学出版社授课人审课人单位劳动教育焊接技术我能行（第1课时）李欣如深圳市龙华区第二外国语学校陈昀序魏咏唐雪梅张沛伦深圳市龙华区第二外国语学校深圳市龙华区教育科学研究院深圳市教育科学研究院深圳市龙华区教科院附小劳动教育焊接技术我能行一、常用工具及材料一、装接工具1、剪钳用于剪切细小的导线及焊后的线头。2、镊子用于夹持较细的导线，以便于装配焊接；用于弯曲元器件引线和夹持元器件焊接等；用镊子夹持元器件焊接还起散热作用。3、吸锡器调试和维修中常需要更换一些元器件，一般电阻，电容，晶体管等管脚不多，且每个引线可相对活动的元器件可用烙铁直接解焊，常用的工具便是吸锡器。二、焊接工具常用的手工焊接工具是电烙铁，其作用是加热焊料和被焊金属，使熔融的焊料润湿被焊金属表面并生成合金。电烙铁是焊接电子元器件及接线的主要工具，选择合适的电烙铁，合理地使用它，是保证焊接质量的基础。9内热式电烙铁的特点是体积小、重量轻、发热快、效率高、使用起来很方便，所以得到了普遍的应用。我们所使用的就是内热式电烙铁！1、电烙铁的握法为了人体安全一般烙铁离开鼻子的距离通常以30cm为宜。电烙铁拿法有三种。反握法动作稳定，长时间操作不宜疲劳，适合于大功率烙铁的操作。正握法适合于中等功率烙铁或带弯头电烙铁的操作。一般在工作台上焊印制板等焊件时，多采用握笔法。（a）反握法（b）正握法（c）握笔法2、烙铁头温度的调整与判断通常情况下，我们用目测法判断烙铁头的温度。根据助焊剂的发烟状态判别：在烙铁头上熔化一点松香芯焊料，根据助焊剂的烟量大小判断其温度是否合适。温度低时，发烟量小，持续时间长；温度高时，烟气量大，消散快；在中等发烟状态，约6～8秒消散时，温度约为300℃，这时是焊接的合适温度。3、电烙铁的接触及加热方法（1）电烙铁的接触方法：用电烙铁加热被焊工件时，烙铁头上一定要粘有适量的焊锡，为使电烙铁传热迅速，要用烙铁的侧平面接触被焊工件表面。（2）电烙铁的加热方法：首先要在烙铁头表面挂有一层焊锡，然后用烙铁头的斜面加热待焊工件，同时应尽量使烙铁头同时接触印制板上焊盘和元器件引线。（a）小焊盘加热（b）大焊盘加热三、焊接材料1、焊锡焊料是指易熔的金属及其合金，它的作用是将被焊物连接在一起，焊料的熔点比被焊物的熔点低，而且要易于与被焊物连为一体。常用的焊料是...
