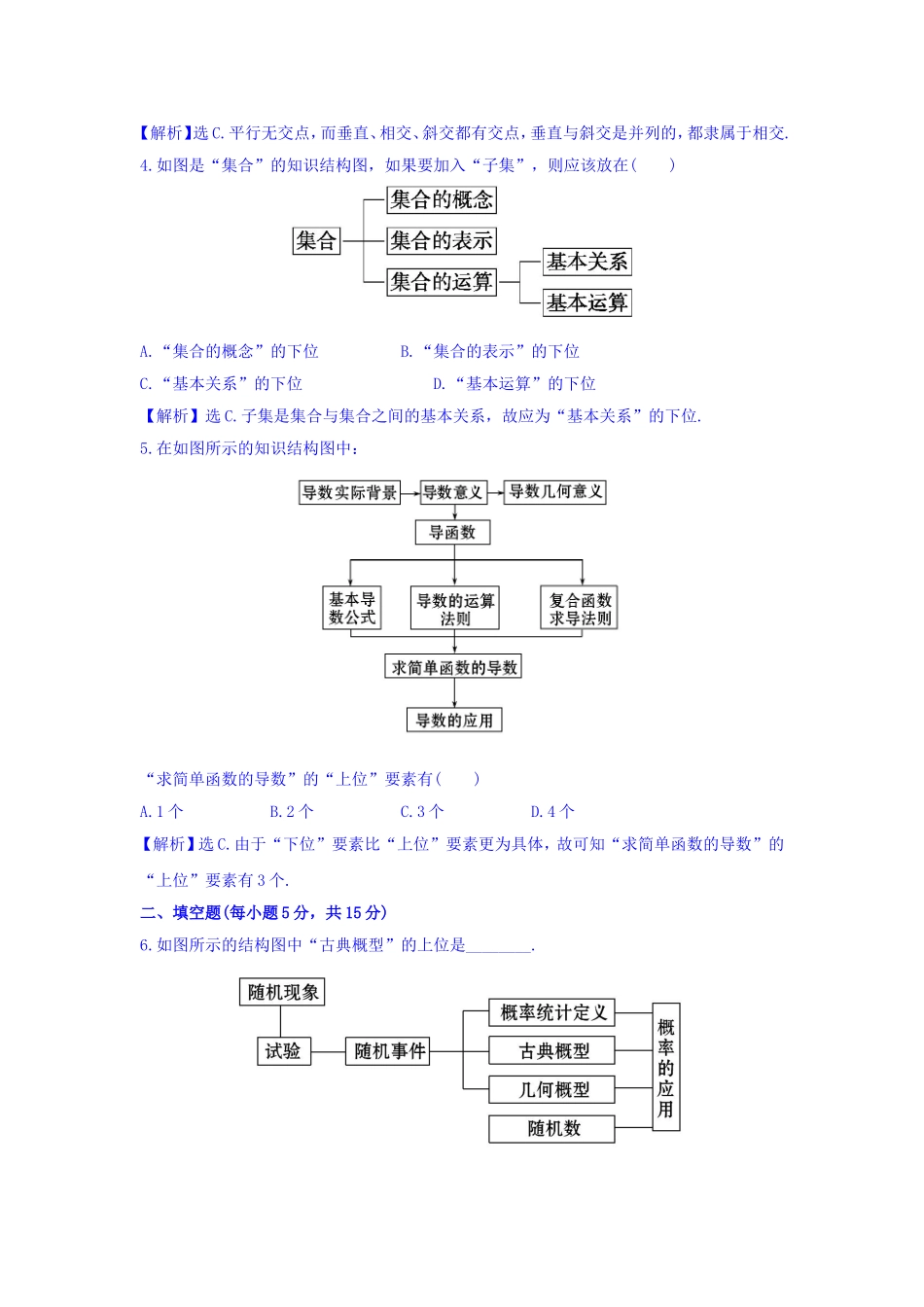

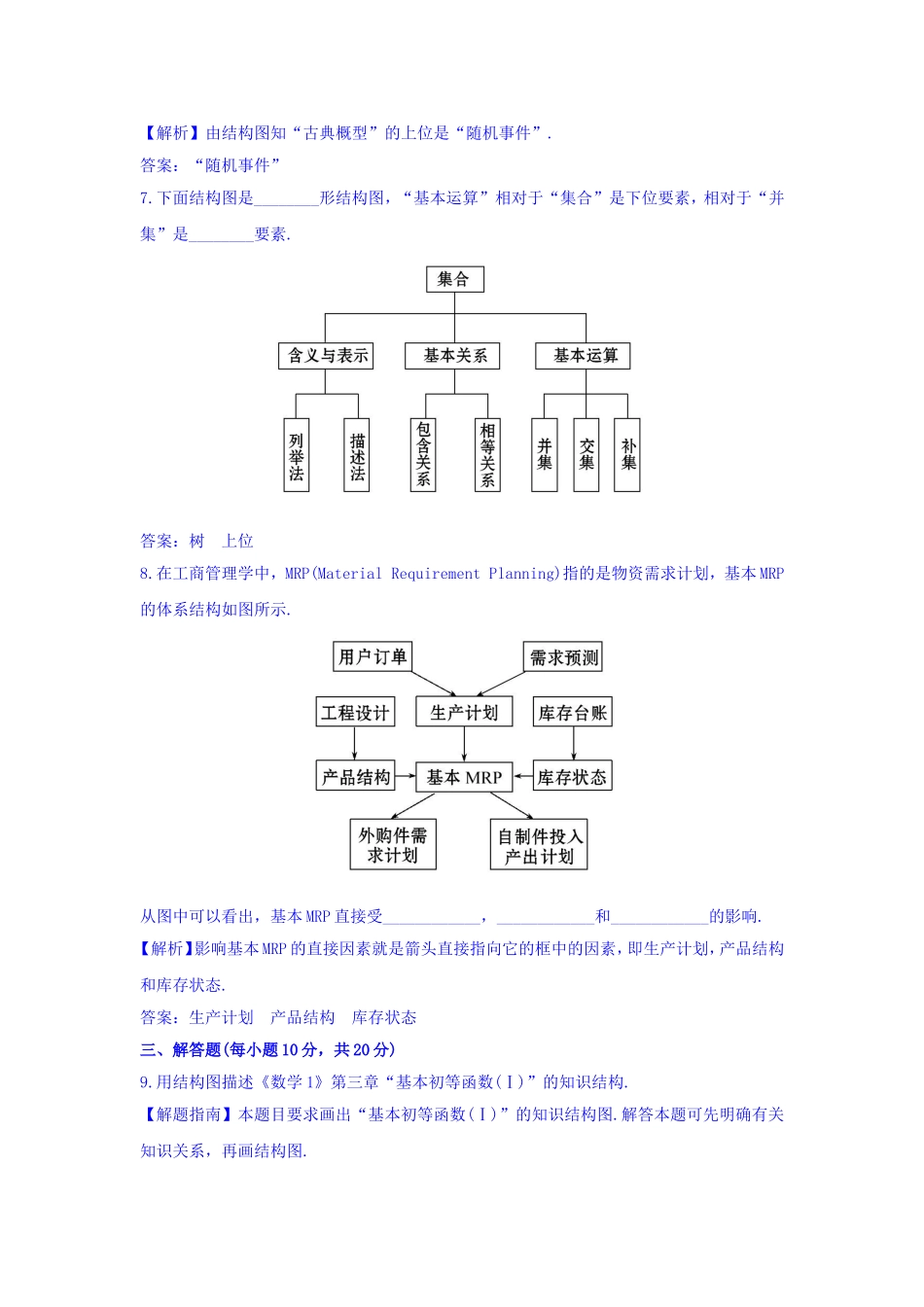

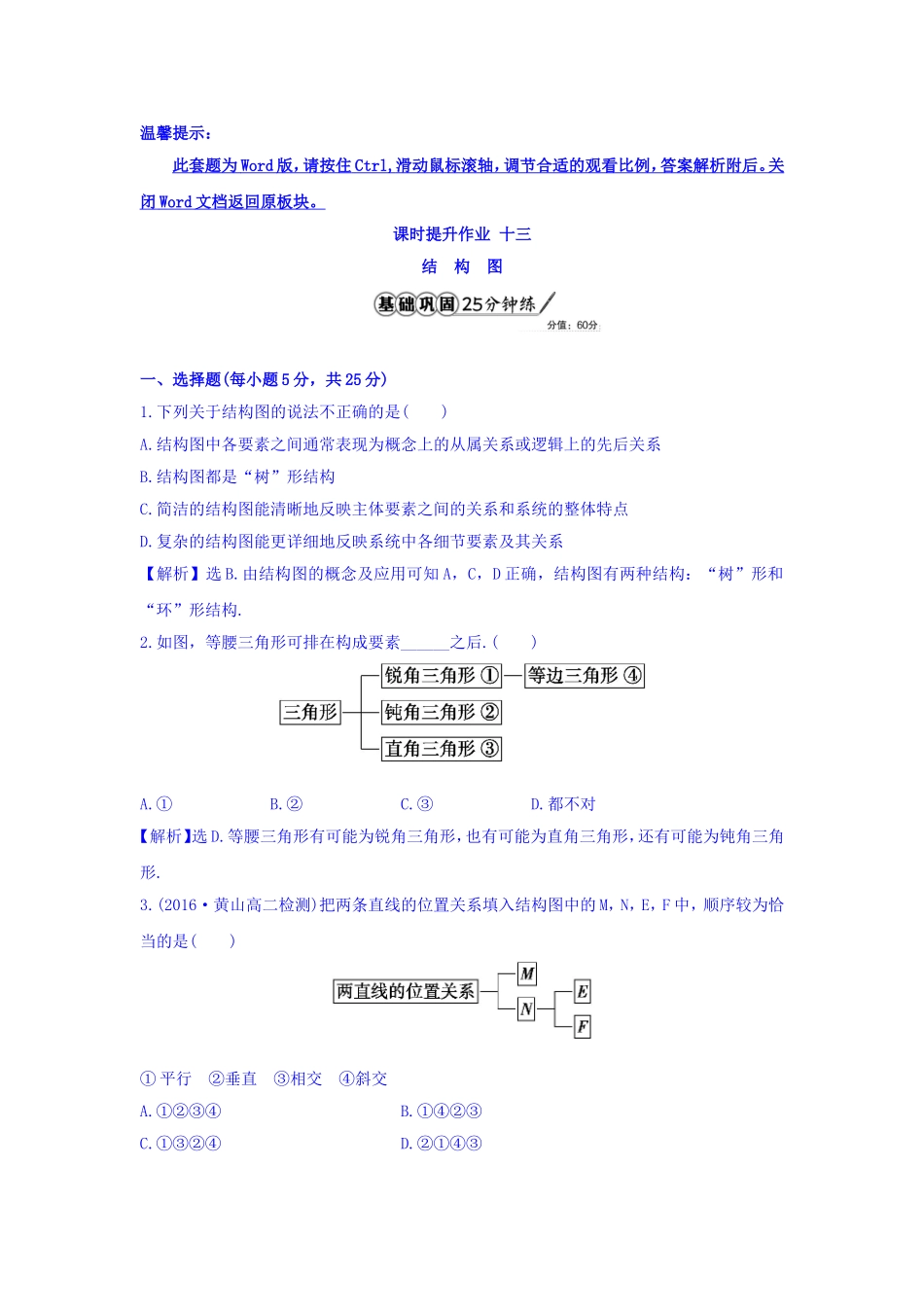

温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。关闭Word文档返回原板块。课时提升作业十三结构图一、选择题(每小题5分，共25分)1.下列关于结构图的说法不正确的是()A.结构图中各要素之间通常表现为概念上的从属关系或逻辑上的先后关系B.结构图都是“树”形结构C.简洁的结构图能清晰地反映主体要素之间的关系和系统的整体特点D.复杂的结构图能更详细地反映系统中各细节要素及其关系【解析】选B.由结构图的概念及应用可知A，C，D正确，结构图有两种结构：“树”形和“环”形结构.2.如图，等腰三角形可排在构成要素______之后.()A.①B.②C.③D.都不对【解析】选D.等腰三角形有可能为锐角三角形，也有可能为直角三角形，还有可能为钝角三角形.3.(2016·黄山高二检测)把两条直线的位置关系填入结构图中的M，N，E，F中，顺序较为恰当的是()①平行②垂直③相交④斜交A.①②③④B.①④②③C.①③②④D.②①④③【解析】选C.平行无交点，而垂直、相交、斜交都有交点，垂直与斜交是并列的，都隶属于相交.4.如图是“集合”的知识结构图，如果要加入“子集”，则应该放在()A.“集合的概念”的下位B.“集合的表示”的下位C.“基本关系”的下位D.“基本运算”的下位【解析】选C.子集是集合与集合之间的基本关系，故应为“基本关系”的下位.5.在如图所示的知识结构图中：“求简单函数的导数”的“上位”要素有()A.1个B.2个C.3个D.4个【解析】选C.由于“下位”要素比“上位”要素更为具体，故可知“求简单函数的导数”的“上位”要素有3个.二、填空题(每小题5分，共15分)6.如图所示的结构图中“古典概型”的上位是________.【解析】由结构图知“古典概型”的上位是“随机事件”.答案：“随机事件”7.下面结构图是________形结构图，“基本运算”相对于“集合”是下位要素，相对于“并集”是________要素.答案：树上位8.在工商管理学中，MRP(MaterialRequirementPlanning)指的是物资需求计划，基本MRP的体系结构如图所示.从图中可以看出，基本MRP直接受____________，____________和____________的影响.【解析】影响基本MRP的直接因素就是箭头直接指向它的框中的因素，即生产计划，产品结构和库存状态.答案：生产计划产品结构库存状态三、解答题(每小题10分，共20分)9.用结构图描述《数学1》第三章“基本初等函数(Ⅰ)”的知识结构.【解题指南】本题目要求画出“基本初等函数(Ⅰ)”的知识结构图.解答本题可先明确有关知识关...
