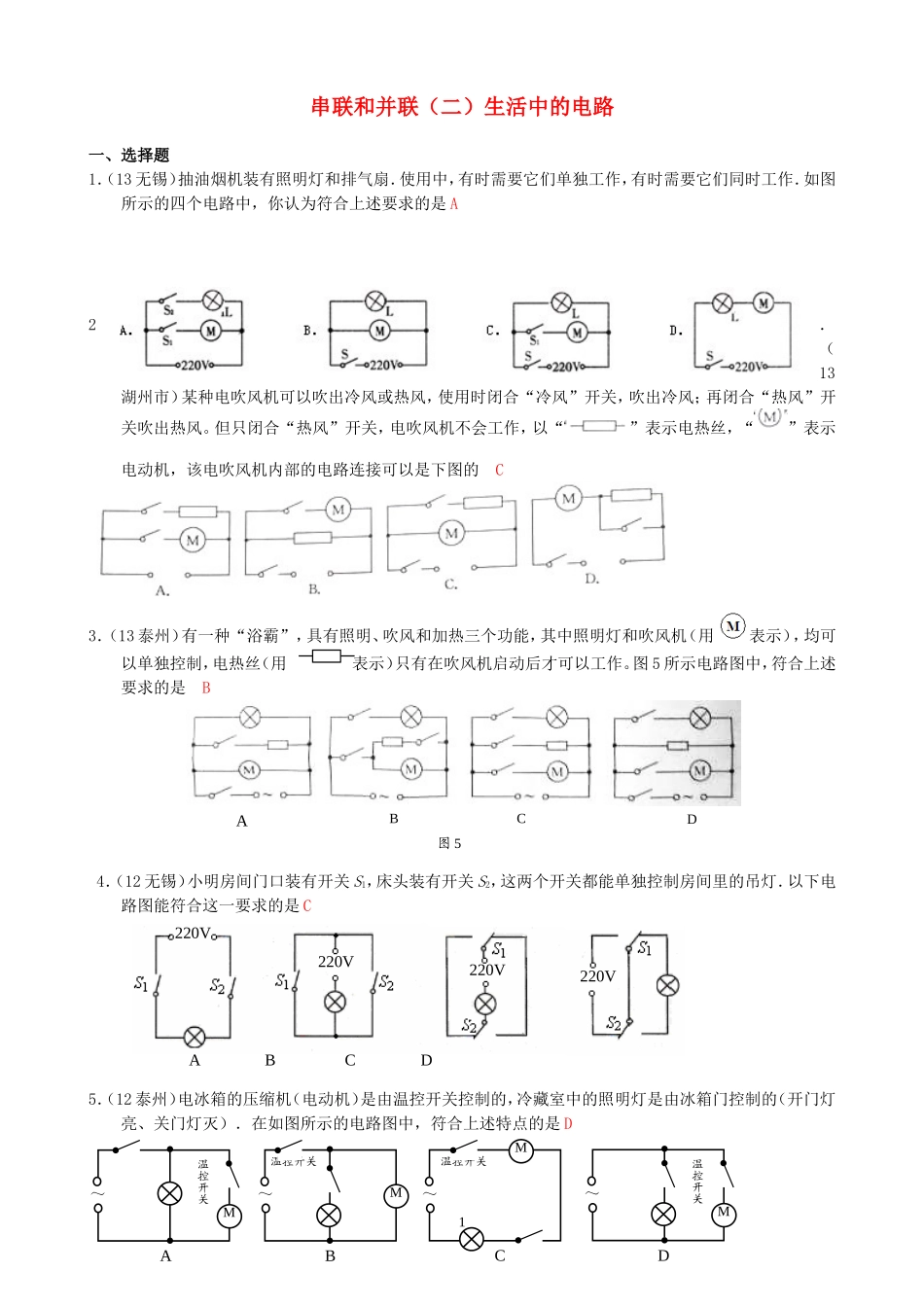

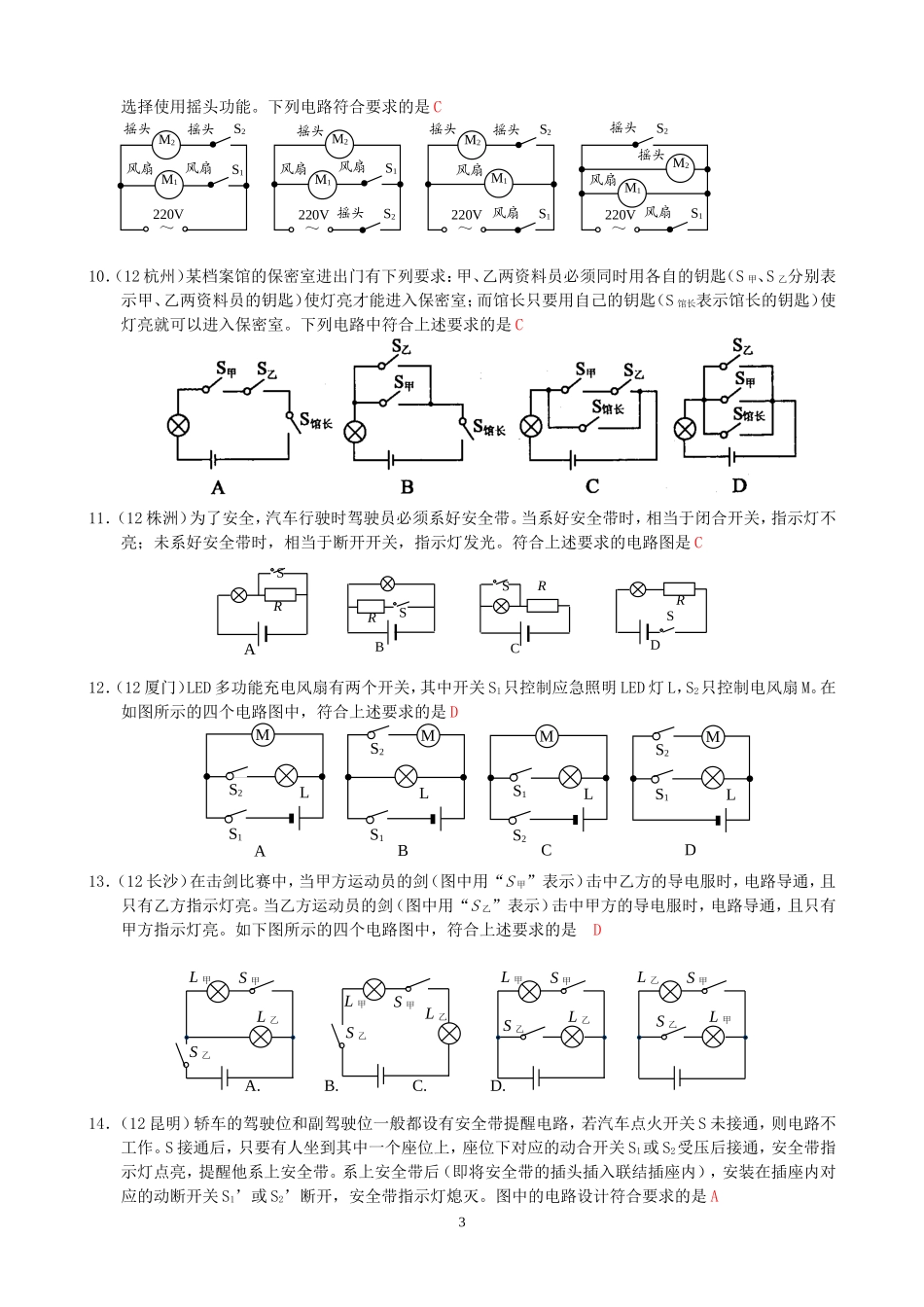

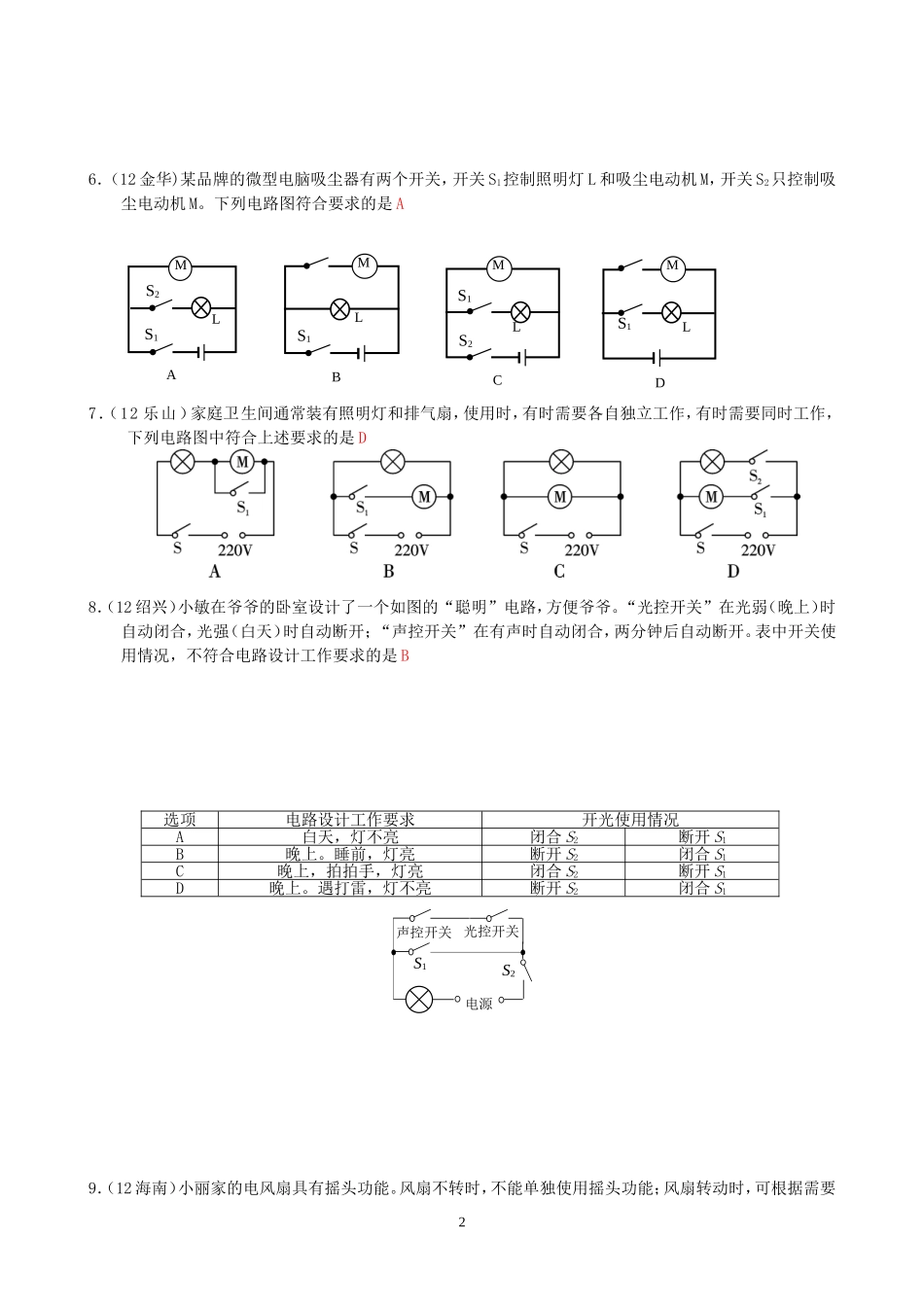

ABCD图5串联和并联（二）生活中的电路一、选择题1．（13无锡）抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是A2．（13湖州市）某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的C3．（13泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。图5所示电路图中，符合上述要求的是B4．（12无锡）小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图能符合这一要求的是C5．（12泰州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．在如图所示的电路图中，符合上述特点的是D1ABCD220V220V220V220VCABD温控开关M～温控开关M～温控开关M～温控开关M～6．（12金华)某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是A7．（12乐山）家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是D8．（12绍兴）小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷。“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关”在有声时自动闭合，两分钟后自动断开。表中开关使用情况，不符合电路设计工作要求的是B9．（12海南）小丽家的电风扇具有摇头功能。风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选项电路设计工作要求开光使用情况A白天，灯不亮闭合S2断开S1B晚上。睡前，灯亮断开S2闭合S1C晚上，拍拍手，灯亮闭合S2断开S1D晚上。遇打雷，灯不亮断开S2闭合S12S1光控开关声控开关S2电源S1LAS2MLBS1MLDS1MLCS2MS1选择使用摇头功能。下列电路符合要求的是C10．（12杭州）某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是C11．（12株洲）为了安...
