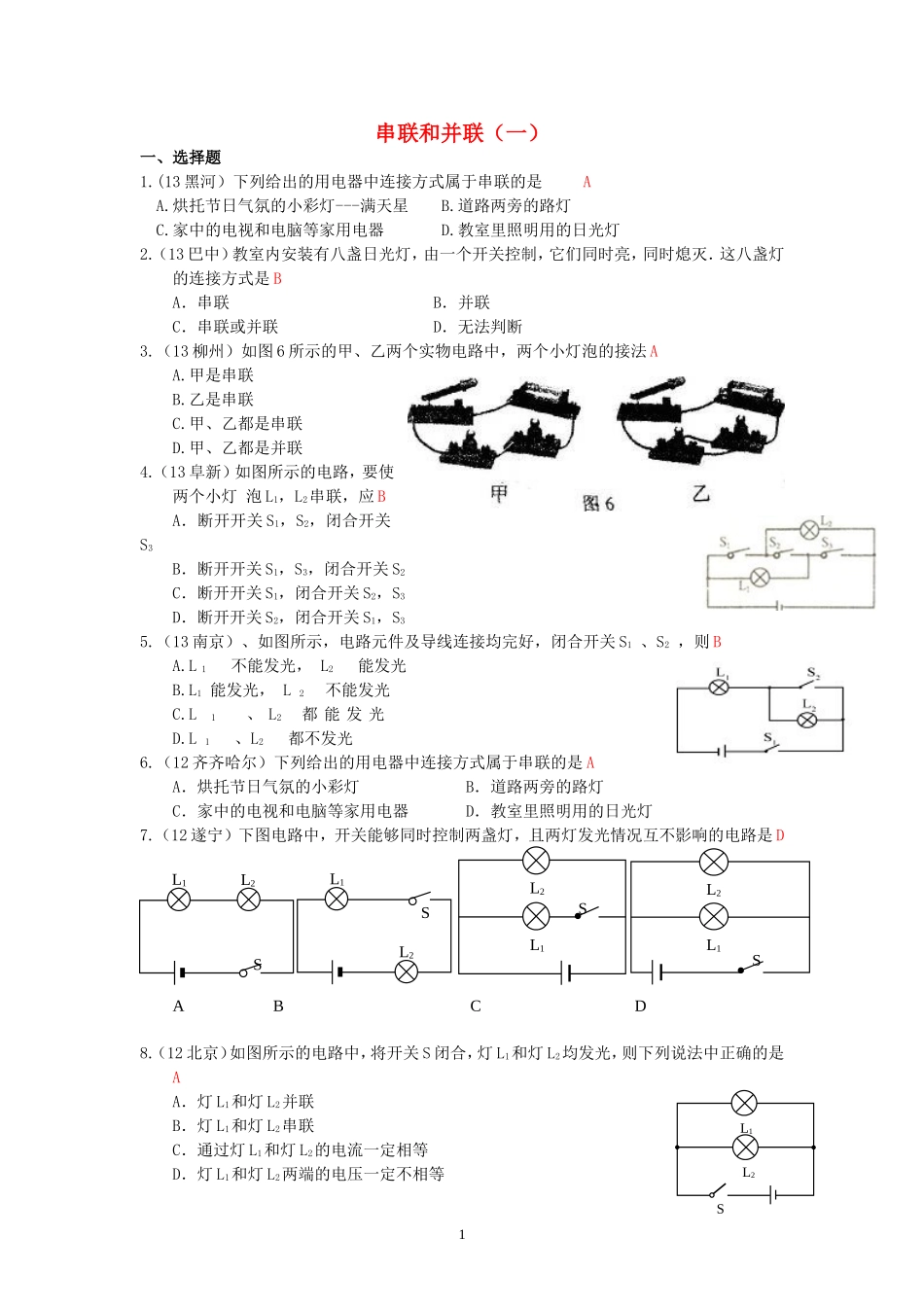

SL1L2串联和并联（一）一、选择题1.(13黑河）下列给出的用电器中连接方式属于串联的是AA.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是BA．串联B．并联C．串联或并联D．无法判断3.（13柳州）如图6所示的甲、乙两个实物电路中，两个小灯泡的接法AA.甲是串联B.乙是串联C.甲、乙都是串联D.甲、乙都是并联4.（13阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应BA．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S35.（13南京）、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则BA.L1不能发光，L2能发光B.L1能发光，L2不能发光C.L1、L2都能发光D.L1、L2都不发光6.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是AA．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视和电脑等家用电器D．教室里照明用的日光灯7.（12遂宁）下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是D8.（12北京）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是AA．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定不相等1L1L2SSL2L1L1L2SSL2L1ABCD9.（12铜仁）关于串并联电路，下列说法中正确的是AA．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和10.（12德州）如图中的电路图和实物图相对应的是D11.（12宁德）下列四个电路图中与实物连接相符的是C12.（11襄阳）如图所示电路中，属于串联电路的是A13.（11泉州）如图（a）所示的实物图．与图（b）所示电路对应的是A14.（11益阳）左图所示电路与右图的实物图相符的是C2L1S1S2L2L2S1S2L1L1S2S1L2ABCDL1S2S1L2L2S2S1L115.（11日照）如下图所示，四个电路图中与右边实物图对应的是C16.（11清远）如图所示，下列四个电路图中与右边实物图对应的是A17.（10自贡）下面图中，四个电路图中两个灯泡组成并联的是C18.（10威海）下列关于串联电路的说法中，正确的是(多选题)ACDA．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路则其余的用电器仍可能正常工作C．在串联电路中各处电流是相同的D．...
