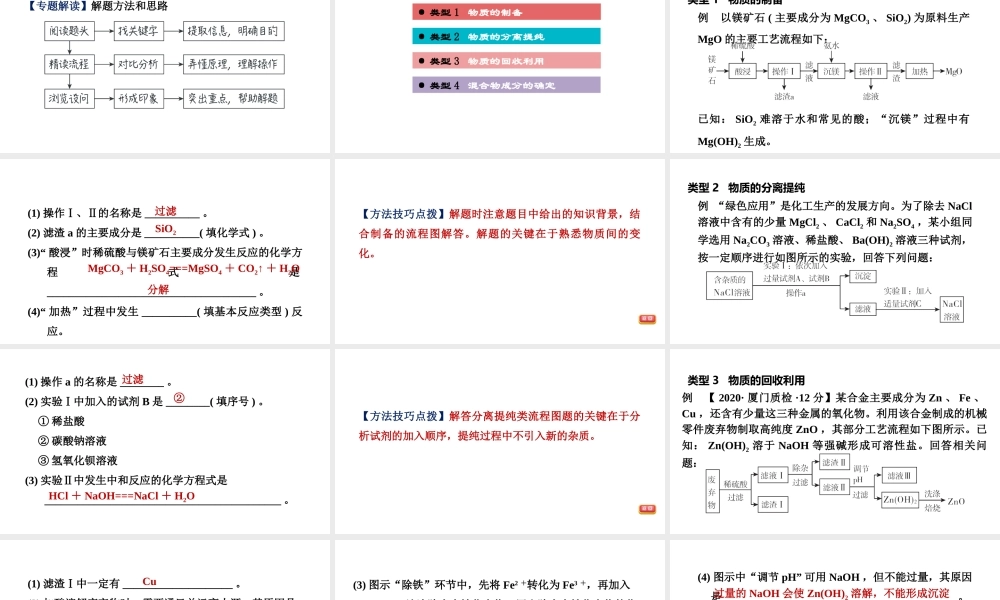

工艺流程图题专题突破篇【专题解读】解题方法和思路·类型1物质的制备·类型2物质的分离提纯·类型3物质的回收利用·类型4混合物成分的确定类型1物质的制备例以镁矿石(主要成分为MgCO3、SiO2)为原料生产MgO的主要工艺流程如下：已知：SiO2难溶于水和常见的酸；“沉镁”过程中有Mg(OH)2生成。(1)操作Ⅰ、Ⅱ的名称是__________。(2)滤渣a的主要成分是__________(填化学式)。(3)“酸浸”时稀硫酸与镁矿石主要成分发生反应的化学方程式是______________________________________。(4)“加热”过程中发生__________(填基本反应类型)反应。过滤SiO2MgCO3＋H2SO4===MgSO4＋CO2↑＋H2O分解【方法技巧点拨】解题时注意题目中给出的知识背景，结合制备的流程图解答。解题的关键在于熟悉物质间的变化。类型2物质的分离提纯例“绿色应用”是化工生产的发展方向。为了除去NaCl溶液中含有的少量MgCl2、CaCl2和Na2SO4，某小组同学选用Na2CO3溶液、稀盐酸、Ba(OH)2溶液三种试剂，按一定顺序进行如图所示的实验，回答下列问题：(1)操作a的名称是________。(2)实验Ⅰ中加入的试剂B是________(填序号)。①稀盐酸②碳酸钠溶液③氢氧化钡溶液(3)实验Ⅱ中发生中和反应的化学方程式是___________________________________________。过滤②HCl＋NaOH===NaCl＋H2O【方法技巧点拨】解答分离提纯类流程图题的关键在于分析试剂的加入顺序，提纯过程中不引入新的杂质。类型3物质的回收利用例【2020·厦门质检·12分】某合金主要成分为Zn、Fe、Cu，还含有少量这三种金属的氧化物。利用该合金制成的机械零件废弃物制取高纯度ZnO，其部分工艺流程如下图所示。已知：Zn(OH)2溶于NaOH等强碱形成可溶性盐。回答相关问题：(1)滤渣Ⅰ中一定有____________________。(2)加酸溶解废弃物时，需要通风并远离火源，其原因是______________________________________________________________________。此过程中Zn还能起到除去含铜化合物的作用，写出该反应的化学方程式：____________________________________。CuZn、Fe与酸反应产生的氢气与空气混合在密闭空间中遇明火而发生爆炸CuSO4＋Zn===ZnSO4＋Cu(3)图示“除铁”环节中，先将Fe2＋转化为Fe3＋，再加入NaOH溶液除去含铁化合物，写出除去含铁化合物的化学方程式：_________________________________________，该反应属于______________(填基本反应类型)。复分解反应Fe2(SO4)3＋6NaOH===3Na2SO4＋2Fe(OH)3↓(4)图示中“调节pH”可用NaOH，但...
