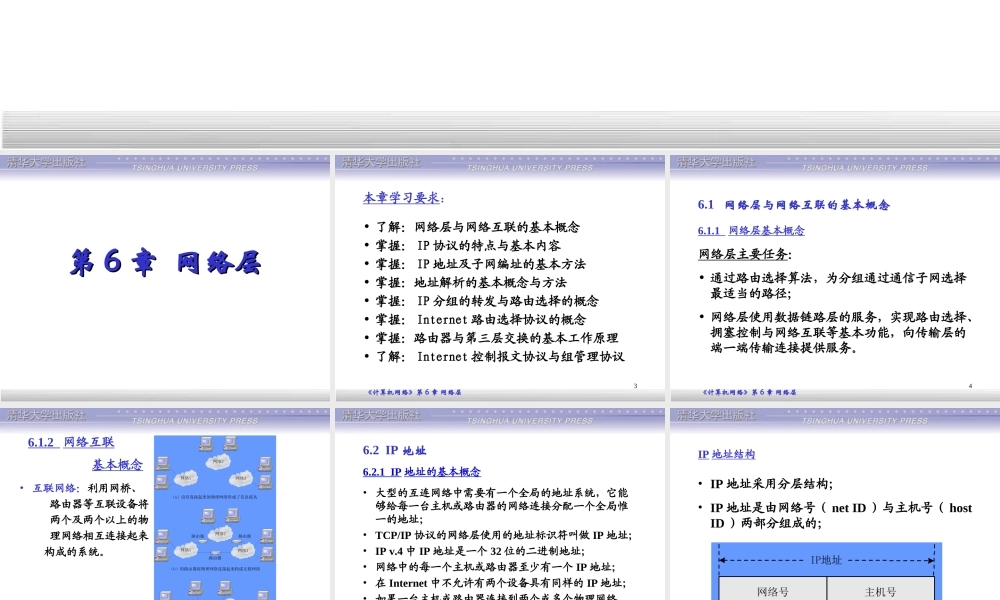

吴功宜编著计算机网络计算机网络第第66章网络层章网络层《计算机网络》第6章网络层3本章学习要求：•了解：网络层与网络互联的基本概念•掌握：IP协议的特点与基本内容•掌握：IP地址及子网编址的基本方法•掌握：地址解析的基本概念与方法•掌握：IP分组的转发与路由选择的概念•掌握：Internet路由选择协议的概念•掌握：路由器与第三层交换的基本工作原理•了解：Internet控制报文协议与组管理协议《计算机网络》第6章网络层46.1网络层与网络互联的基本概念6.1.1网络层基本概念网络层主要任务：•通过路由选择算法，为分组通过通信子网选择最适当的路径；•网络层使用数据链路层的服务，实现路由选择、拥塞控制与网络互联等基本功能，向传输层的端一端传输连接提供服务。《计算机网络》第6章网络层56.1.2网络互联基本概念•互联网络：利用网桥、路由器等互联设备将两个及两个以上的物理网络相互连接起来构成的系统。虚拟互联网络网络3网络2网络1（b）用路由器将物理网络连接起来构成互联网络网络3网络2网络1（a）没有连接起来的物理网络形成了信息孤岛路由器路由器路由器（c）对互联网络结构抽象后的虚拟互联网络《计算机网络》第6章网络层66.2IP地址6.2.1IP地址的基本概念•大型的互连网络中需要有一个全局的地址系统，它能够给每一台主机或路由器的网络连接分配一个全局惟一的地址；•TCP/IP协议的网络层使用的地址标识符叫做IP地址；•IPv.4中IP地址是一个32位的二进制地址；•网络中的每一个主机或路由器至少有一个IP地址；•在Internet中不允许有两个设备具有同样的IP地址；•如果一台主机或路由器连接到两个或多个物理网络，那么它可以拥有两个或多个IP地址。《计算机网络》第6章网络层7IP地址结构•IP地址采用分层结构；•IP地址是由网络号（netID）与主机号（hostID）两部分组成的；网络号主机号IP地址《计算机网络》第6章网络层8•发送分组的主机—源主机源IP地址•接收分组的主机—目的主机目的IP地址cc:mailFrom:168.113.2.144To:155.233.25.76IP数据包数据《计算机网络》第6章网络层96.2.2IP地址的分类•IP地址长度为32位，点分十进制（dotteddecimal）地址；•采用x.x.x.x的格式来表示，每个x为8位，每个x的值为0～255（例如202.113.29.119）；•根据不同的取值范围，IP地址可以分为五类；•IP地址中的前5位用于标识IP地址的类别：A类地址的第一位为0；B类地址的前两位为10；C类地址的前三位为110；D类地址的前四位为1110；E类地址...
