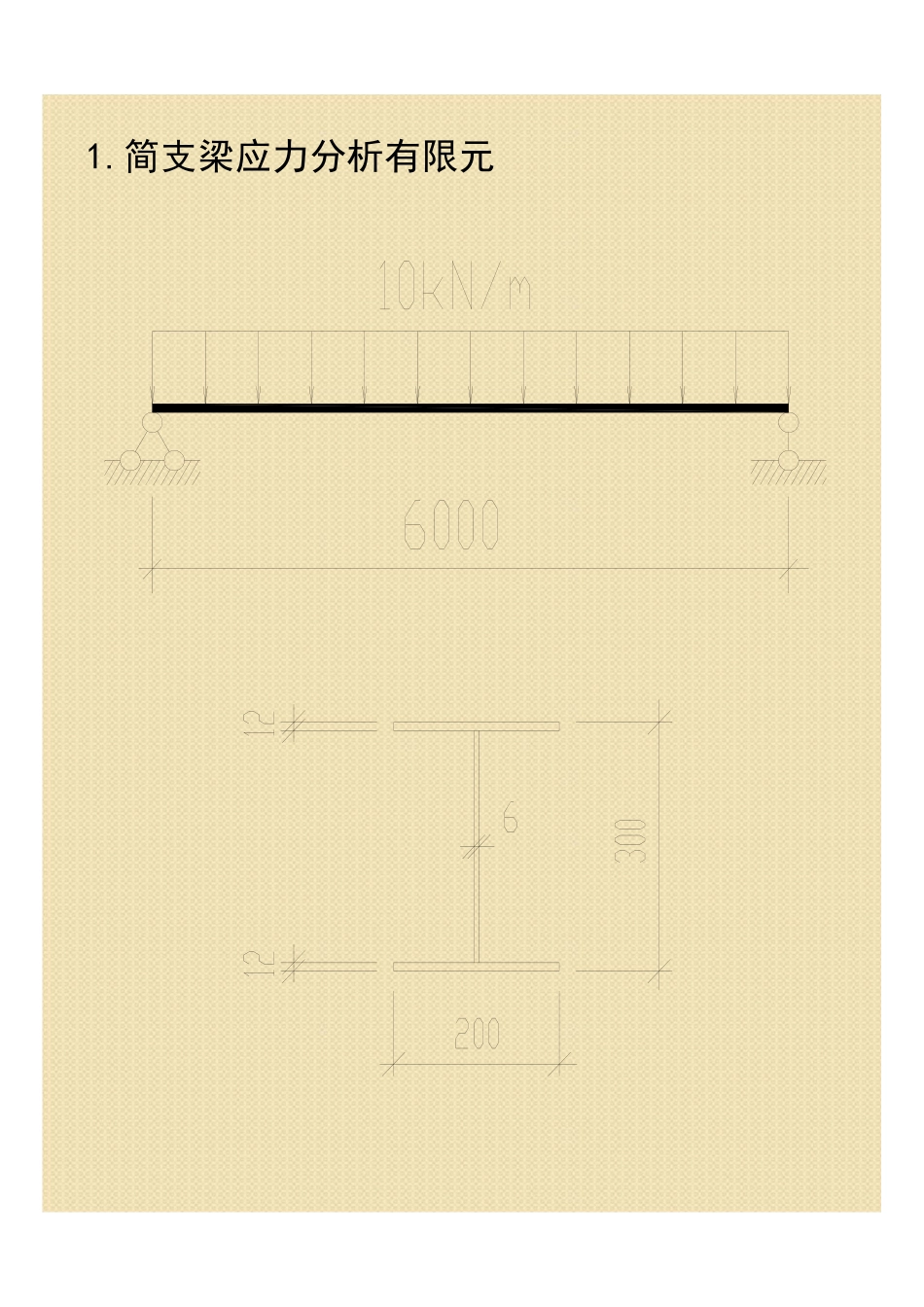

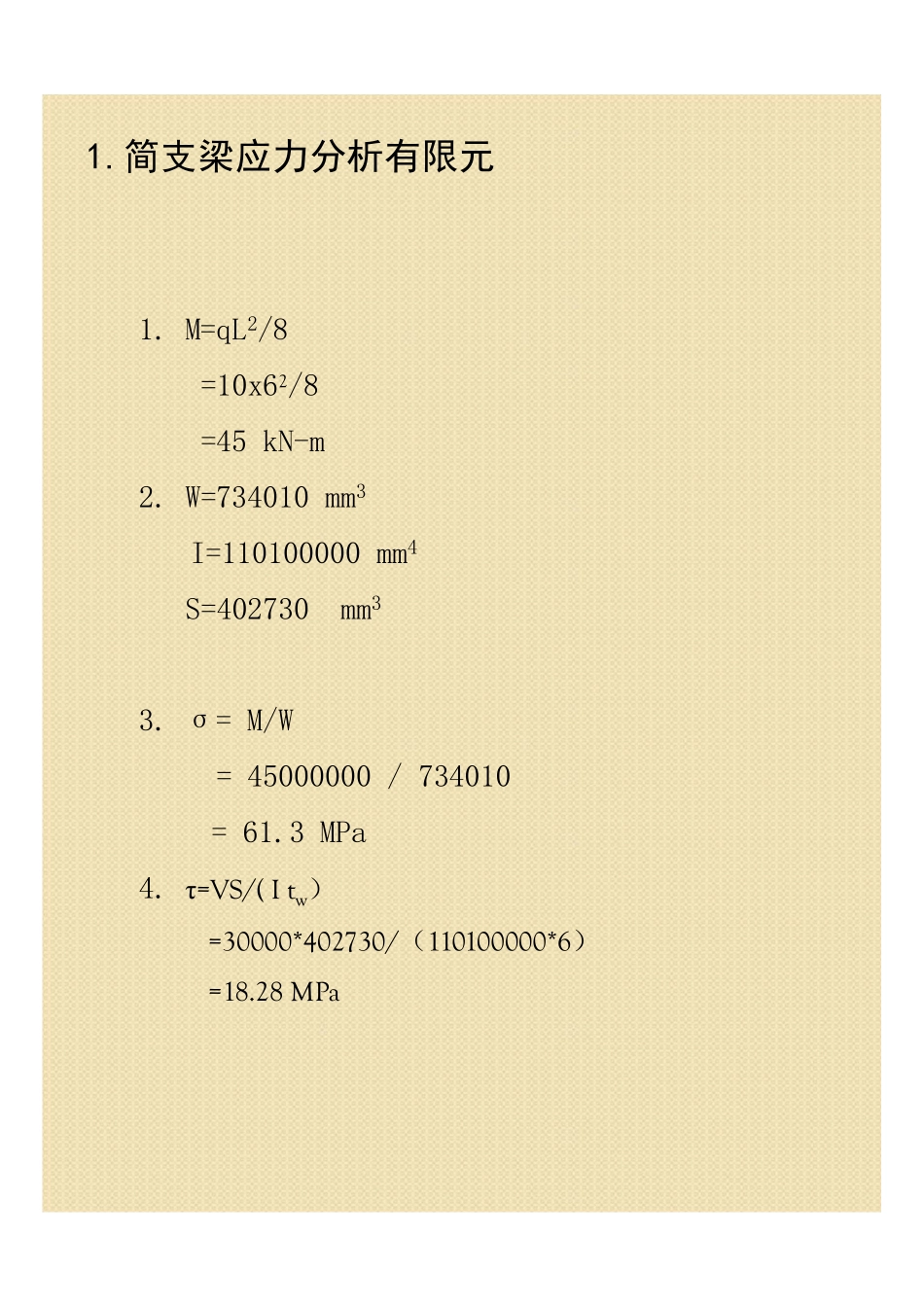

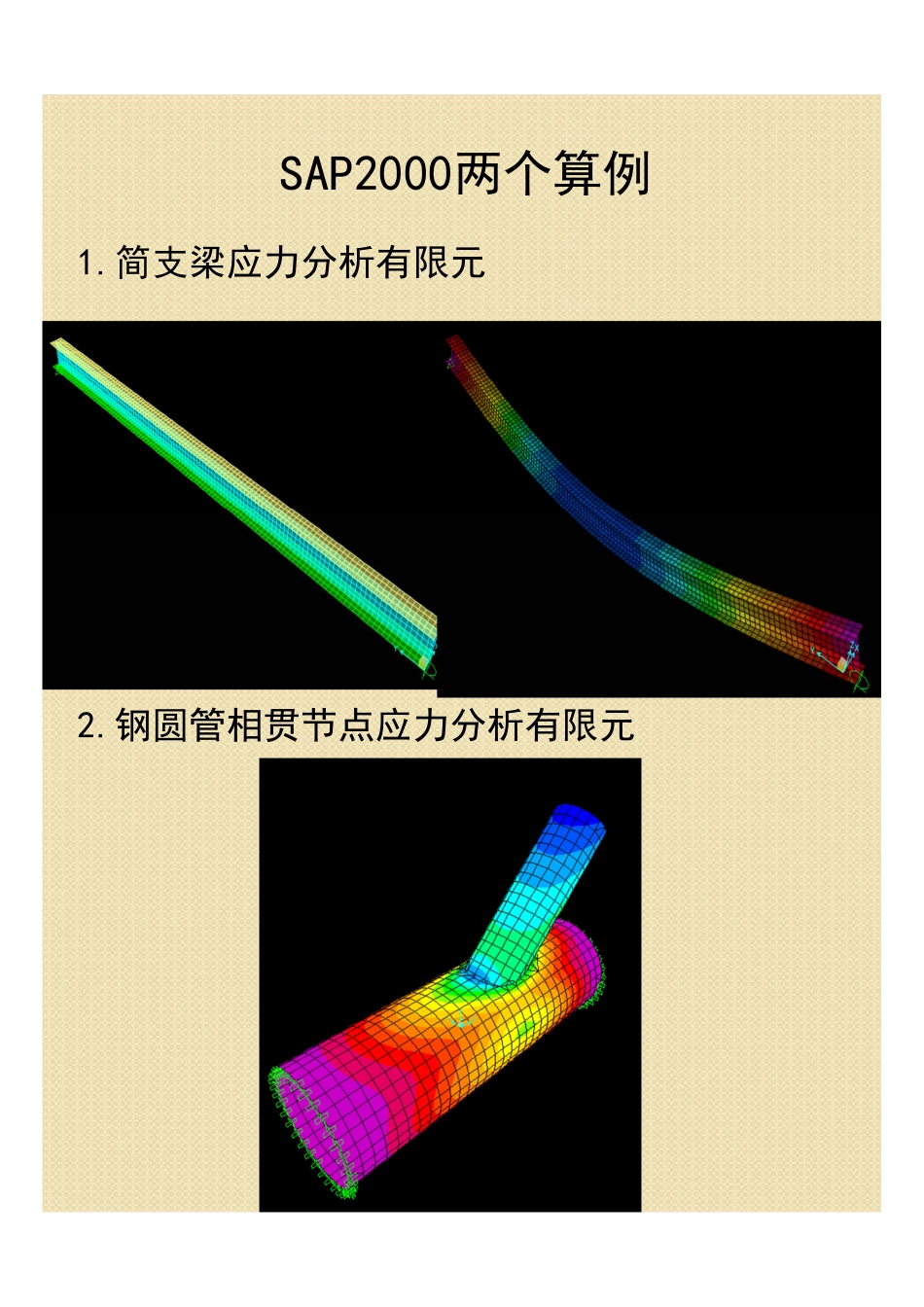

SAP2000两个算例1.简支梁应力分析有限元2.钢圆管相贯节点应力分析有限元1.简支梁应力分析有限元1.简支梁应力分析有限元1.M=qL2/8=10x62/8=45kN-m2.W=734010mm3I=110100000mm4S=402730mm33.σ=M/W=45000000/734010=61.3MPa4.τ=VS/(Itw）=30000*402730/（110100000*6）=18.28MPa1.简支梁应力分析有限元1.建立图层2.画特征格线（辅助线）3.确定单元划分大小4.划分单元5.另存为DXF文件（2006以上）6.启动SAP20007.定义材料（GB）(桥梁、铁路）8.定义截面9.定义荷载模式10.定义荷载工况11.定义荷载组合12.导入截面（分层导入）13.指定截面类型（循环）14.设置图形显示15.指定节点约束(一端固定铰；一端可动铰)16.指定节点荷载（选择部分单元显示）17.为选择点导入“框架/索”单元1.简支梁应力分析有限元18.(10kN/mx6m）/121个点=0.4958kN=495.8N19.输入节点荷载后删除“框架/索”单元20.运行分析21.显示变形22.显示应力23.S11、S22、S121.钢圆管相贯节点应力分析有限元1.钢圆管相贯节点应力分析有限元1.建立图层2.画管轴线3.调整坐标系，画主管4.画圆5.拉伸成实体6.调整坐标系，回到世界坐标系7.调整坐标系，画支管8.将支管移动回原位，与主管重合9.合并实体（并集）10.实体转化为网格11.反复尝试，调整网格大小12.启动SAP200013.定义材料（GB）(桥梁、铁路）14.定义截面15.定义荷载模式16.定义荷载工况17.定义荷载组合1.钢圆管相贯节点应力分析有限元18.定义荷载模式19.定义荷载工况20.定义荷载组合导入截面（分层导入）21.指定截面类型（循环）22.设置图形显示23.指定节点约束24.为指定节点荷载返回CAD建立“框架/索”单元25.讲“框架/索”单元导入模型26.指定节点荷载（选择部分单元显示）27.指定“面束缚”28.运行分析、计算29.显示计算结果30.显示构件变形北京峰源现在有公建框架班、初中级高层实战班、中高级高层班（框支、大底盘多塔、连体结构、错层、筒中筒、框架核心筒等等）地基基础班、地下室设计班、钢结构设计初中级、高级班（3d3s、sap2000、midasgen）、注册结构考试专业和基础培训班工程造价培训班欢迎大家咨询报名免费课程下载地址http://fengyuanjy.com/news/html/?438.html报名咨询：岳老师qq2304922934范老师3165139118学习交流群：526666721
