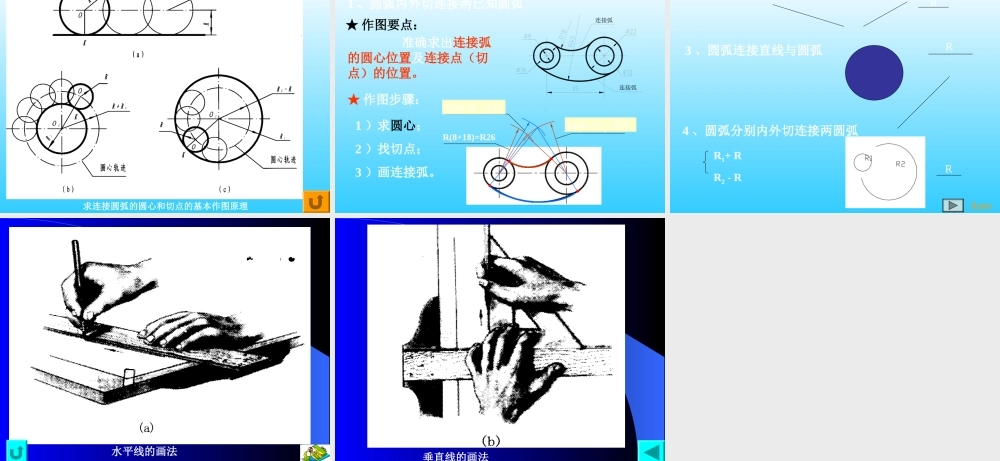

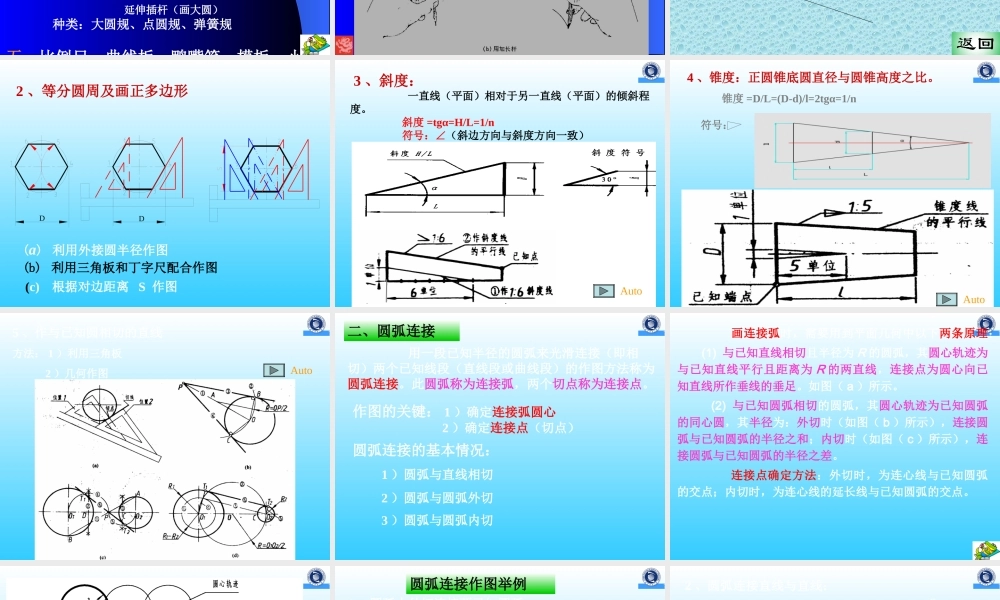

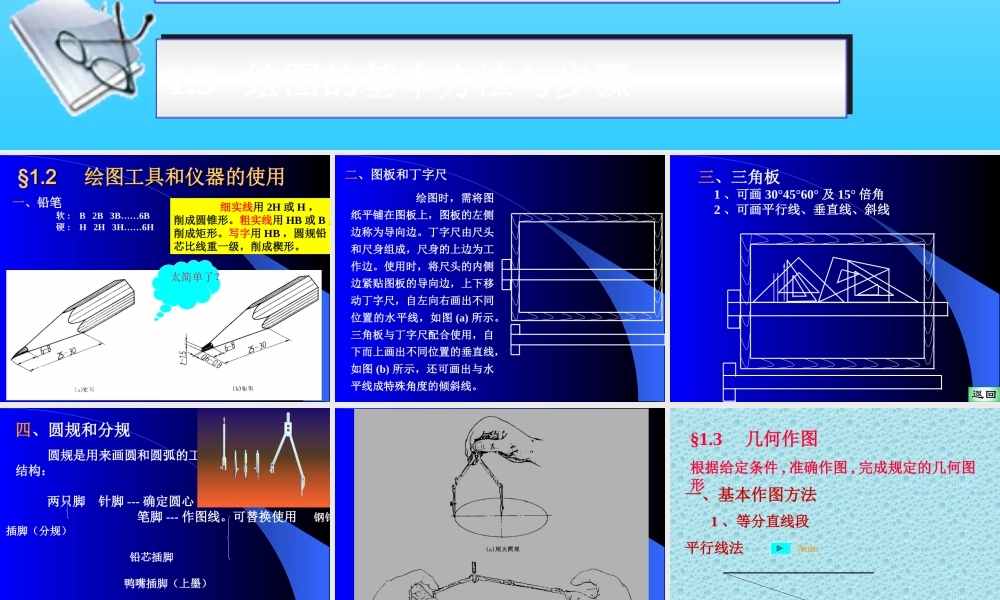

1.5绘图的基本方法与步骤1.5绘图的基本方法与步骤1.1国家标准有关制图方面的基本规定1.1国家标准有关制图方面的基本规定1.2绘图工具和仪器的使用1.2绘图工具和仪器的使用1.3几何作图1.3几何作图1.4平面图形的尺寸分析及画法1.4平面图形的尺寸分析及画法§1.2§1.2绘图工具和仪器的使用绘图工具和仪器的使用一、铅笔软:B2B3B……6B硬:H2H3H……6H太简单了？细实线用2H或H，削成圆锥形。粗实线用HB或B，削成矩形。写字用HB，圆规铅芯比线重一级，削成楔形。绘图时，需将图纸平铺在图板上，图板的左侧边称为导向边。丁字尺由尺头和尺身组成，尺身的上边为工作边。使用时，将尺头的内侧边紧贴图板的导向边，上下移动丁字尺，自左向右画出不同位置的水平线，如图(a)所示。三角板与丁字尺配合使用，自下而上画出不同位置的垂直线，如图(b)所示，还可画出与水平线成特殊角度的倾斜线。二、图板和丁字尺三、三角板1、可画30°45°60°及15°倍角2、可画平行线、垂直线、斜线圆规是用来画圆和圆弧的工具。结构：两只脚针脚---确定圆心笔脚---作图线。可替换使用钢针插脚（分规）铅芯插脚鸭嘴插脚（上墨）延伸插杆（画大圆）种类：大圆规、点圆规、弹簧规五比例尺曲线板鸭嘴笔模板小刀四、圆规和分规§1.3几何作图根据给定条件,准确作图,完成规定的几何图形一、基本作图方法1、等分直线段平行线法AutoDD(a)利用外接圆半径作图(b)利用三角板和丁字尺配合作图(c)根据对边距离S作图2、等分圆周及画正多边形3、斜度：一直线（平面）相对于另一直线（平面）的倾斜程度。斜度=tgα=H/L=1/n符号：∠（斜边方向与斜度方向一致）：Auto4、锥度：正圆锥底圆直径与圆锥高度之比。锥度=D/L=(D-d)/l=2tgα=1/n符号：Auto5、作与已知圆相切的直线方法：1）利用三角板2）几何作图Auto二、圆弧连接用一段已知半径的圆弧来光滑连接（即相切）两个已知线段（直线段或曲线段）的作图方法称为圆弧连接。此圆弧称为连接弧，两个切点称为连接点。作图的关键：1）确定连接弧圆心2）确定连接点（切点）圆弧连接的基本情况：1）圆弧与直线相切2）圆弧与圆弧外切3）圆弧与圆弧内切画连接弧时，需要用到平面几何中以下两条原理：(1)与已知直线相切且半径为R的圆弧，其圆心轨迹为与已知直线平行且距离为R的两直线，连接点为圆心向已知直线所作垂线的垂足。如图（a）所示。(2)与已知圆弧相切的圆弧，其圆心轨迹为已知圆弧的同心圆，其半径为：外切时（如图（b）所示），连接圆弧与已知圆弧...
