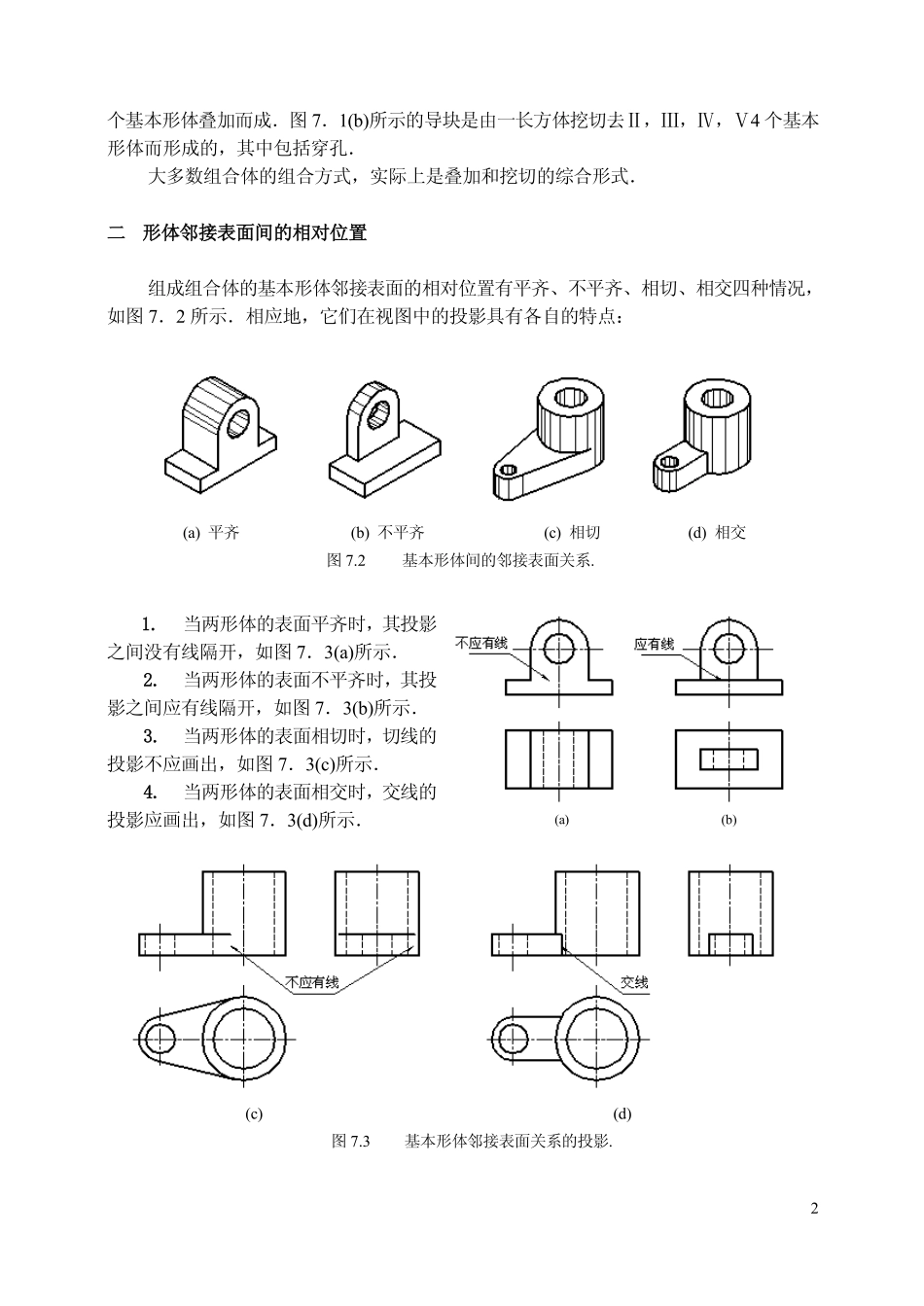

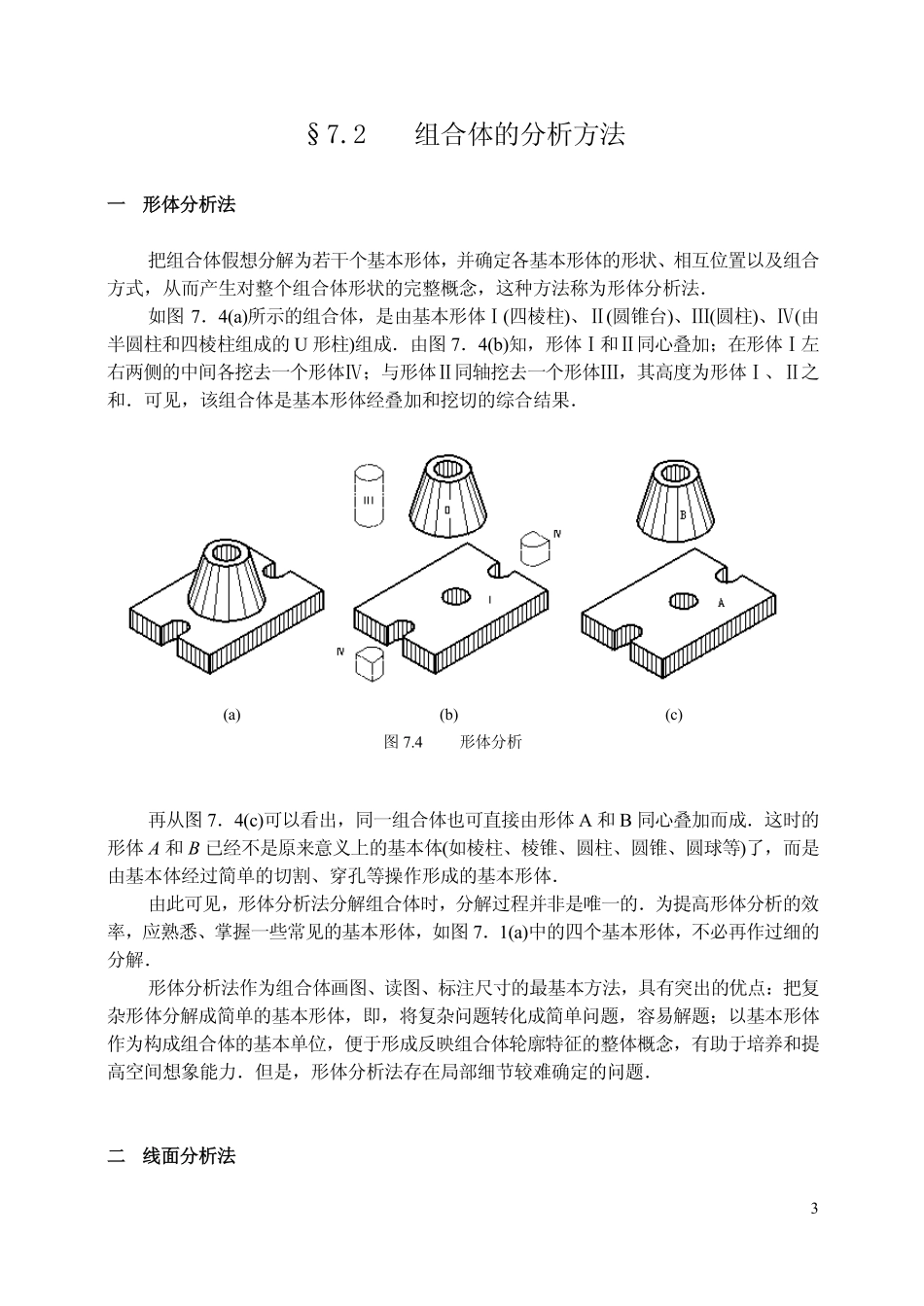

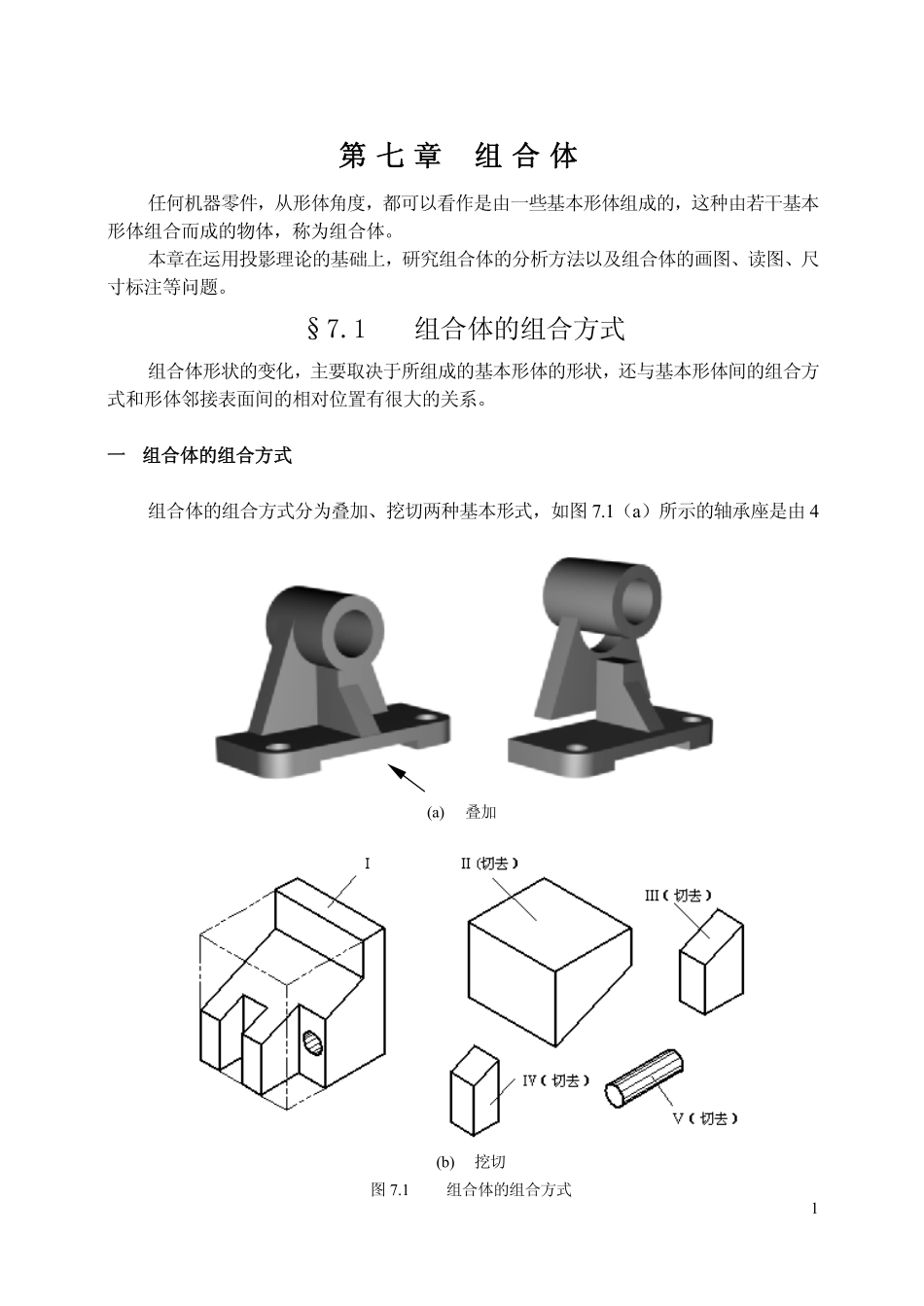

1(b)挖切图7.1组合体的组合方式(a)叠加第七章组合体任何机器零件，从形体角度，都可以看作是由一些基本形体组成的，这种由若干基本形体组合而成的物体，称为组合体。本章在运用投影理论的基础上，研究组合体的分析方法以及组合体的画图、读图、尺寸标注等问题。§7.1组合体的组合方式组合体形状的变化，主要取决于所组成的基本形体的形状，还与基本形体间的组合方式和形体邻接表面间的相对位置有很大的关系。一组合体的组合方式组合体的组合方式分为叠加、挖切两种基本形式，如图7.1（a）所示的轴承座是由42(a)平齐(b)不平齐(c)相切(d)相交图7.2基本形体间的邻接表面关系.个基本形体叠加而成．图7．1(b)所示的导块是由一长方体挖切去Ⅱ，Ⅲ，Ⅳ，Ⅴ4个基本形体而形成的，其中包括穿孔．大多数组合体的组合方式，实际上是叠加和挖切的综合形式．二形体邻接表面间的相对位置组成组合体的基本形体邻接表面的相对位置有平齐、不平齐、相切、相交四种情况，如图7．2所示．相应地，它们在视图中的投影具有各自的特点：1.当两形体的表面平齐时，其投影之间没有线隔开，如图7．3(a)所示．2.当两形体的表面不平齐时，其投影之间应有线隔开，如图7．3(b)所示．3.当两形体的表面相切时，切线的投影不应画出，如图7．3(c)所示．4.当两形体的表面相交时，交线的投影应画出，如图7．3(d)所示．(a)(b)(c)(d)图7.3基本形体邻接表面关系的投影.3§7.2组合体的分析方法一形体分析法把组合体假想分解为若干个基本形体，并确定各基本形体的形状、相互位置以及组合方式，从而产生对整个组合体形状的完整概念，这种方法称为形体分析法．如图7．4(a)所示的组合体，是由基本形体Ⅰ(四棱柱)、Ⅱ(圆锥台)、Ⅲ(圆柱)、Ⅳ(由半圆柱和四棱柱组成的U形柱)组成．由图7．4(b)知，形体Ⅰ和Ⅱ同心叠加；在形体Ⅰ左右两侧的中间各挖去一个形体Ⅳ；与形体Ⅱ同轴挖去一个形体Ⅲ，其高度为形体Ⅰ、Ⅱ之和．可见，该组合体是基本形体经叠加和挖切的综合结果．再从图7．4(c)可以看出，同一组合体也可直接由形体A和B同心叠加而成．这时的形体A和B已经不是原来意义上的基本体(如棱柱、棱锥、圆柱、圆锥、圆球等)了，而是由基本体经过简单的切割、穿孔等操作形成的基本形体．由此可见，形体分析法分解组合体时，分解过程并非是唯一的．为提高形体分析的效率，应熟悉、掌握一些常见的基本形体，如图7．1(a)中的四个基本形体，不必再作过细的分解．形体分析法作为组合体画图、读图、标注尺寸的最...
