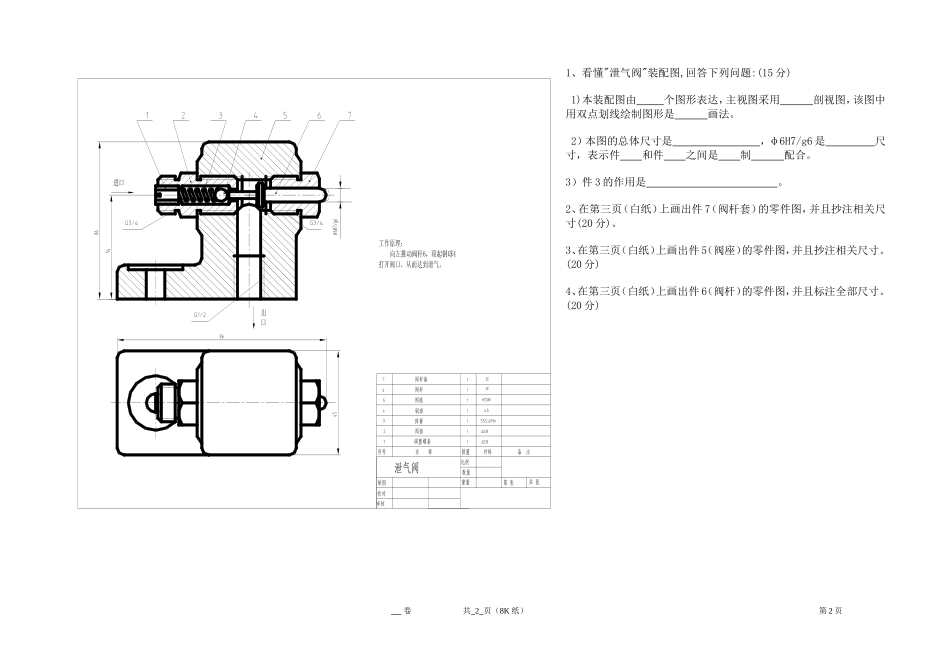

《机械制图》期末试卷（A卷）（开卷考试）班级学号姓名题目一二三四五六七总得分得分一、阅读零件图(25分)一）回答问题（15分）1、泵体采用了个视图,主视图是剖，左视图是剖，俯视图是画法。2、零件的总体尺寸：长，宽，高。3、2xM18表示的是(粗或细牙)螺纹,"18"是直径,是（内或外，左或右）螺纹。4、该零件采用去除材料方法获得的表面粗糙度中要求最高的是面，要求最低的是面。5、φ40H7的意义:φ40是孔的尺寸,H是代号,7是等级。二）画出Ⅰ处结构的B局部视图（10分）。二、读装配图(75分)卷共2页（8K纸）本题得分本题得分第1页ABⅠA其余AA-A1、看懂"泄气阀"装配图,回答下列问题:(15分)1)本装配图由个图形表达，主视图采用剖视图，该图中用双点划线绘制图形是画法。2）本图的总体尺寸是，φ6H7/g6是尺寸，表示件和件之间是制配合。3）件3的作用是。2、在第三页（白纸）上画出件7（阀杆套）的零件图，并且抄注相关尺寸(20分)。3、在第三页（白纸）上画出件5（阀座）的零件图，并且抄注相关尺寸。(20分)4、在第三页（白纸）上画出件6（阀杆）的零件图，并且标注全部尺寸。(20分)卷共2页（8K纸）第2页
