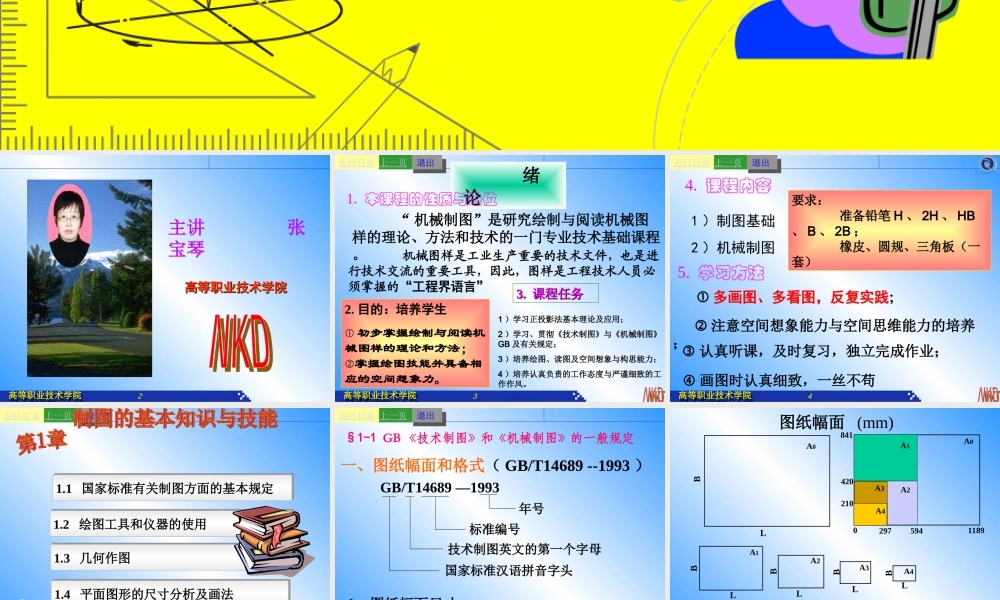

1高等职业技术学院高等职业技术学院退出退出上一页返回目录主编刘力2高等职业技术学院高等职业技术学院2高等职业技术学院高等职业技术学院主讲张宝琴3高等职业技术学院高等职业技术学院退出退出上一页返回目录2.目的：培养学生初步掌握绘制与阅读机械图样的理论和方法；掌握绘图技能并具备相应的空间想象力。3.3.课程任务课程任务绪论机械图样是工业生产重要的技术文件，也是进行技术交流的重要工具，因此，图样是工程技术人员必须掌握的“工程界语言”“机械制图”是研究绘制与阅读机械图样的理论、方法和技术的一门专业技术基础课程。1.本课程的性质与地位1）学习正投影法基本理论及应用；2）学习、贯彻《技术制图》与《机械制图》GB及有关规定；3）培养绘图、读图及空间想象与构思能力；4）培养认真负责的工作态度与严谨细致的工作作风。4高等职业技术学院高等职业技术学院退出退出上一页返回目录注意空间想象能力与空间思维能力的培养；4.课程内容认真听课，及时复习，独立完成作业；画图时认真细致，一丝不苟多画图、多看图，反复实践；要求：准备铅笔H、2H、HB、B、2B；橡皮、圆规、三角板（一套）5.学习方法1）制图基础2）机械制图5高等职业技术学院高等职业技术学院退出退出上一页返回目录1.5绘图的基本方法与步骤1.5绘图的基本方法与步骤1.1国家标准有关制图方面的基本规定1.1国家标准有关制图方面的基本规定1.2绘图工具和仪器的使用1.2绘图工具和仪器的使用1.3几何作图1.3几何作图1.4平面图形的尺寸分析及画法1.4平面图形的尺寸分析及画法6高等职业技术学院高等职业技术学院退出退出上一页返回目录一、图纸幅面和格式（GB/T14689--1993）GB/T14689—1993年号标准编号技术制图英文的第一个字母国家标准汉语拼音字头1.图纸幅面尺寸A0、A1、A2、A3、A4§1-1GB《技术制图》和《机械制图》的一般规定BLA021042029759408411189A0图纸幅面(mm)基本幅面尺寸LBA1幅面代号A0A1A2A3A4尺寸B×L841×1189594×841420×594297×420210×297BLA2BLA3BLA4A1A2A3A4L标题栏B图框线周边L周边图框线B标题栏2.图框格式和尺寸图纸上限定绘图区域的线框称为图框。必须用粗实线画出图框，其格式分为留装订边和不留装订边两种。e=10(A3、A4）c=10(A0、A1、A)c=5(A3、A4）a=25（毫米）e=20(A0、A1、A2、)不留装订边accc留装订边标题栏eeee二、标题栏（GB10609.1-1989）标题栏的位置应位于图纸的右下角。标题栏的格式和尺寸由GB/T10609.1—89规定。（制...
