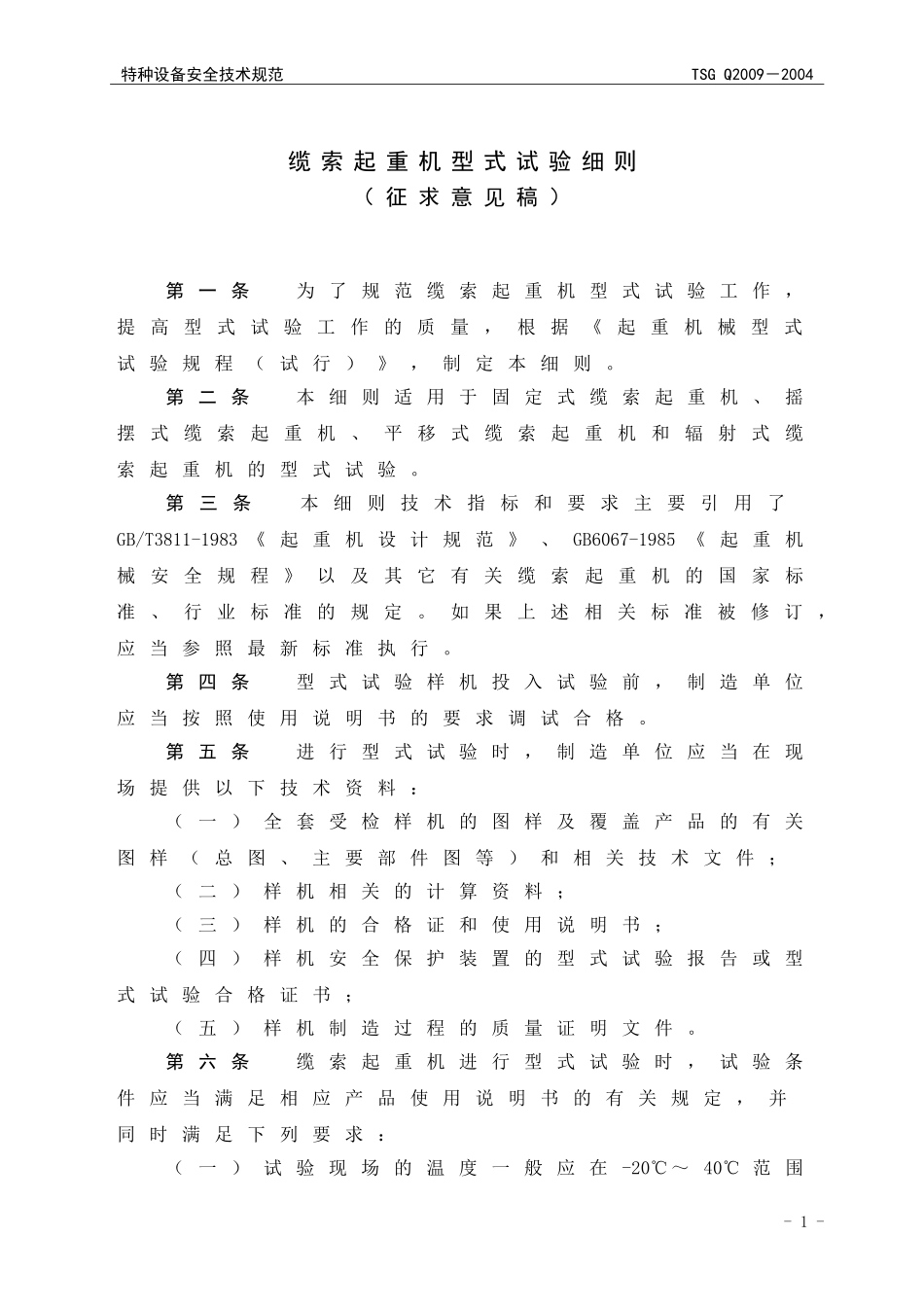

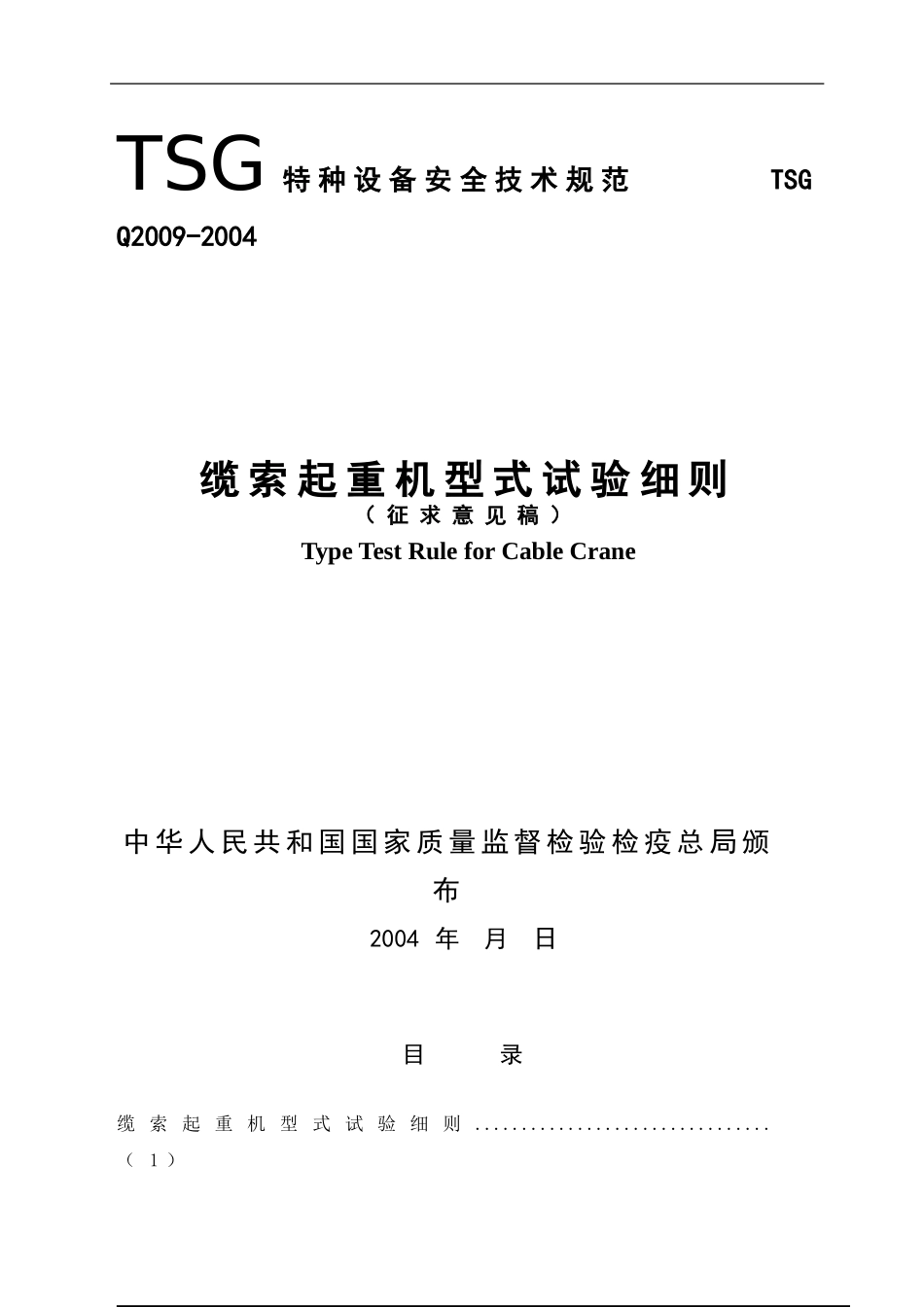

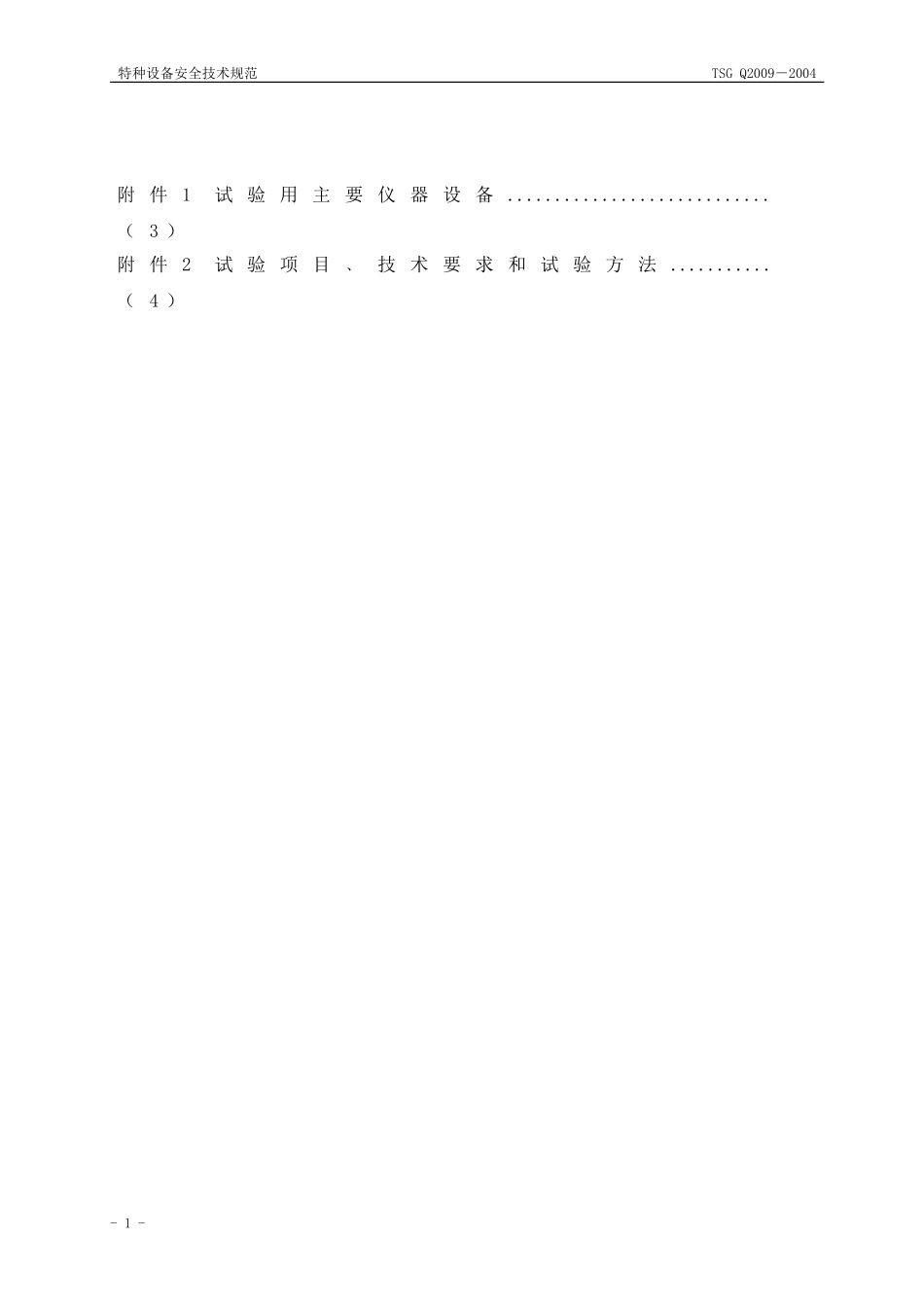

TSG特种设备安全技术规范TSGQ2009-2004缆索起重机型式试验细则（征求意见稿）TypeTestRuleforCableCrane中华人民共和国国家质量监督检验检疫总局颁布2004年月日目录缆索起重机型式试验细则................................（1）特种设备安全技术规范TSGQ2009－2004附件1试验用主要仪器设备............................（3）附件2试验项目﹑技术要求和试验方法...........（4）-1-特种设备安全技术规范TSGQ2009－2004缆索起重机型式试验细则（征求意见稿）第一条为了规范缆索起重机型式试验工作，提高型式试验工作的质量，根据《起重机械型式试验规程（试行）》，制定本细则。第二条本细则适用于固定式缆索起重机、摇摆式缆索起重机、平移式缆索起重机和辐射式缆索起重机的型式试验。第三条本细则技术指标和要求主要引用了GB/T3811-1983《起重机设计规范》、GB6067-1985《起重机械安全规程》以及其它有关缆索起重机的国家标准、行业标准的规定。如果上述相关标准被修订，应当参照最新标准执行。第四条型式试验样机投入试验前，制造单位应当按照使用说明书的要求调试合格。第五条进行型式试验时，制造单位应当在现场提供以下技术资料：（一）全套受检样机的图样及覆盖产品的有关图样（总图、主要部件图等）和相关技术文件；（二）样机相关的计算资料；（三）样机的合格证和使用说明书；（四）样机安全保护装置的型式试验报告或型式试验合格证书；（五）样机制造过程的质量证明文件。第六条缆索起重机进行型式试验时，试验条件应当满足相应产品使用说明书的有关规定，并同时满足下列要求：（一）试验现场的温度一般应在-20℃～40℃范围-1-特种设备安全技术规范TSGQ2009－2004内，进行应力测试时试验现场的温度一般应在0℃～40℃范围内，试验时相对湿度不超过85%，试验应当选择无雪无雨的天气进行，试验时风速不超过8.3m/s；（二）起重机的电源为三相交流，频率为50Hz，电压为380V（允差为-15%～10%），或符合样机对电源的特殊要求；（三）制造单位应当提供试验所需的试验载荷试验载荷的精度为±1%；（四）试验现场的环境不得有易燃、易爆及腐蚀性气体，场地周围应当设置安全警戒线，试验场内应当有安全管理措施；（五）参加试验的特种设备作业人员，必须符合特种设备作业的有关规定；（六）缆索起重机运行轨道接地电阻应当小于4Ω，运行轨道铺设必须符合SD160-85《水利电力建设用起重机技术条件》的规定。第七条型式试验用仪器和量具应当经过检定合...
