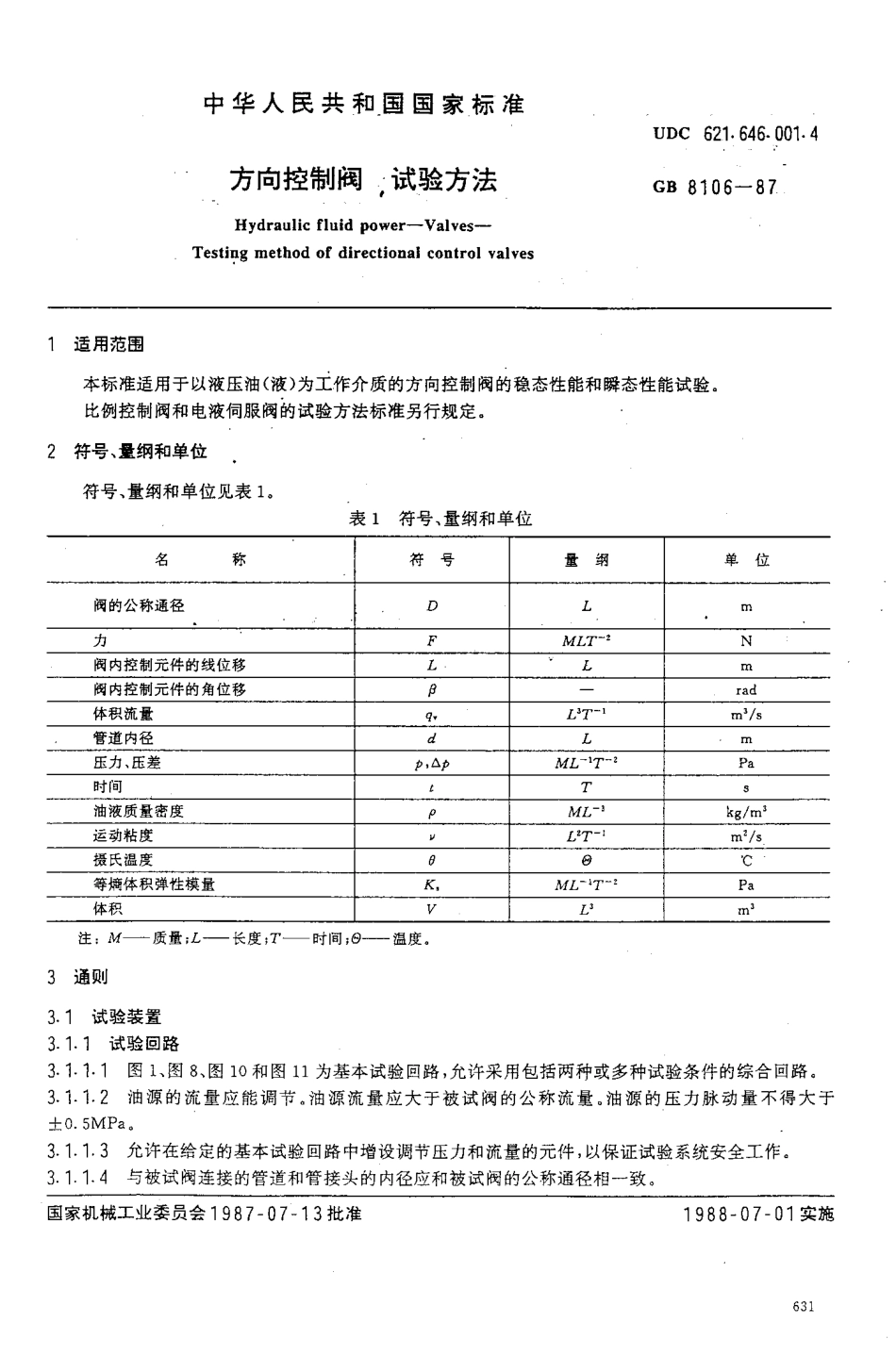

中华人民共和国国家标准UDC621.646.001方向控制阀，试验方法Gs8106一87Hydraulicfluidpower-Valves-Testingmethodofdirectionalcontrolvalves适用范围本标准适用于以液压油(液)为工作介质的方向控制阀的稳态性能和瞬态性能试验。比例控制阀和电液伺服阀的试验方法标准另行规定。符号、最纲和单位符号、量纲和单位见表1,表1符号、量纲和单位名称符号量纲单位阀的公称通径几DLn1力}M乙T-N阀内控制元件的线位移}一n1阀内控制元件的角位移prad体积流量Q甲VT-'m3/5管道内径}一】11压力、压差P,Of二一'T-'{}时间eTS油液质量密度PM乙一3kg/.'运动粘度PVT'm'/s摄氏温度夕}}等嫡体积弹性模量KML-'T-=Pa体积V}}注:M—质量;L—长度T—时间;)-温度.通则试验装置试验回路1图1、图8、图10和图11为基本试验回路，允许采用包括两种或多种试验条件的综合回路。2油源的流量应能调节。油源流量应大于被试阀的公称流量。油源的压力脉动量不得大于313131川士0.5MPa,3.1.1.3允许在给定的基本试验回路中增设调节压力和流量的元件，以保证试验系统安全工作。3.1.1.4与被试阀连接的管道和管接头的内径应和被试阀的公称通径相一致。国家机械工业委员会1987一07一13批准1988一07一01实施Gs8106一873.1.2”测压点的位23.1.2.1进口测压点的位置进口测压点应设置在扰动源(如阀、弯头)的下游和被试阀上游之间.距扰动源的距离应大于10山距被试阀的距离为5d.3.1.2.2出口测压点的位置进口测压点应设置在被试阀下游10d处。3.1.2.3按C级精度测试时，若测压点的位置与上述要求不符，应给出相应修正值。3.1.3测压孔3.1.3.1测压孔直径不得小于工mm，不得大于6mm,3.1.3.2测压孔长度不得小于测压孔直径的2倍.3.1.3.3测压孔中心线和管道中心线垂直。管道内表面与测压孔的交角处应保持尖锐，但不得有毛刺。3.1.3.4测压点与测量仪表之间连接管道的内径不得小于3mm,3.1.3.5测压点与测量仪表连接时，应排除连接管道中的空气。3.1.4温度测t点的位里温度测量点应设置在被试阀进口测压点上游15d处.3.1.5油液固体污染等级3.1.5.1在试验系统中，所用的液压油(液)的固体污染等级不得高于19/16。有特殊试验要求时可另作规定。3-1.5.2试验时，因淤塞现象而使在一定的时间间隔内对同一参数进行数次测量所测得的量值不一致时，要提高过滤器的过滤精度，并在试验报告中注明此时间间隔值。3.1.5.3在试验报告中注明过滤器的安装位置、类型和数量。3.1.5.4在试验报告中注明油液的固体污染等级，并注明测定污染等...
