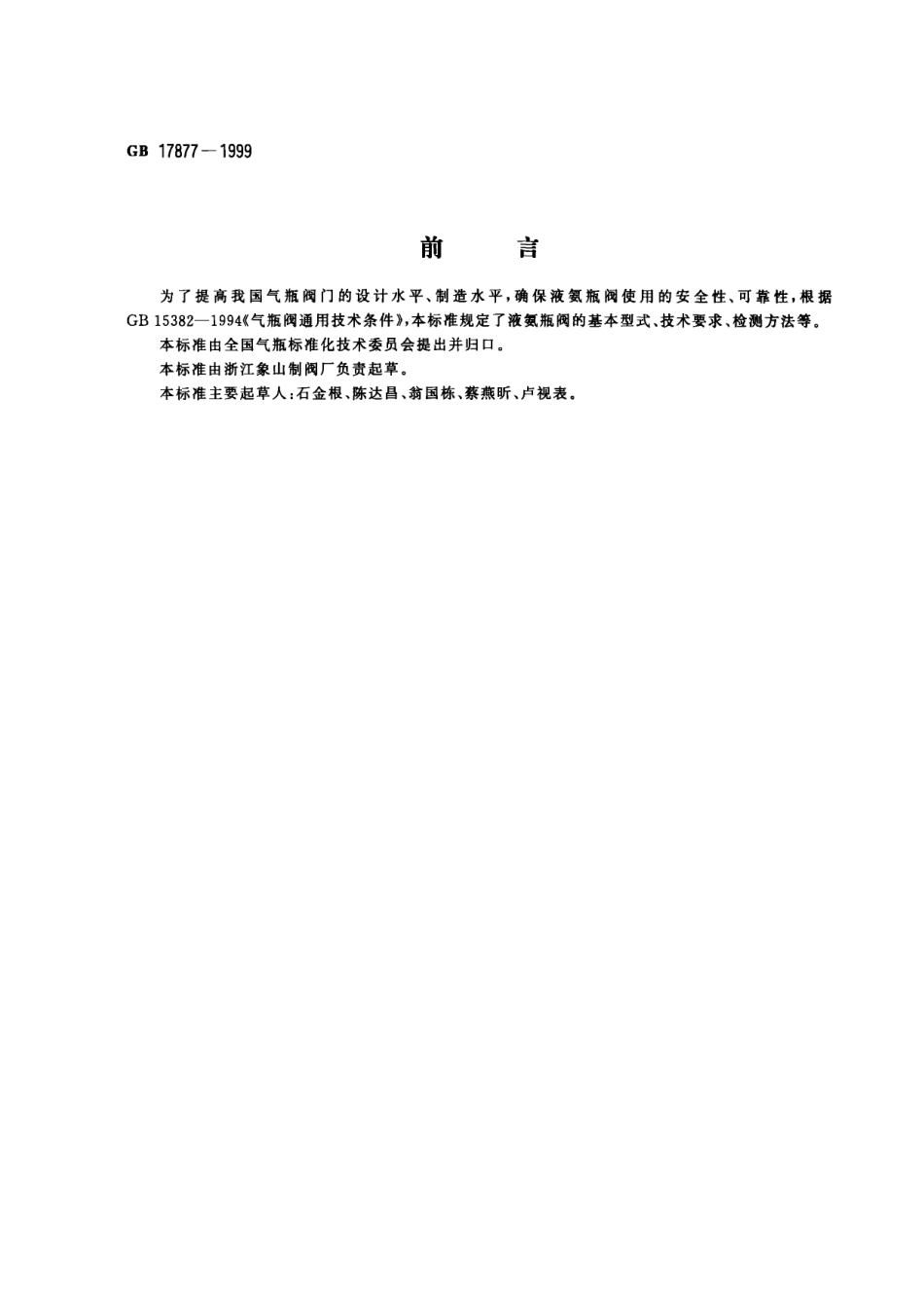

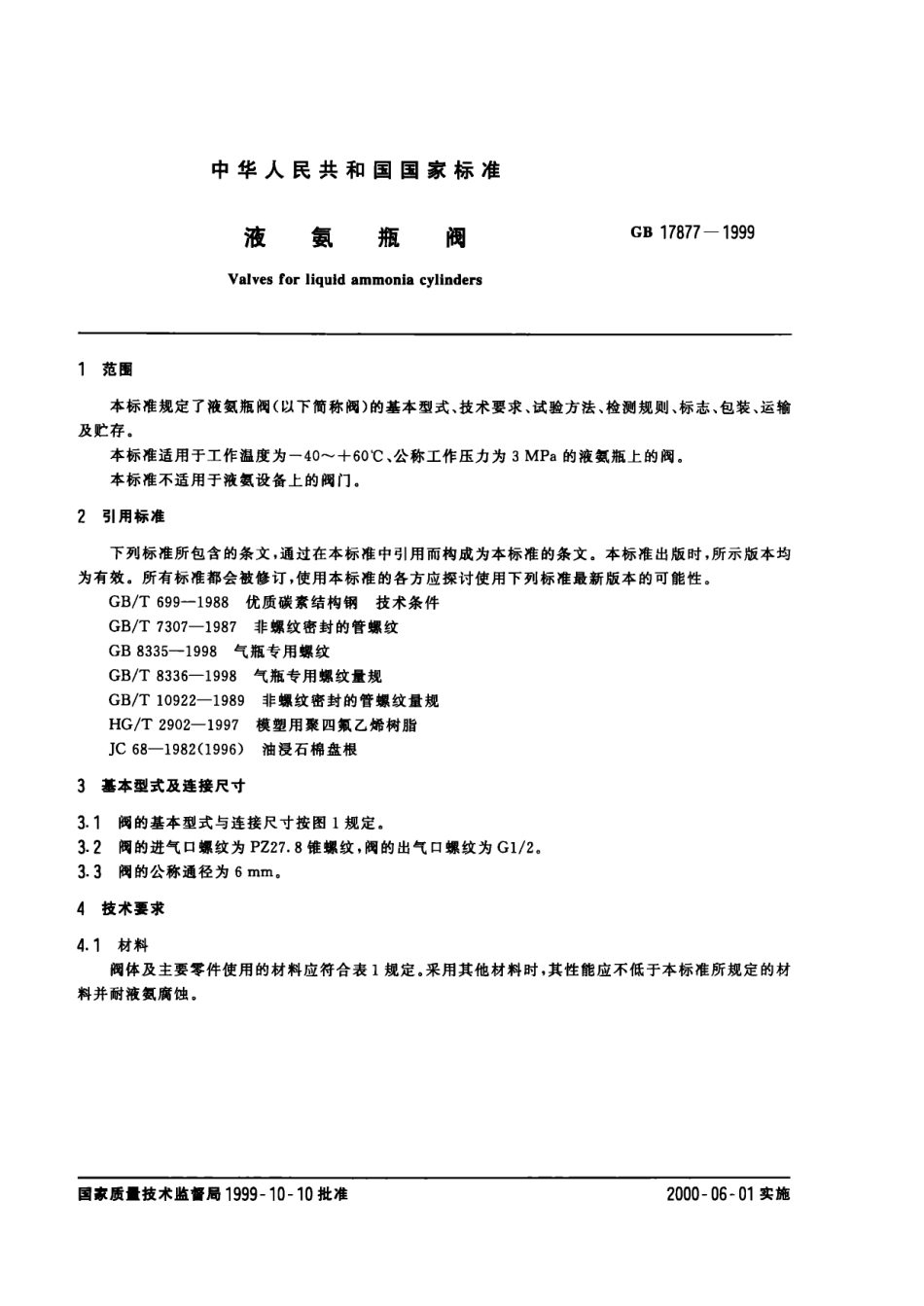

Gs17877一1999前含耳二1为了提高我国气瓶阀门的设计水平、制造水平，确保液氨瓶阀使用的安全性、可靠性，根据G1315382-1994《气瓶阀通用技术条件》，本标准规定了液氨瓶阀的基本型式、技术要求、检测方法等。本标准由全国气瓶标准化技术委员会提出并归口。本标准由浙江象山制阀厂负责起草。本标准主要起草人：石金根、陈达昌、翁国栋、蔡燕听、卢视表。中华人民共和国国家标准液氨瓶阀GB17877一1999Valvesforliquidammoniacylinders范围本标准规定了液氨瓶阀（以下简称阀）的基本型式、技术要求、试验方法、检测规则、标志、包装、运输及贮存。本标准适用于工作温度为一40^-+60`C、公称工作压力为3MPa的液氨瓶上的阀。本标准不适用于液氨设备上的阀门。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文．本标准出版时，所示版本均为有效．所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699-1988优质碳素结构钢技术条件GB/T7307-1987非螺纹密封的管螺纹GB8335-1998气瓶专用螺纹GB/T8336-1998气瓶专用螺纹量规GB/T10922-1989非螺纹密封的管螺纹量规HG/T2902-1997模塑用聚四氟乙烯树脂JC68-19820996）油浸石棉盘根3甚本型式及连接尺寸阀的基本型式与连接尺寸按图1规定。阀的进气口螺纹为PZ27.8锥螺纹，阀的出气口螺纹为G1/2,阀的公称通径为6mm,月．．内了‘，曰…内Jl口q曰4技术要求4.1材料阀体及主要零件使用的材料应符合表1规定。采用其他材料时，其性能应不低于本标准所规定的材料并耐液氨腐蚀。国家质，技术监份局1999一10一10批准2000一06一01实施GB17877一1999︵玉州︶闰Ot1-阀杆；2一压帽；3-阀体摊一安全帽图1表1│零件名称│材料││名称│牌号│标准号││阀体│优质碳紊结构钢│20│GB/T699││安全帽、压帽││35│││阀杆││45│││密封圈│油浸石棉盘根││JC68│││聚四氟乙烯│F-4│HG/T290.2│4.2加工要求4.2.1阀体必须经过锻压，表面不得有宏观可见裂纹、气孔、摺皱、夹杂物和未充满等有损阀性能的缺陷。4.2.2阀的进气口螺纹应符合GB8335的规定；出气口螺纹应符合GB/T7307-1987的B级精度的规定。4.2.3阀体及其他金属零件表面均应进行防腐蚀处理。4.3性能要求4.3.1启闭力矩在公称工作压力下，阀的启闭力矩应不大于10N"m,4.3.2气密性在公称工作压力下，阀处于关闭或任意开启状态应无泄漏。4.3.3耐振性在公称工作压力下，阀应能承受振幅2mm,频率33Hz的振动。阀所有连接处...
