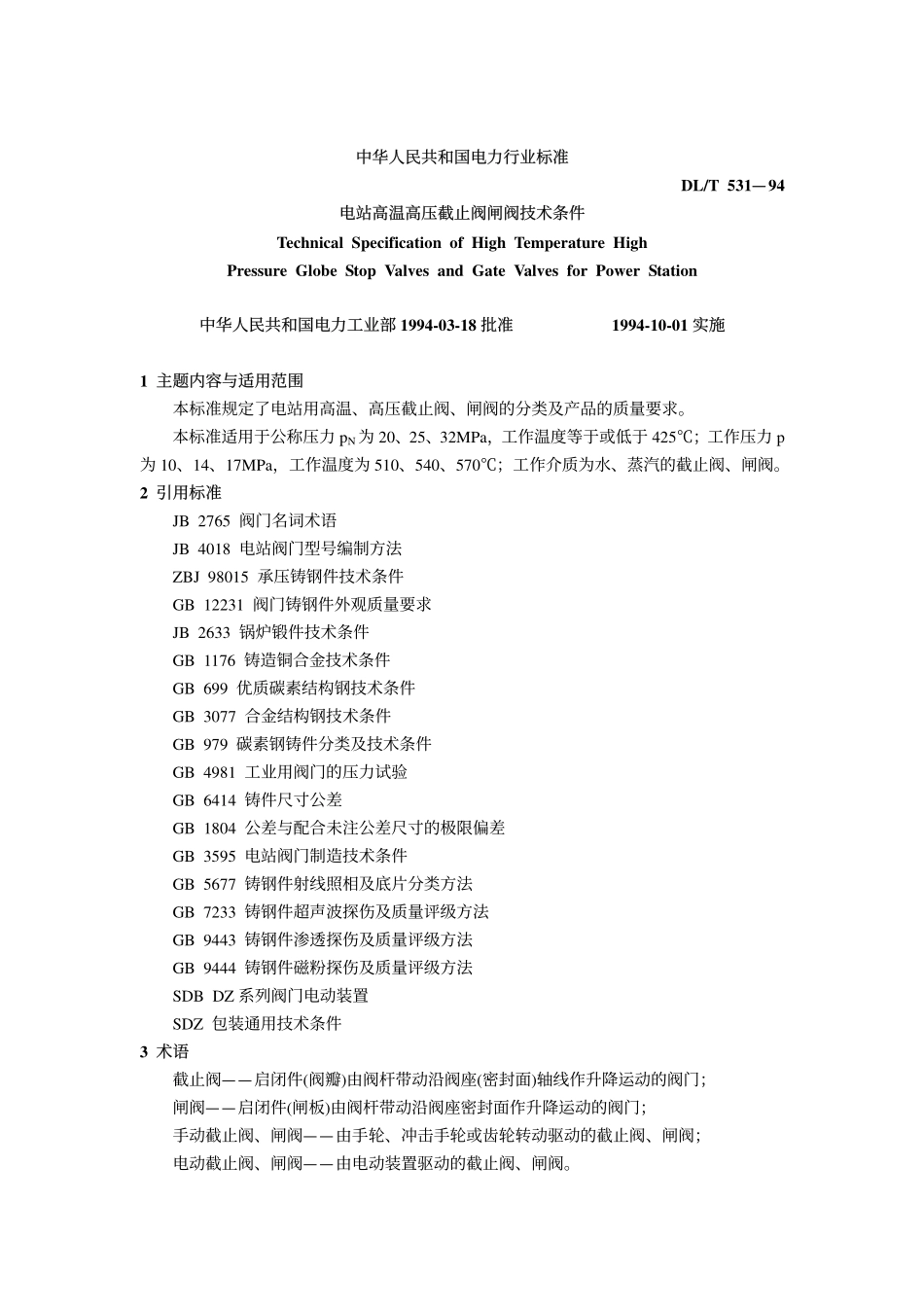

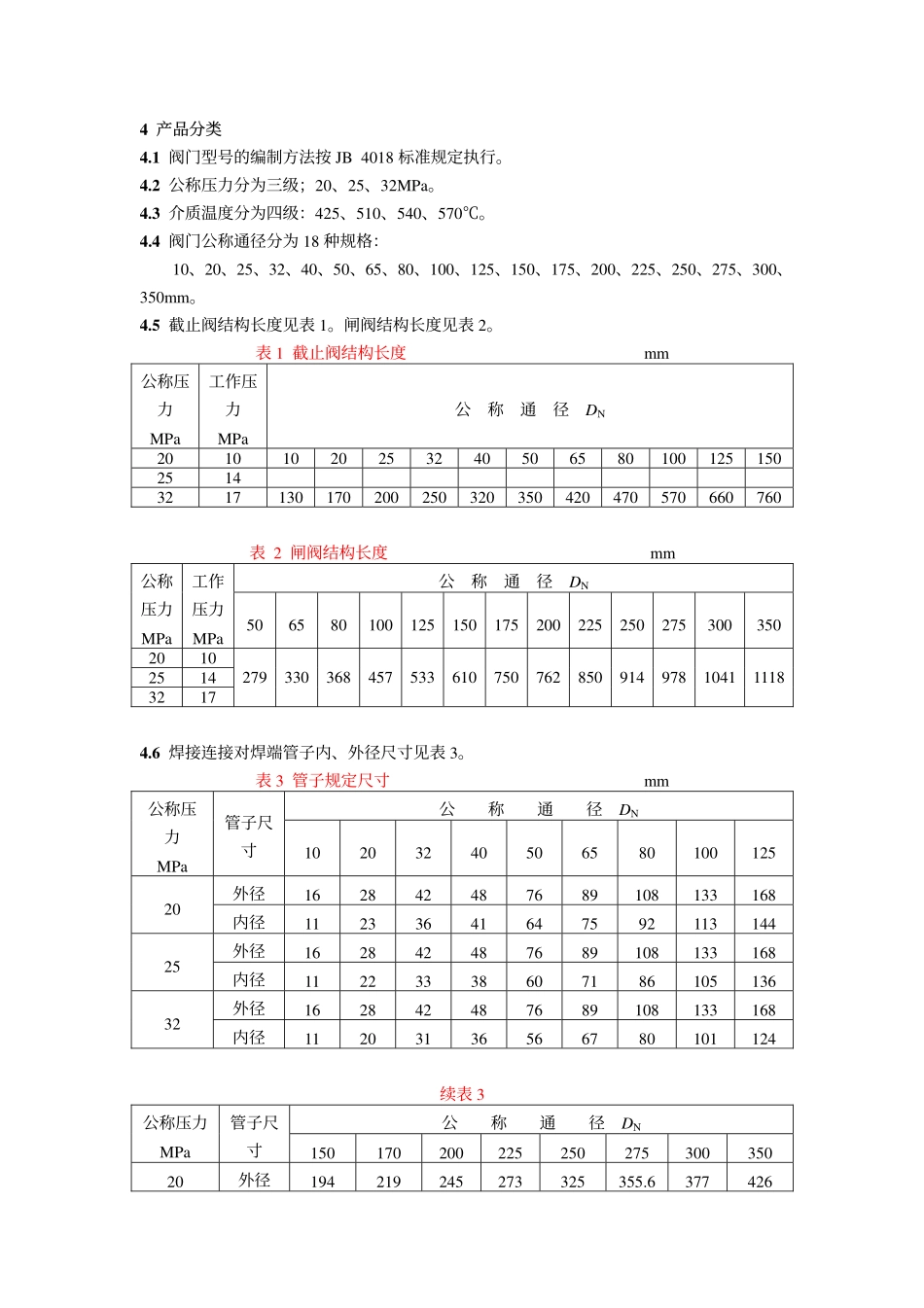

中华人民共和国电力行业标准DL/T531—94电站高温高压截止阀闸阀技术条件TechnicalSpecificationofHighTemperatureHighPressureGlobeStopValvesandGateValvesforPowerStation中华人民共和国电力工业部1994-03-18批准1994-10-01实施1主题内容与适用范围本标准规定了电站用高温、高压截止阀、闸阀的分类及产品的质量要求。本标准适用于公称压力pN为20、25、32MPa，工作温度等于或低于425℃；工作压力p为10、14、17MPa，工作温度为510、540、570℃；工作介质为水、蒸汽的截止阀、闸阀。2引用标准JB2765阀门名词术语JB4018电站阀门型号编制方法ZBJ98015承压铸钢件技术条件GB12231阀门铸钢件外观质量要求JB2633锅炉锻件技术条件GB1176铸造铜合金技术条件GB699优质碳素结构钢技术条件GB3077合金结构钢技术条件GB979碳素钢铸件分类及技术条件GB4981工业用阀门的压力试验GB6414铸件尺寸公差GB1804公差与配合未注公差尺寸的极限偏差GB3595电站阀门制造技术条件GB5677铸钢件射线照相及底片分类方法GB7233铸钢件超声波探伤及质量评级方法GB9443铸钢件渗透探伤及质量评级方法GB9444铸钢件磁粉探伤及质量评级方法SDBDZ系列阀门电动装置SDZ包装通用技术条件3术语截止阀——启闭件(阀瓣)由阀杆带动沿阀座(密封面)轴线作升降运动的阀门；闸阀——启闭件(闸板)由阀杆带动沿阀座密封面作升降运动的阀门；手动截止阀、闸阀——由手轮、冲击手轮或齿轮转动驱动的截止阀、闸阀；电动截止阀、闸阀——由电动装置驱动的截止阀、闸阀。4产品分类4.1阀门型号的编制方法按JB4018标准规定执行。4.2公称压力分为三级；20、25、32MPa。4.3介质温度分为四级：425、510、540、570℃。4.4阀门公称通径分为18种规格：10、20、25、32、40、50、65、80、100、125、150、175、200、225、250、275、300、350mm。4.5截止阀结构长度见表1。闸阀结构长度见表2。表1截止阀结构长度mm公称压力MPa工作压力MPa公称通径DN2010102025324050658010012515025143217130170200250320350420470570660760表2闸阀结构长度mm公称通径DN公称压力MPa工作压力MPa506580100125150175200225250275300350201025143217279330368457533610750762850914978104111184.6焊接连接对焊端管子内、外径尺寸见表3。表3管子规定尺寸mm公称通径DN公称压力MPa管子尺寸10203240506580100125外径16284248768910813316820内径11233641647592113144外径16284248768910813316825内径11223338607186105136外径16284248768910813316832...
