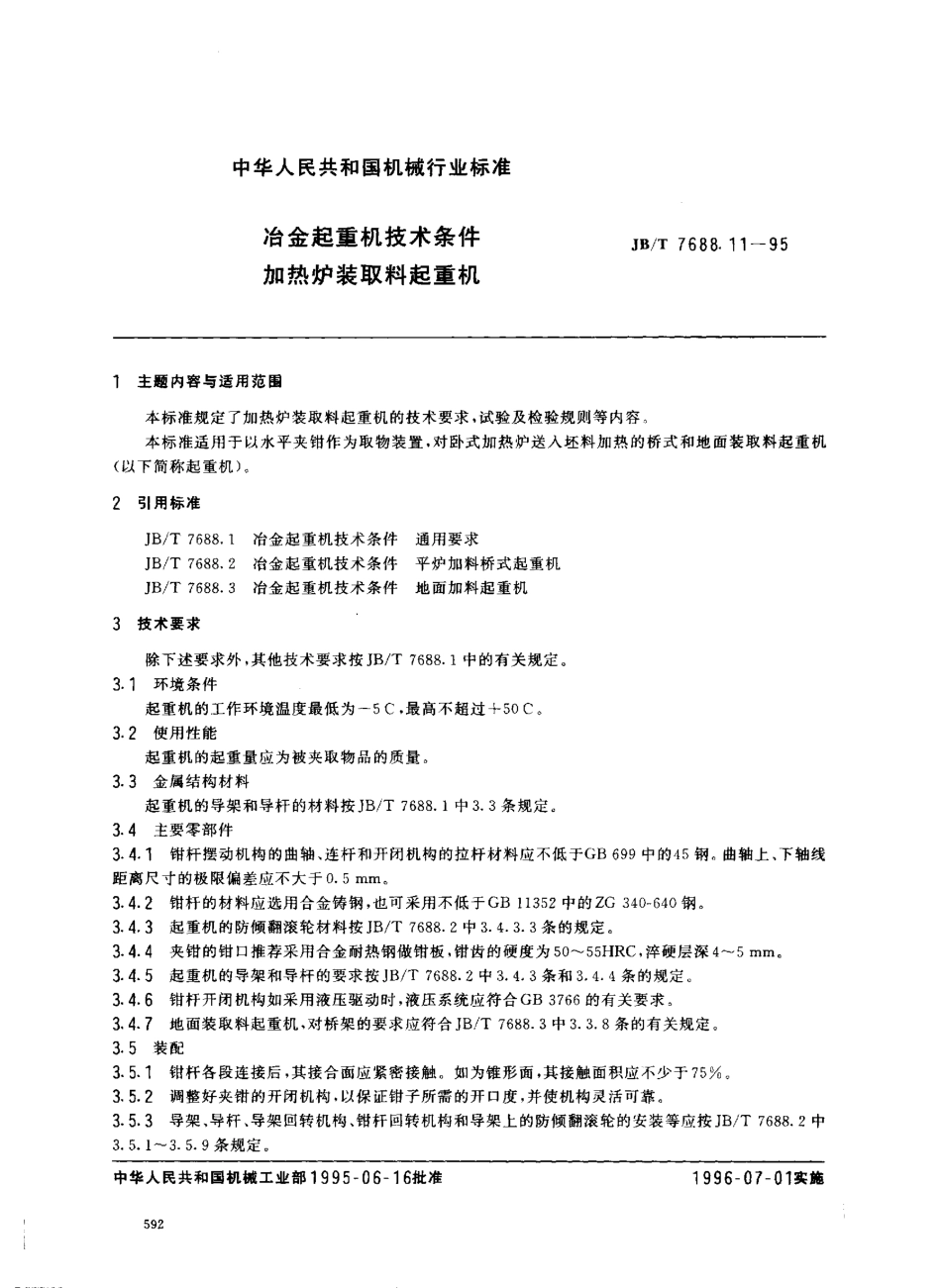

中华人民共和国机械行业标准冶金起重机技术条件加热炉装取料起重机JB/T7688.11一951主题内容与适用范围本标准规定了加热炉装取料起重机的技术要求，试验及检验规则等内容本标准适用于以水平夹钳作为取物装置，对卧式加热炉送人坯料加热的桥式和地面装取料起重机(以下简称起重机)2引用标准JB/T7688.1冶金起重机技术条件通用要求JB/T7688.2冶金起重机技术条件平炉加料桥式起重机JB/T7688.3冶金起重机技术条件地面加料起重机3技术要求除下述要求外，其他技术要求按JB/T7688.1中的有关规定。3.1环境条件起重机的工作环境温度最低为一5C，最高不超过4-50C,3.2使用性能起重机的起重量应为被夹取物品的质量3.3金属结构材料起重机的导架和导杆的材料按JB/T7688.1中3.3条规定3.4主要零部件3.4.1钳杆摆动机构的曲轴、连杆和开闭机构的拉杆材料应不低于GB699中的45钢曲轴上、下轴线距离尺寸的极限偏差应不大于。.5mm3.4.2钳杆的材料应选用合金铸钢，也可采用不低于GB11352中的ZG340-640钢3.4.3起重机的防倾翻滚轮材料按JB/T7688.2中3.4.3.3条的规定。3.4.4夹钳的钳口推荐采用合金耐热钢做钳板，钳齿的硬度为50-55HRC,淬硬层深4-5mm.3.4.5起重机的导架和导杆的要求按JB/T7688.2中3.4.3条和3.4.4条的规定3.4.6钳杆开闭机构如采用液压驱动时，液压系统应符合GB3766的有关要求3.4.7地面装取料起重机，对桥架的要求应符合JB/T7688.3中3.3.8条的有关规定。3.5装配3.5.1钳杆各段连接后，其接合面应紧密接触。如为锥形面，其接触面积应不少于75%。3.5.2调整好夹钳的开闭机构，以保证钳子所需的开口度，并使机构灵活可靠3.5.3导架、导杆、导架回转机构、钳杆回转机构和导架上的防倾翻滚轮的安装等应按JB/T7688.2中3.5.1一3.5.9条规定中华人民共和国机械工业部1995一06-16批准1996-07-01实施.JB/'r7688.11一953.5.4地面装取料起重机的跨度极限偏差和由小车车轮量出的轨距极限偏差按JB/T7688.3中3.4.6条和3.4.7条的规定3.6安全、卫生3.6.1桥式装取料起重机主小车和地面装取料起重机小车上回转机构用蜗轮减速器应设有超载限制装置，其极限力矩为额定力矩的1.25倍。3.5.2桥式装取料起重机的主起升机构应设置下极限位置限制器。3.6.3对非滑环集电器的导杆和小车回转机构应设回转限位器，以防供电电缆绞乱、拉断。3.6.4桥式装取料起重机小车和地面装取料起重机小车应设有能移动小车的手轮装置，以防突然断电时，能将钳杆从炉内退出。3.6.5钳杆摆动机构宜设有摆动缓冲装置。3.6...
