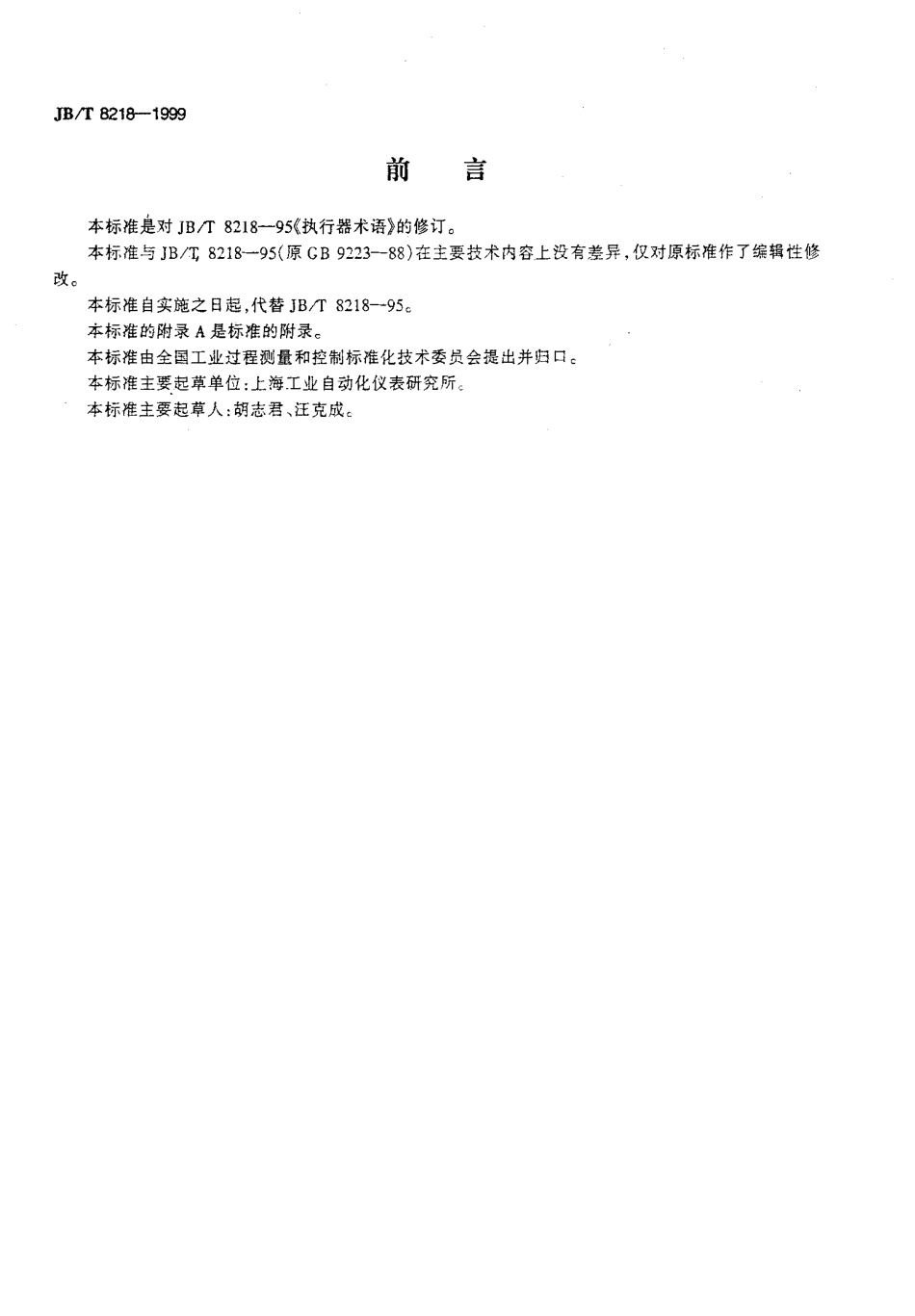

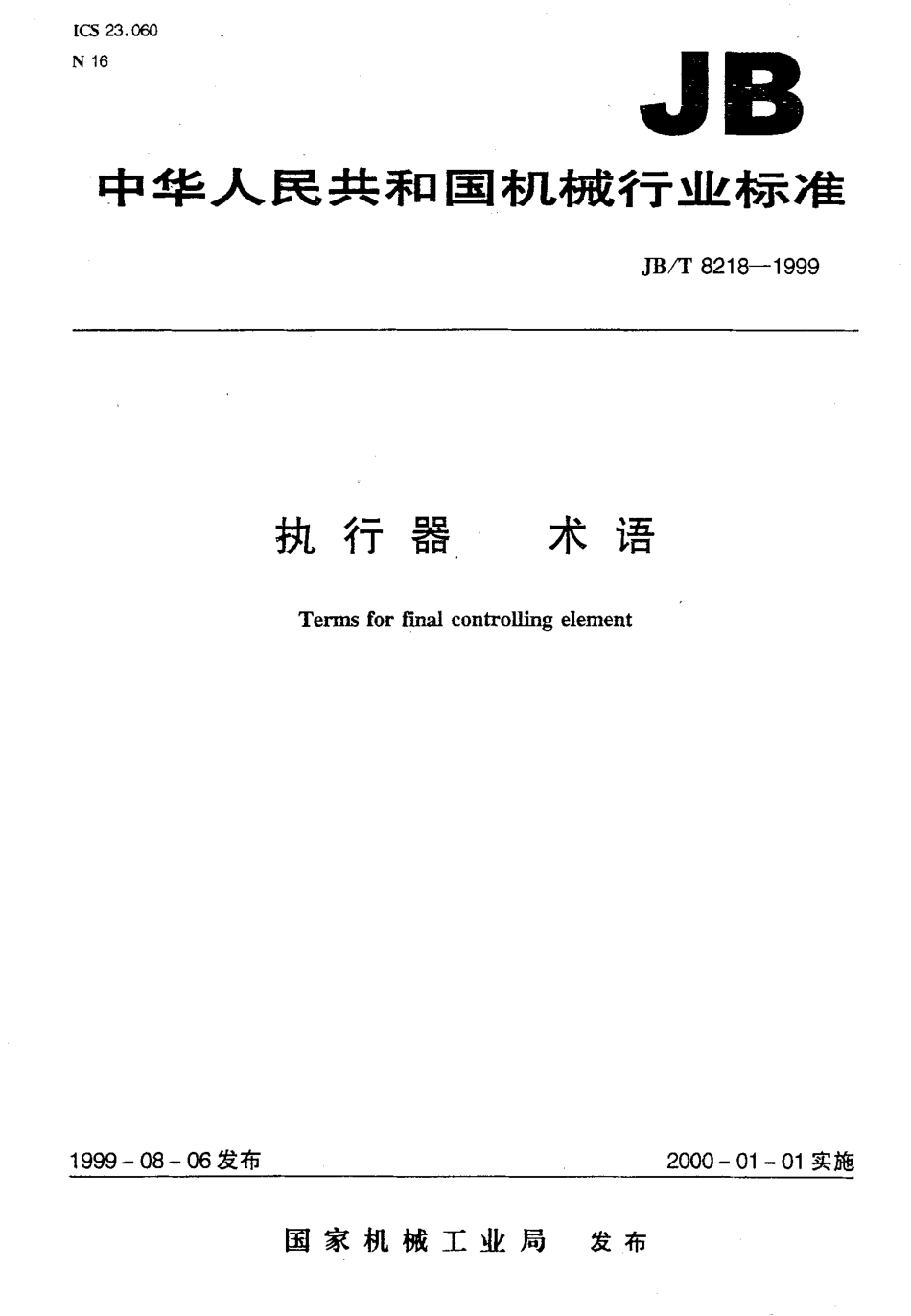

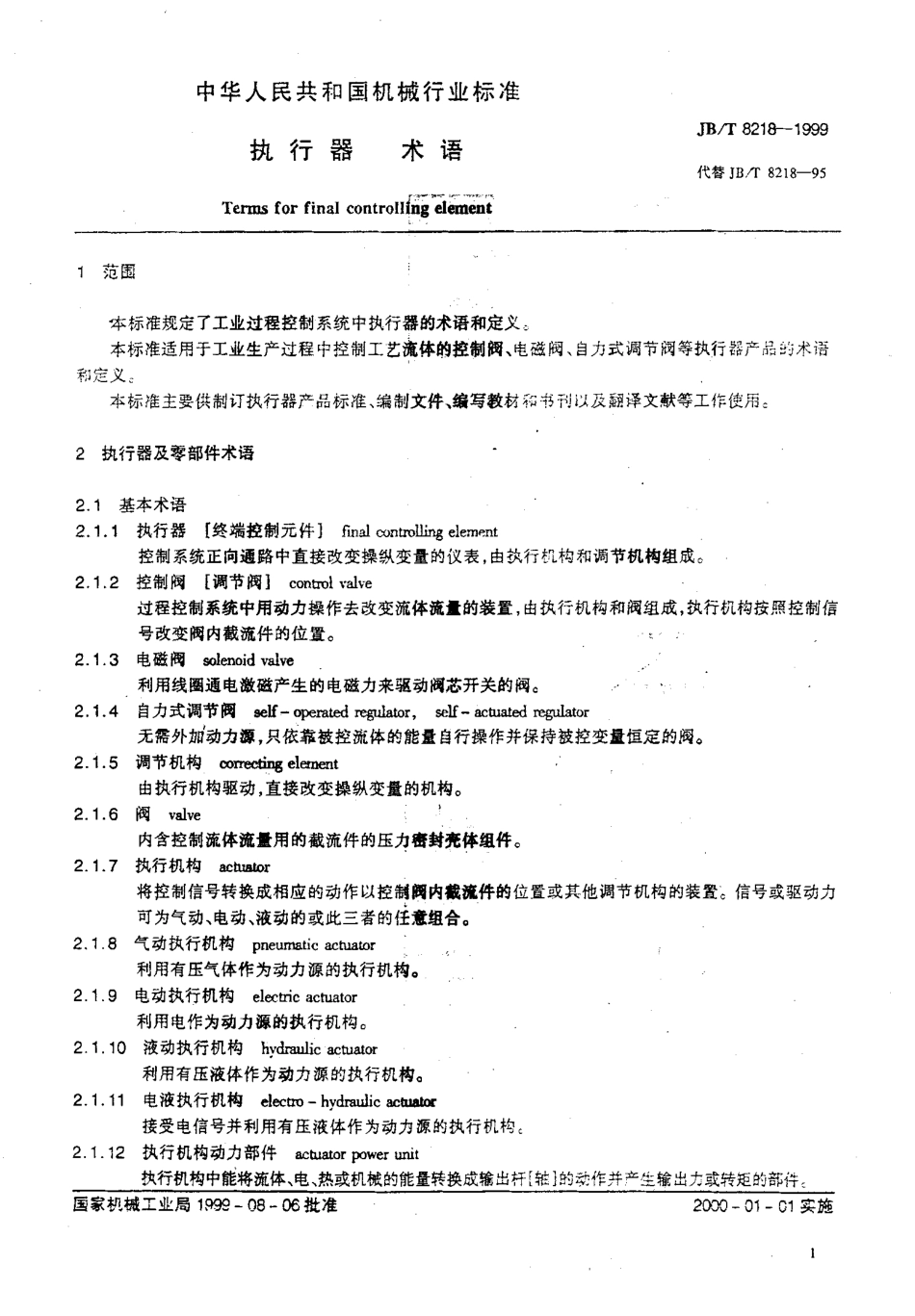

ICS23.060N16JB中华人民共和国机械行业标准JB/T8218-1999执行器术语Termsforfinalcontrollingelement1999一08一06发布2000一01一01实施国家机械工业局发布JB/T8218--1999前言本标准是对JB/f8218-95《执行器术语》的修订。本标准与JB/'L8218-95(原GB9223-88)在主要技术内容上没有差异，仅对原标准作了编辑性修本标准自实施之日起，代替JB/P8218-95,本标准的附录A是标准的附录。本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准主要起草单位:上海工业自动化仪表研究所本标准主要起草人:胡志君、汪克成。中华人民共和国机械行业标准JB/T8218-1999执行器术语代替IB/f8218-9Termsforfinalcontroll盆ngelemea范围体标准规定了工业过程控制系统中执行器的术语和定义本标准适用于工业生产过程中控制工艺流体的控制阀、电磁阀、自力式词节阀等执行器产品的术语和定义本标准主要供制订执行器产品标准、编制文件、编写教材和书刊以及翩泽文献等工作使用:2执行器及零部件术语2.1基本术语2.1.1执行器「终端控制元件]Finalcontrollingelement控制系统正向通路中直接改变操纵变量的仪表，由执行机构和调节机构组成。2.1.2控制阀【调节阀]controlvalve过程控制系统中用动力操作去改变流体流1t的装置，由执行机构和阀组成，执行机构按照控制信号改变阀内截派件的位置。2.1.3电磁阀solenoidvalve利用线圈通电激磁产生的电磁力来驱动阀芯开关的阀。2.1.4自力式调节阀self-operatedregulator,self-actuatedregulator无籍外丽动力派，只依靠被控流体的能夏自行操作并保持被控变量恒定的闷。2.1.5调节机构correctingelement由执行机构驱动，直接改变操纵变量的机构。2.1.6阀valve’内含控制流体流盈用的截流件的压力密封充体组件。2.1.7执行机构ach,-tnr将控制信号转换成相应的动作以控制闷内截流件的位置或其他调节机构的装置。信号或驱动力可为气动、电动、液动的或此三者的任惫组合。2.1.8气动执行机构pneumaticactuator利用有压气体作为动力源的执行机构。2.1.9电动执行机构electricactuator利用电作为动力源的执行机构。2.1.10液动执行机构hvdrauhcactuator利用有压液体作为动力源的执行机构。2.1.11电液执行机构electro一hydraulicactuator接受电信号并利用有压液体作为动力源的执行机构2.1.12执行机构动力部件actuatorpowertout执行机构中能将流体、电、热或机械的能量转换成输出杆【较l的动作并立生输出力或转矩的部件国家机械工业局1999一08一...
