[www.staffempire.com]-JBT 53200-1999对夹式刀形闸阀 产品质量分等.pdfVIP免费

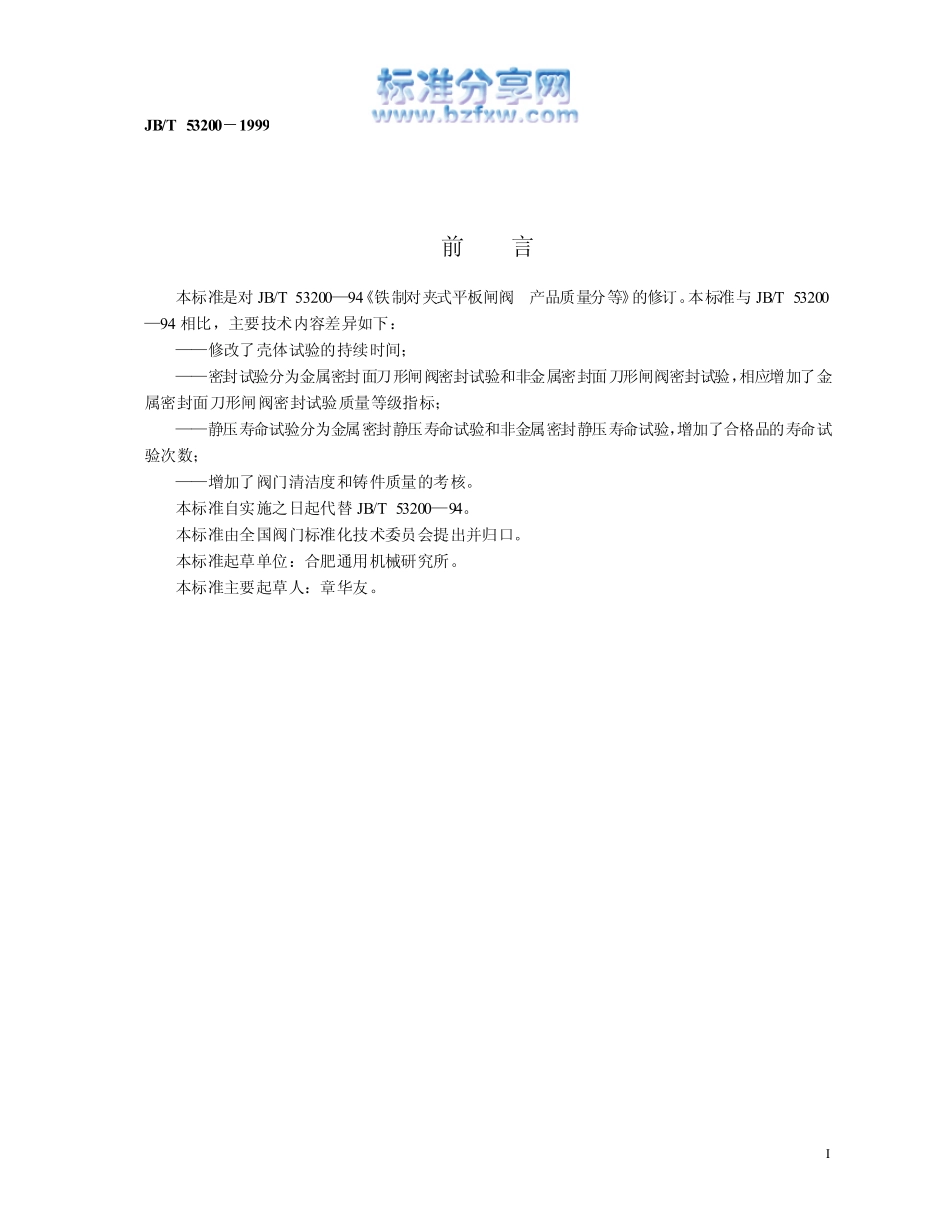

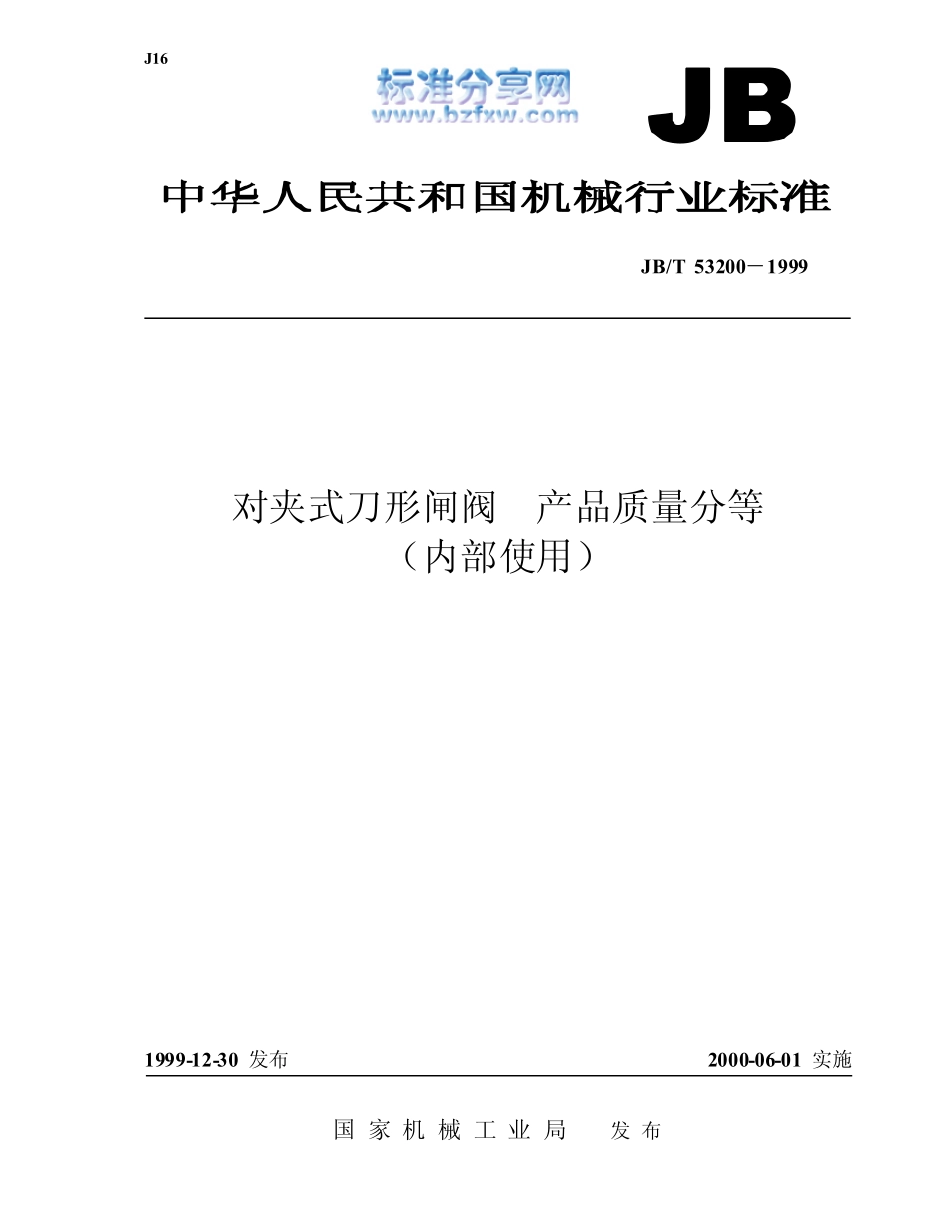

J16JB/T53200－1999对夹式刀形闸阀产品质量分等（内部使用）1999-12-30发布2000-06-01实施国家机械工业局发布I前言本标准是对JB/T53200—94《铁制对夹式平板闸阀产品质量分等》的修订。本标准与JB/T53200—94相比，主要技术内容差异如下：——修改了壳体试验的持续时间；——密封试验分为金属密封面刀形闸阀密封试验和非金属密封面刀形闸阀密封试验，相应增加了金属密封面刀形闸阀密封试验质量等级指标；——静压寿命试验分为金属密封静压寿命试验和非金属密封静压寿命试验，增加了合格品的寿命试验次数；——增加了阀门清洁度和铸件质量的考核。本标准自实施之日起代替JB/T53200—94。本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：合肥通用机械研究所。本标准主要起草人：章华友。JB/T53200－199911范围本标准规定了对夹式刀形闸阀产品的质量等级、试验方法、抽样和等级评定方法。本标准适用于公称压力PN≤2.5MPa，公称通径DN50~700mm的对夹式刀形闸阀（简称刀形闸阀）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13927—1992通用阀门压力试验JB/T7748—1995阀门清洁度和测定方法JB/T8691—1998对夹式刀形闸阀JB/T8858—1999闸阀静压寿命试验规程JB/T53173—1999阀门碳素钢铸件产品质量分等JB/T53183—1999阀门用灰铸铁件产品质量分等JB/T53243—1999通用阀门球墨铸铁件产品质量分等3产品质量等级3.1刀形闸阀根据质量水平和使用价值分为合格品、一等品和优等品三个等级。3.2刀形闸阀除符合JB/T8691规定外，各等级的考核项目和性能指标还应符合表1规定。4试验方法4.1壳体试验和密封试验按GB/T13927的规定。4.2静压寿命试验按JB/T8858的规定。4.3密封圈用三元乙丙橡胶的扯断强度以外协厂提供的试验报告为依据，密封圈的硬度用邵式硬度计测试。4.4内腔清洁度的测定按JB/T7748的规定。5抽样和等级评定方法5.1刀形闸阀产品抽样按相应产品标准的规定。5.2合格品、一等品和优等品的检测结果应达到相应等级质量指标的规定，不允许再次抽样。国家机械工业局1999-12-30批准中华人民共和国机械行业标准对夹式刀形闸阀产品质量分等（内部使用）JB/T53200－1999代替JB/T53200—942000-06-01实施JB/T53200－19992表1质量等级考核项目合格品一等品优等品压力MPa按GB/T13927—1992中表1的规定持续...
