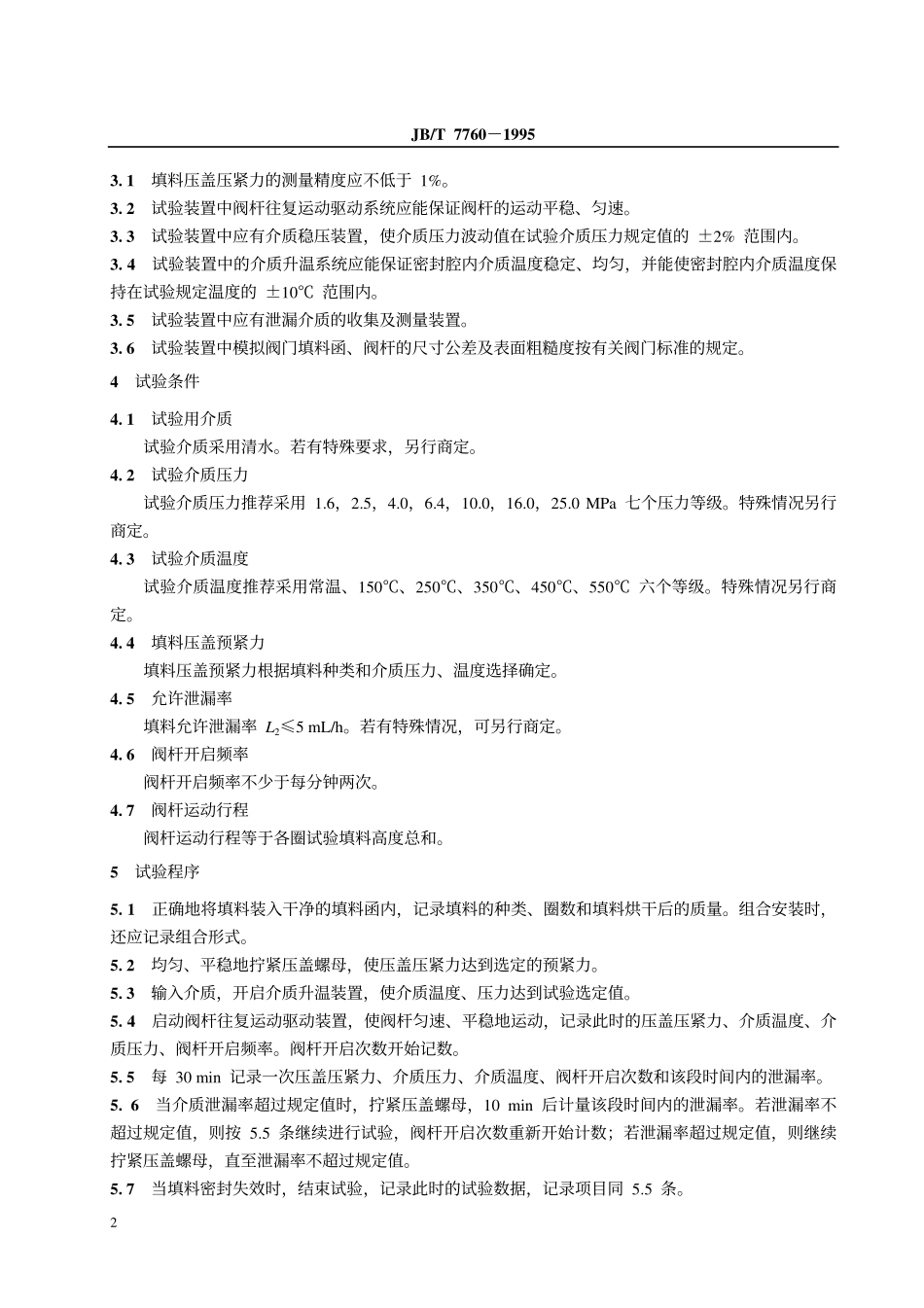

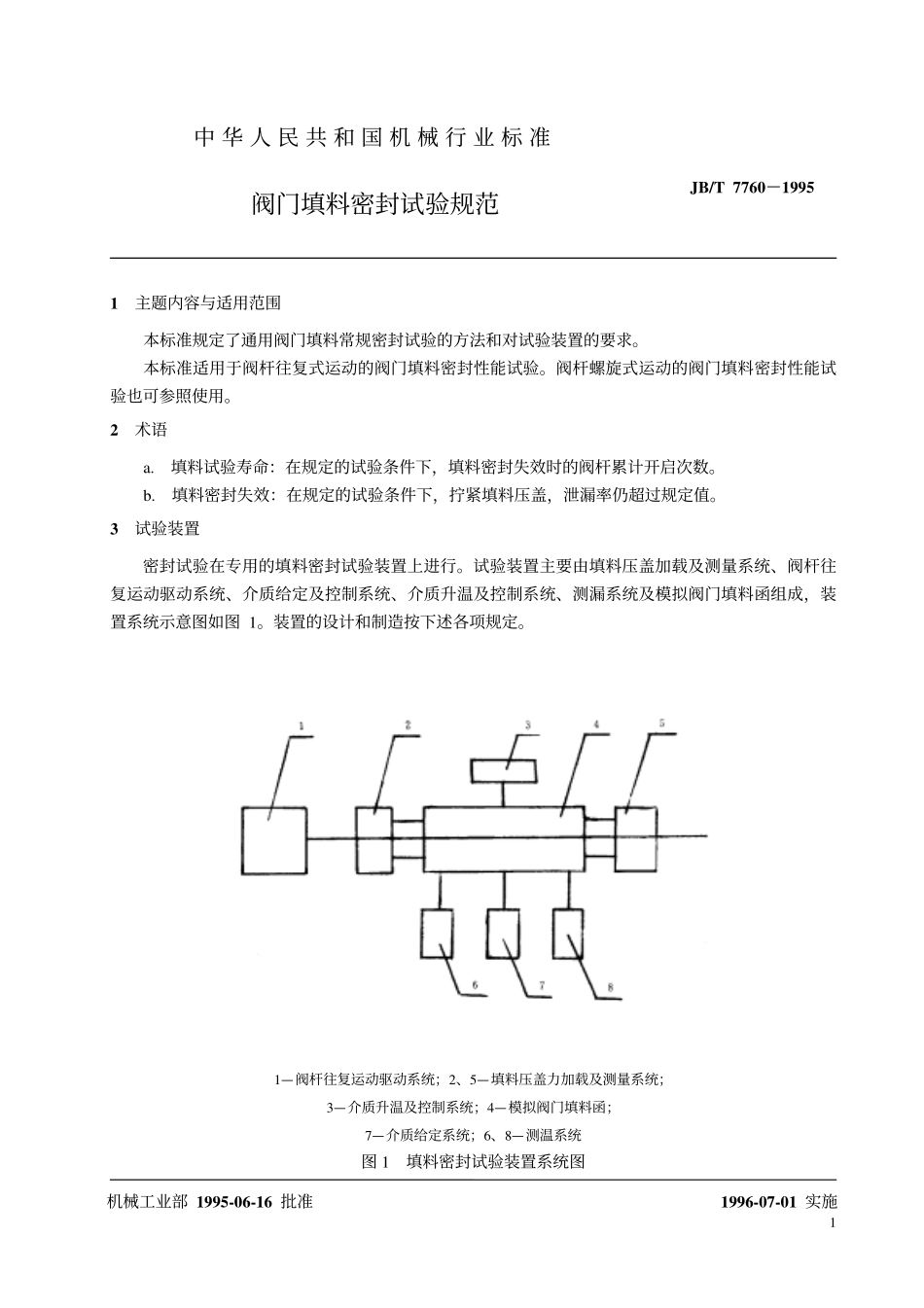

J22JB/T7760－1995阀门填料密封试验规范1995-06-16发布1996-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了通用阀门填料常规密封试验的方法和对试验装置的要求。本标准适用于阀杆往复式运动的阀门填料密封性能试验。阀杆螺旋式运动的阀门填料密封性能试验也可参照使用。2术语a.填料试验寿命：在规定的试验条件下，填料密封失效时的阀杆累计开启次数。b.填料密封失效：在规定的试验条件下，拧紧填料压盖，泄漏率仍超过规定值。3试验装置密封试验在专用的填料密封试验装置上进行。试验装置主要由填料压盖加载及测量系统、阀杆往复运动驱动系统、介质给定及控制系统、介质升温及控制系统、测漏系统及模拟阀门填料函组成，装置系统示意图如图1。装置的设计和制造按下述各项规定。1—阀杆往复运动驱动系统；2、5—填料压盖力加载及测量系统；3—介质升温及控制系统；4—模拟阀门填料函；7—介质给定系统；6、8—测温系统图1填料密封试验装置系统图机械工业部1995-06-16批准中华人民共和国机械行业标准阀门填料密封试验规范JB/T7760－19951996-07-01实施JB/T7760－199523.1填料压盖压紧力的测量精度应不低于1%。3.2试验装置中阀杆往复运动驱动系统应能保证阀杆的运动平稳、匀速。3.3试验装置中应有介质稳压装置，使介质压力波动值在试验介质压力规定值的±2%范围内。3.4试验装置中的介质升温系统应能保证密封腔内介质温度稳定、均匀，并能使密封腔内介质温度保持在试验规定温度的±10℃范围内。3.5试验装置中应有泄漏介质的收集及测量装置。3.6试验装置中模拟阀门填料函、阀杆的尺寸公差及表面粗糙度按有关阀门标准的规定。4试验条件4.1试验用介质试验介质采用清水。若有特殊要求，另行商定。4.2试验介质压力试验介质压力推荐采用1.6，2.5，4.0，6.4，10.0，16.0，25.0MPa七个压力等级。特殊情况另行商定。4.3试验介质温度试验介质温度推荐采用常温、150℃、250℃、350℃、450℃、550℃六个等级。特殊情况另行商定。4.4填料压盖预紧力填料压盖预紧力根据填料种类和介质压力、温度选择确定。4.5允许泄漏率填料允许泄漏率L2≤5mL/h。若有特殊情况，可另行商定。4.6阀杆开启频率阀杆开启频率不少于每分钟两次。4.7阀杆运动行程阀杆运动行程等于各圈试验填料高度总和。5试验程序5.1正确地将填料装入干净的填料函内，记录填料的种类、圈数和填料烘干后的质量。组合安装时，还应记录组合形式。5.2均匀、平稳地拧紧压盖螺母，使压盖压...
