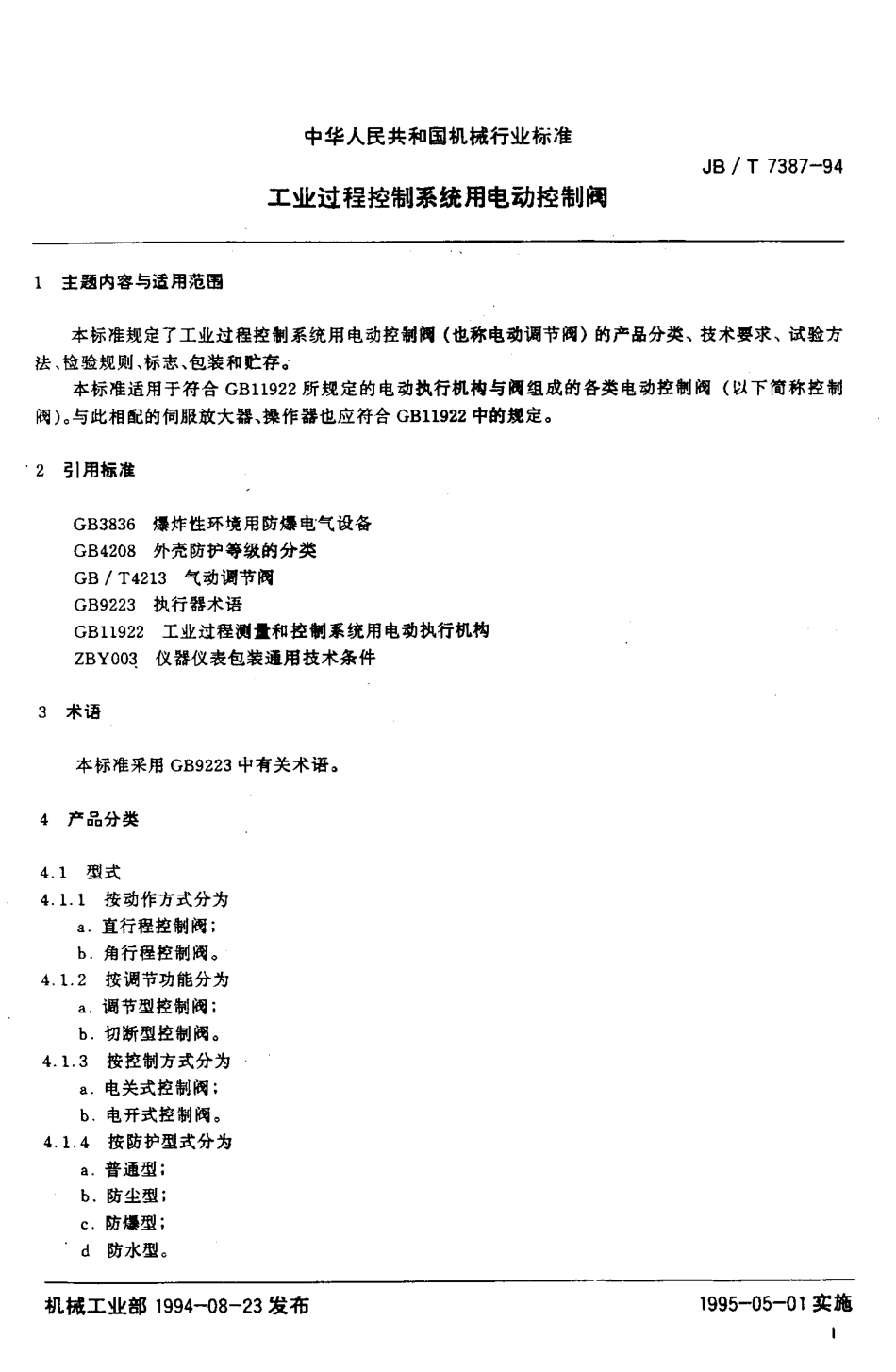

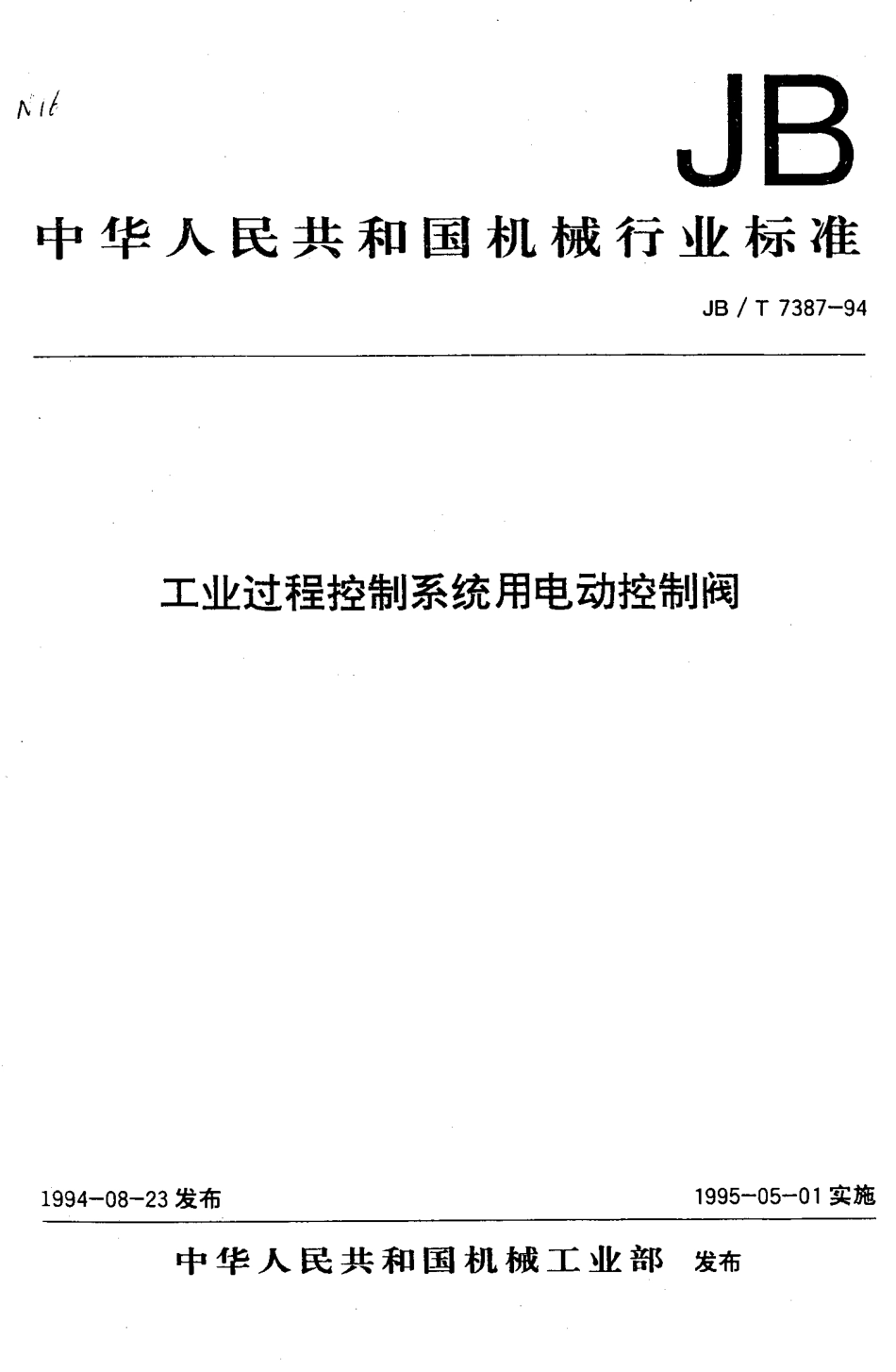

八d中华人民共和国机械行业标准JB/T7387-94工业过程控制系统用电动控制阀1994-08-23发布1995-05-01实施中华人民共和国机械工业部发布中华人民共和国机械行业标准JS/T7387-94工业过程控制系统用电动控制阀主题内容与适用范围本标准规定了工业过程控制系统用电动控制阎(也称电动调节阀)的产品分类、技术要求、试验方法、俭验规则、标志、包装和贮存‘本标准适用于符合GB11922所规定的电动执行机构与阀组成的各类电动控制阀(以下简称控制阀)。与此相配的伺服放大器、操作器也应符合GB11922中的规定。弓}用标准GB3836爆炸性环境用防姗电气设备GB4208外壳防护等级的分类GB/T4213气动调节阀GB9223执行器术语GB11922工业过程m1k和控制系统用电动执行机构ZBY003仪器仪表包装通用技术条件3术语本标准采用GB9223中有关术语。4产品分类4.1型式4.1.1按动作方式分为a.直行程控制阀;b.角行程控制阀。4.1.2按调节功能分为a.调节型控制阀:b.切断型控制阀。4.1.3按控制方式分为a.电关式控制阀;b.电开式控制阀。4.1.4按防护型式分为a.普通型;b.防尘型;c.防姗型;d防水型。机械工业部1994-08-23发布1995-05-01实施lJS/T7387-94注:根据禽要允许采用纽合防护型式或其他防护型式-42基本参数4.2.1公称通径控制阀的公称通径应自下列数值中选取:6,10,15,20.25,(32),40,50,(65),80,100,(125),150,200,250,300,350,400,500,600,700,800.900,1000,1200,1400,1600.1800,2000mm,注:括号中数值不推莽使用。4.2.2公称工作压力控制阀的公称工作压力应自下列数值中选取:0.1,0.4,0.6,1,1.6,2.5,4,6.3,(6.4),10,16,25,32,40,160,250MPa,4.2.3输人信号a.调节型控制阀直流输人信号范围:0一lOmA,4一20mA,0一lov,1一5V,b.切断型控制阀输入信号按执行机构电源电压选取。4.3正常工作条件4.3.1工作环境条件a.温度:一10一+55℃或一25一+7011;b相对湿度:5%一95%;c.大气压力:86一106kPa;d.周围空气中无起腐蚀作用的介质;e.特殊环境中使用的控制阀允许另行规定工作环境条件。43.2动力条件a.电源电压:单相220V允差X104，三相380V允差110%0b.电源频率:50H:允差11%;c谐波含量:小于5%;d特殊条件下使用的控制阀允许另行规定动力条件。4.4连接端型式a.控制阀连接端型式有法兰、焊接和螺纹三种;卜、控制阀连接瑞的型式和尺寸应符合相应的现行国家和行业标准;c.按用户需要可采用其他标准或特定的连接端型式和尺寸。5技术要求5.1基本误差调节型控制阀基本误差应不超过表1中规定的基本误差限，基本误差以控制阀...
