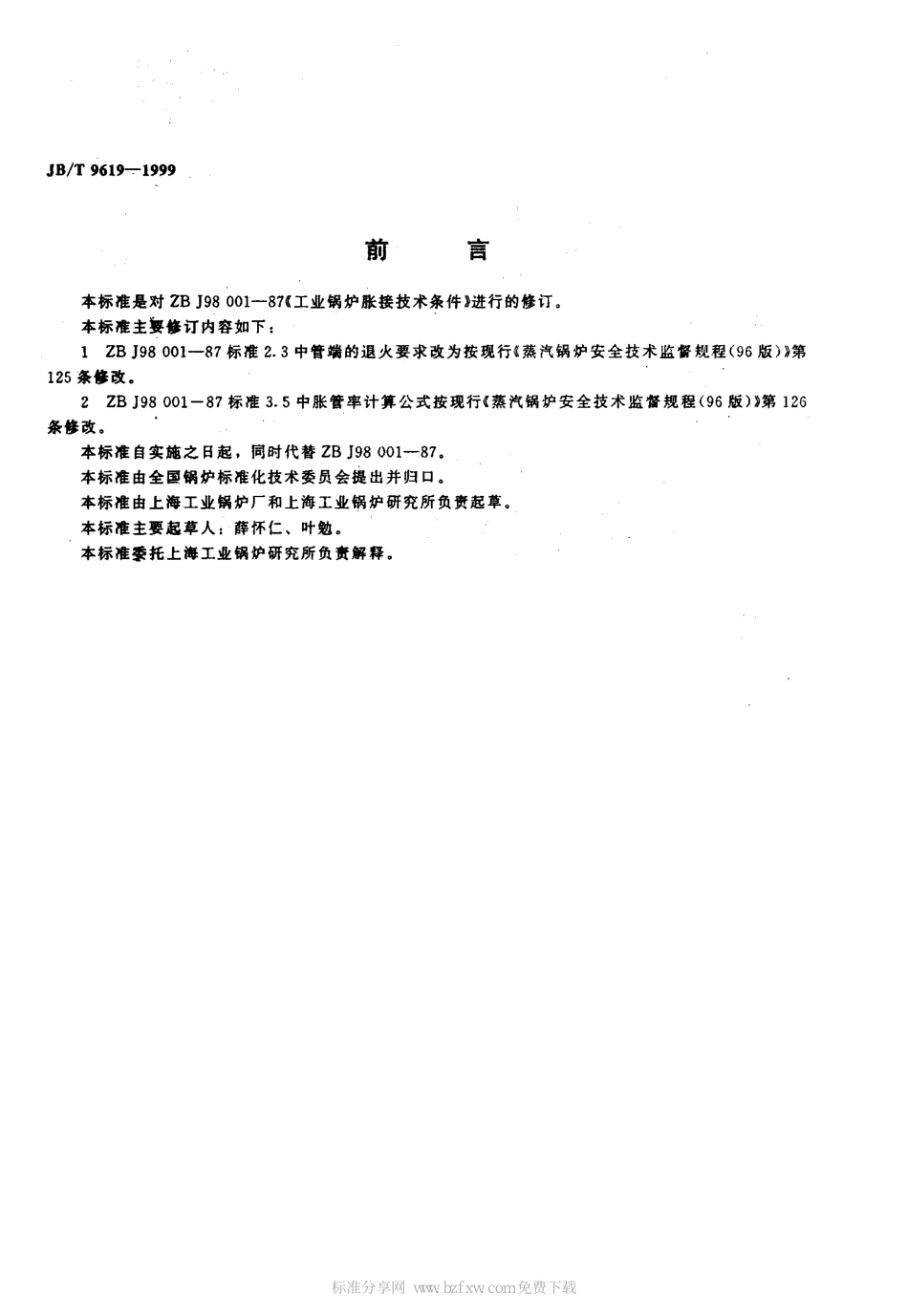

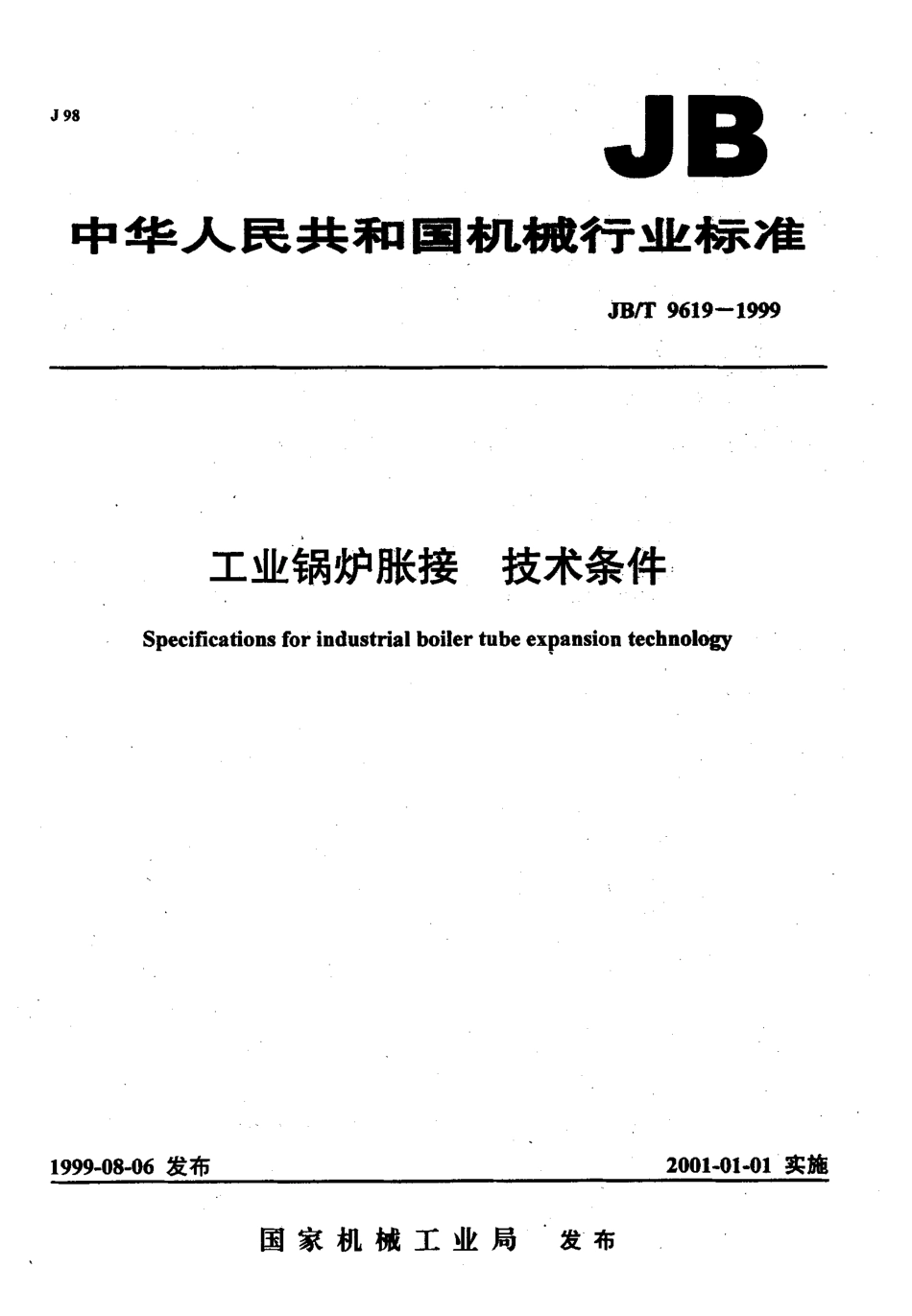

JB中华人民共和国机械行业标准JB/T9619-1999工业锅炉胀接技术条件Specificationsforindustrialboilertubeexpansiontechnology1999-08-06发布2001-01-01实施国家机械工业局发布JB/T9619-1999前言本标准是对ZBJ98001-87‘工业锅炉胀接技术条件》进行的修订。本标准主婆修订内容如下:1ZBJ98001-87标准2.3中管端的退火要求改为按现行《蒸汽锅炉安全技术监督规程(96版))第125条修改。2ZBJ98001-87标准3.5中胀管率计算公式按现行《蒸汽锅沪安全技术监督规程(96版)》第126条修改。本标准自实施之日起，同时代替ZBJ98001-87,本标准由全国锅炉标准化技术委员会提出并归口。本标准由上海工业锅炉厂和上海工业锅炉研究所负责起草。本标准主要起草人:薛怀仁、叶勉。本标准委托上海工业锅炉研究所负贵解释。标准分享网www.bzfxw.com免费下载中华人民共和国机械行业标准JB/T9619-1999工业锅炉胀接技术条件It*2BJ98001-e7Specificationsforindustrialboilerto妙expansiontechnology范围本标准规定了工业锅炉胀接设备、胀前准备、胀接及检查等技术要求。本标准适用于额定工作压力不大于2.5MPa以水为介质的固定式锅炉。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文.在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性.GB/T699-1988优质碳素结构钢钢号和一般技术条件GB/T1298-1986碳素工具钢技术条件GB3087-1982低中压锅炉用无缝钢管JB/T1611-1993锅炉管子制造技术条件JB/丁1612-1994锅炉水压试验技术条件3胀接设备3.1制造胀管器的材料应符合下列规定。一3.1.1壳体材料应符合GB/丁699的规定。3.1.2胀杆及滚柱材料应符合GB/T1298的规定。3.1.3制造胀管器的材料应具有完整的材料质量证明书。3.2胀管器的胀杆及滚柱的工作表面粗糙度不大于’令，胀杆的锥度应在‘，20--1:40之陈滚柱的锥度应在1:40-1:80之间。3.3胀管器的滚柱工作表面硬度不低于HRC52，胀杆工作表面硬度应比滚柱工作表面硬度高HRC6--1O3.4胀管器的胀杆全长直线度不大子0.lmm,3.5胀管器壳体上滚柱巢孔中心线应与壳体的轴心线倾斜，其夹角。为10^-20(图1)，同一胀管器各巢孔的倾斜应一致，巢孔锥度应与滚柱锥度相匹配。:’{图1胀管器的滚柱数量不宜少于4个。出厂胀管器盖板上应有产品规格的钢印，并附有产品质t证明书等技术文件。国家机械工业局1999-08-06批准2doo-ol-olAS1JB/T9619-19993.8胀管设备转速一般不得超过60r...
