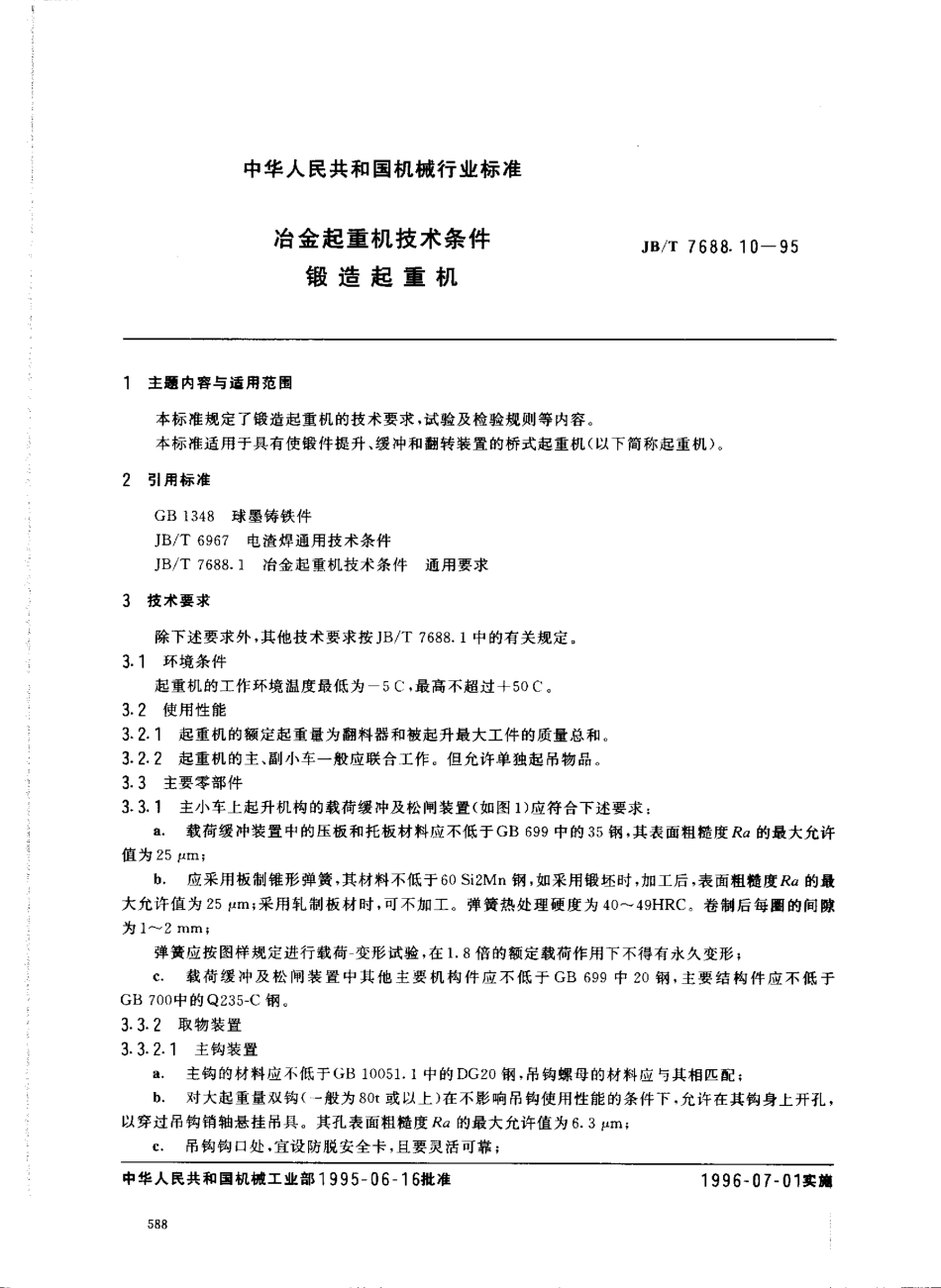

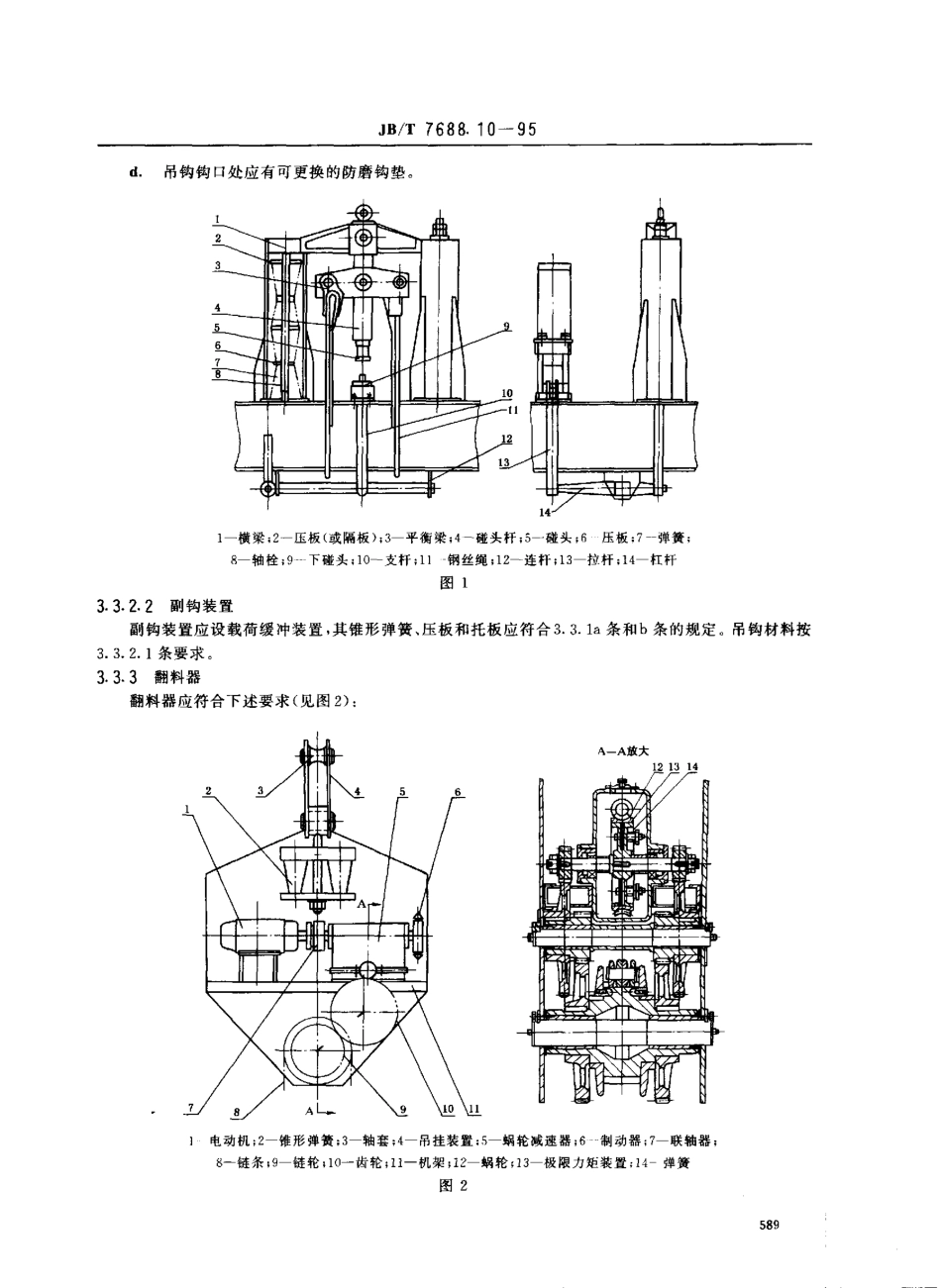

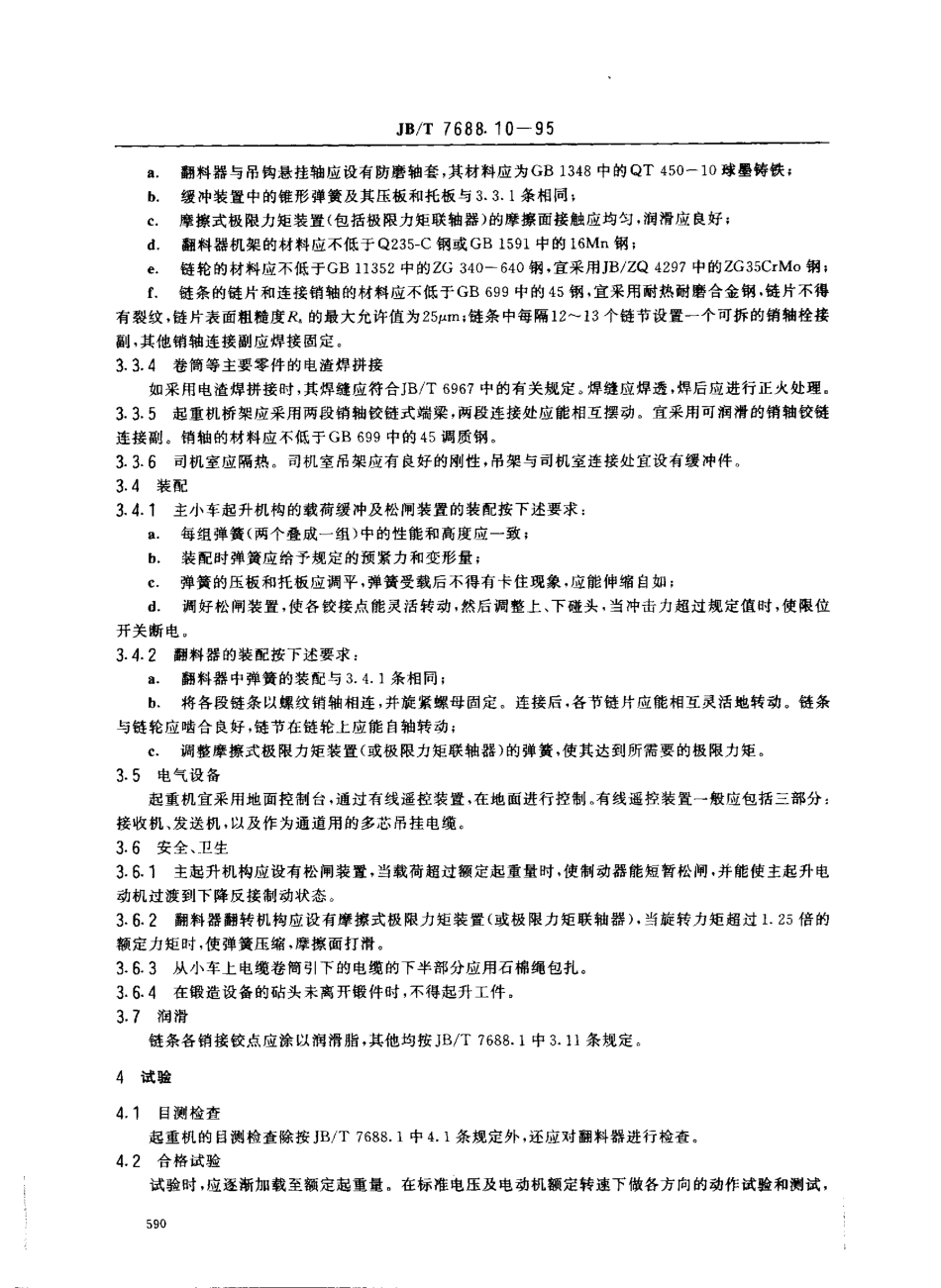

中华人民共和国机械行业标准冶金起重机技术条件锻造起重机JB/T7688.10一951主题内容与适用范围本标准规定了锻造起重机的技术要求，试验及检验规则等内容。本标准适用于具有使锻件提升、缓冲和翻转装置的桥式起重机(以下简称起重机)。2引用标准GB1348球墨铸铁件JB/T6967电渣焊通用技术条件JB/T7688.1冶金起重机技术条件通用要求3技术要求除下述要求外，其他技术要求按]B/T7688.1中的有关规定。3.1环境条件起重机的工作环境温度最低为一5C，最高不超过+SOC,3.2使用性能3.2.1起重机的额定起重量为翻料器和被起升最大工件的质量总和3.2.2起重机的主、副小车一般应联合工作。但允许单独起吊物品3.3主要零部件3.3.1主小车上起升机构的载荷缓冲及松闸装置(如图1)应符合下述要求:a.载荷缓冲装置中的压板和托板材料应不低于GB699中的35钢，其表面粗糙度Ra的最大允许值为25Km;b应采用板制锥形弹簧，其材料不低于60Si2Mn钢，如采用锻坯时，加工后，表面粗糙度Ra的最大允许值为25pm;采用轧制板材时，可不加工。弹簧热处理硬度为40--49HRC卷制后每圈的间隙为1一2mm;弹簧应按图样规定进行载荷一变形试验，在1.8倍的额定载荷作用下不得有永久变形;c.载荷缓冲及松闸装置中其他主要机构件应不低于GB6”中20钢，主要结构件应不低于GB700中的Q235-C钢3.3.2取物装置3.3.2.1主钩装置a.主钩的材料应不低于GB10051.1中的DG20钢，吊钩螺母的材料应与其相匹配;b.对大起重量双钩(一般为80t或以上)在不影响吊钩使用性能的条件下，允许在其钩身上开孔，以穿过吊钩销轴悬挂吊具。其孔表面粗糙度Ra的最大允许值为6.3pm;c吊钩钩口处，宜设防脱安全卡，且要灵活可靠;中华人民共和国机械工业部1995-06-16批准1996一07一01VaJs/T7688.10一95d.吊钩钩口处应有可更换的防磨钩垫1-横梁;2一压板(或隔板);3一平衡梁;4一碰头杆;5一碰头;6压板:7-弹簧8-轴栓;9下碰头;10一支杆;11钢丝绳;12一连杆;13一拉杆;14一杠杆图13.3.2.2副钩装置副钩装置应设载荷缓冲装置，其锥形弹簧、压板和托板应符合3.3.la条和b条的规定。吊钩材料按3.3.2.1条要求3.3.3翻料器翻料器应符合下述要求(见图2),A-A放大121314电动机2-锥形弹簧;3一轴套;4一吊挂装置;5-蜗轮减速器;6制动器;7-联轴器8-链条;9-链轮i1。一齿轮;11-机架;12-蜗轮:13-极限力矩装置:14-弹簧图2JB/T7688.10一95a.翻料器与吊钩悬挂轴应设有防磨轴套，其材料应为GB1348中的QT450-10球墨铸铁;b.缓冲装置中的锥形弹簧及其压板和托板与3.3.1条相同;c.摩擦...
