[www.staffempire.com]-JBT 53173-1999 阀门碳素钢铸件产品质量分等.pdfVIP免费

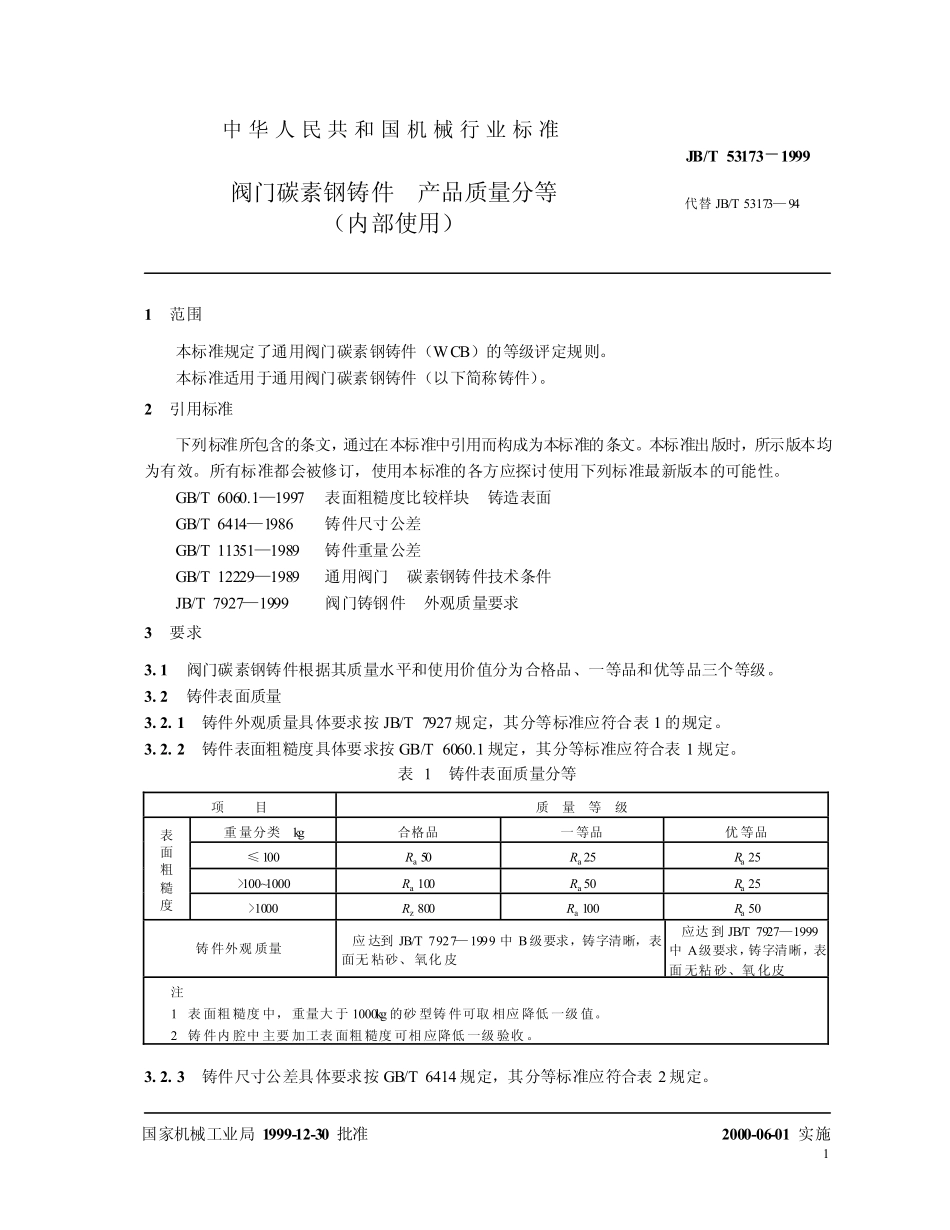

J16JB/T53173－1999阀门碳素钢铸件产品质量分等（内部使用）1999-12-30发布2000-06-01实施国家机械工业局发布I前言本标准是对JB/T53173—94《阀门铸钢件质量分级》的修订。本标准与JB/T53173—94相比，主要技术内容差异如下：——对JB/T53173—94考核项目：表面质量、化学成分、机械性能、尺寸偏差、重量偏差分别列表说明，并做了相应修改；——在尺寸公差考核表里包含了壁厚公差，故壁厚公差不再另列表说明；——增加了对铸件表面粗糙度的要求。本标准自实施之日起代替JB/T53173—94。本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：开封高压阀门厂、合肥通用机械研究所。本标准主要起草人：胡美华、陈玉娟、焦伦龄、贾锦文、戴绍平。JB/T53173－199911范围本标准规定了通用阀门碳素钢铸件（WCB）的等级评定规则。本标准适用于通用阀门碳素钢铸件（以下简称铸件）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6060.1—1997表面粗糙度比较样块铸造表面GB/T6414—1986铸件尺寸公差GB/T11351—1989铸件重量公差GB/T12229—1989通用阀门碳素钢铸件技术条件JB/T7927—1999阀门铸钢件外观质量要求3要求3.1阀门碳素钢铸件根据其质量水平和使用价值分为合格品、一等品和优等品三个等级。3.2铸件表面质量3.2.1铸件外观质量具体要求按JB/T7927规定，其分等标准应符合表1的规定。3.2.2铸件表面粗糙度具体要求按GB/T6060.1规定，其分等标准应符合表1规定。表1铸件表面质量分等项目质量等级重量分类kg合格品一等品优等品≤100Ra50Ra25Ra25>100~1000Ra100Ra50Ra25表面粗糙度>1000Rz800Ra100Ra50铸件外观质量应达到JB/T7927—1999中B级要求，铸字清晰，表面无粘砂、氧化皮应达到JB/T7927—1999中A级要求，铸字清晰，表面无粘砂、氧化皮注1表面粗糙度中，重量大于1000kg的砂型铸件可取相应降低一级值。2铸件内腔中主要加工表面粗糙度可相应降低一级验收。3.2.3铸件尺寸公差具体要求按GB/T6414规定，其分等标准应符合表2规定。国家机械工业局1999-12-30批准中华人民共和国机械行业标准阀门碳素钢铸件产品质量分等（内部使用）JB/T53173－1999代替JB/T53173—942000-06-01实施JB/T53173－19992表2铸件尺寸公差分等质量等级项目合格品一等品优等品砂型和手工造型≤CT13≤CT12≤CT11砂型机器造型，壳型≤...
