[www.staffempire.com]-JBT 7248-1994 阀门用低温钢铸件 技术条件.pdfVIP免费

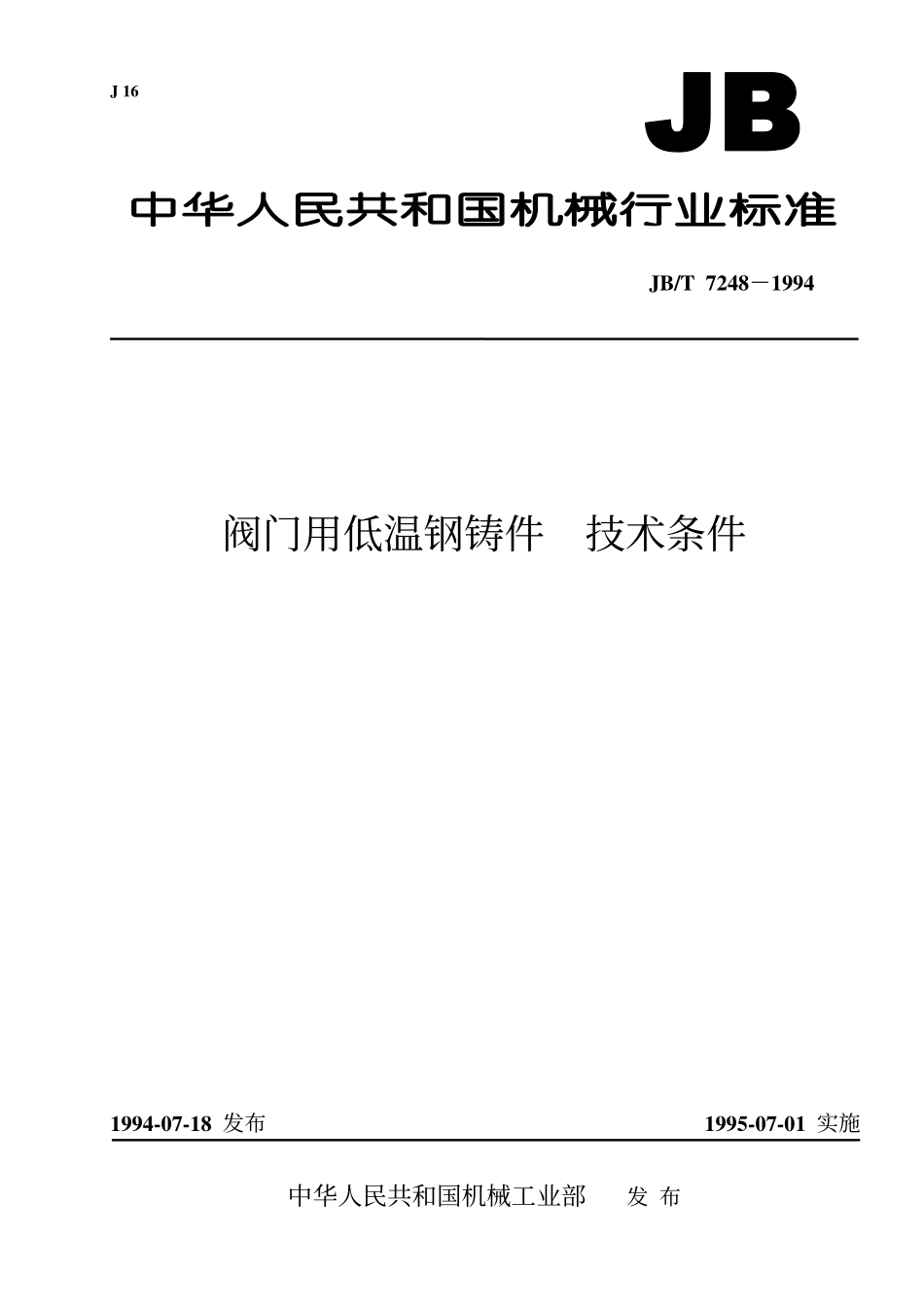

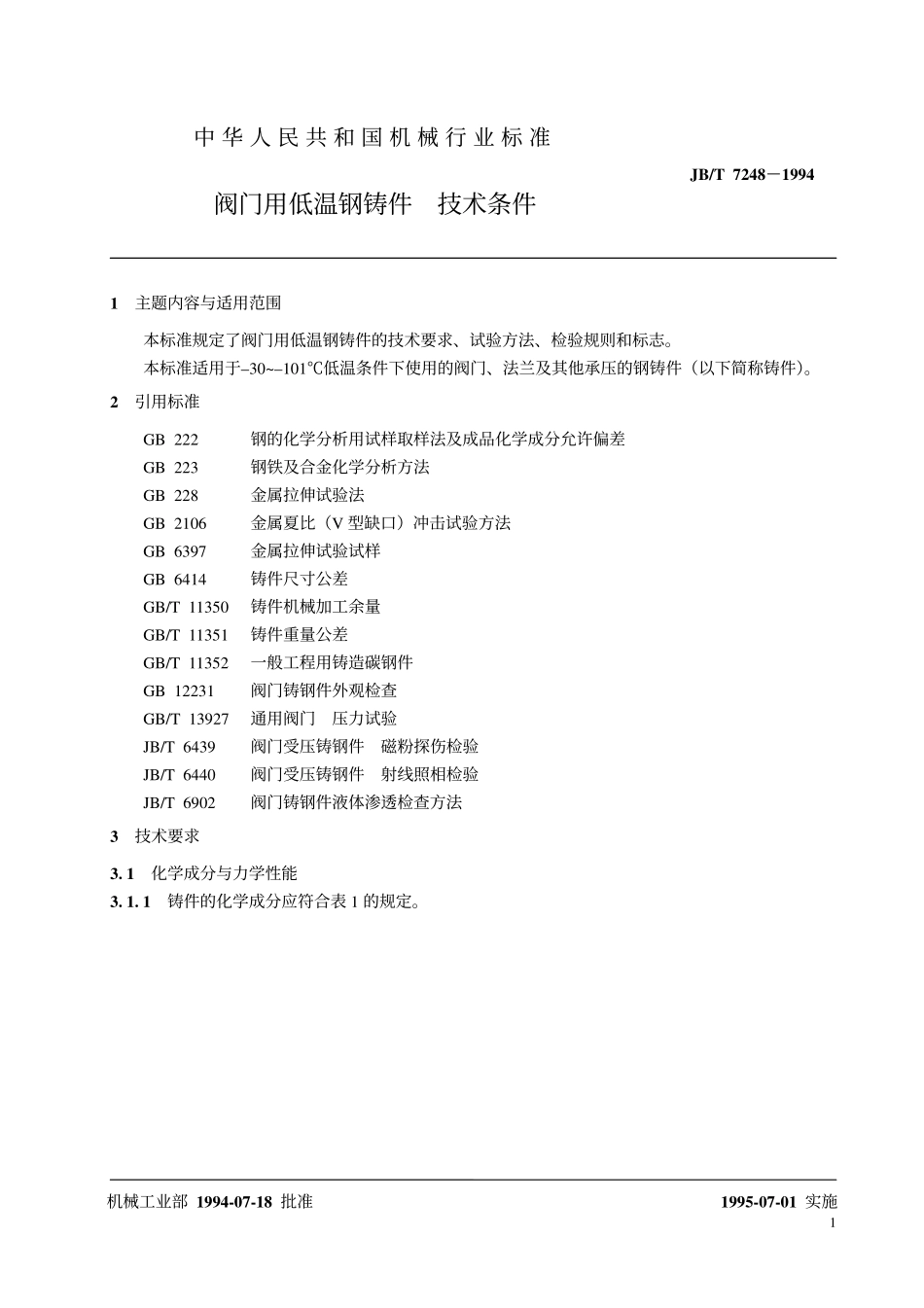

J16JB/T7248－1994阀门用低温钢铸件技术条件1994-07-18发布1995-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了阀门用低温钢铸件的技术要求、试验方法、检验规则和标志。本标准适用于–30~–101℃低温条件下使用的阀门、法兰及其他承压的钢铸件（以下简称铸件）。2引用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法GB228金属拉伸试验法GB2106金属夏比（V型缺口）冲击试验方法GB6397金属拉伸试验试样GB6414铸件尺寸公差GB/T11350铸件机械加工余量GB/T11351铸件重量公差GB/T11352一般工程用铸造碳钢件GB12231阀门铸钢件外观检查GB/T13927通用阀门压力试验JB/T6439阀门受压铸钢件磁粉探伤检验JB/T6440阀门受压铸钢件射线照相检验JB/T6902阀门铸钢件液体渗透检查方法3技术要求3.1化学成分与力学性能3.1.1铸件的化学成分应符合表1的规定。机械工业部1994-07-18批准中华人民共和国机械行业标准阀门用低温钢铸件技术条件JB/T7248－19941995-07-01实施JB/T7248－19942表1主要化学元素%名称牌号CSiMnPSNiCuCrMoV碳钢LCB≤0.301）≤1.001）≤0.502）≤0.302）≤0.502）≤0.202）≤0.032）0.5%钼钢LC1—0.45~0.652.5%镍钢LC2≤0.252.0~3.03.5%镍钢LC3≤0.15≤0.600.50~0.80≤0.04≤0.0453.00~4.00———注：1）在规定的碳含量最大值内，每降低0.01%，将允许锰含量的最大值增加0.04%直至锰的最大值为1.28%。2）规定的残余元素，这些元素的总含量为1.00%（最大值）。3.1.2铸件的力学性能应符合表2的规定。表2夏氏V形缺口冲击试验钢种牌号抗拉强度σbMPa屈服强度σsMPa伸长率δ%断面收缩率Ψ%试验温度℃三个试样中一个试样最小值J三个试样最小平均值J碳钢LCB–460.5%钼钢LC1450~620≥240–5914182.5%镍钢LC2–733.5%镍钢LC3485~655≥275≥24≥35–10116203.2热处理3.2.1每一熔炼炉次的铸件应进行热处理。3.3质量要求3.3.1铸件应符合批准图样的形状、尺寸及偏差要求，如果图样上未注明尺寸的偏差要求，则应符合GB6414、GB/T11350和GB/T11351的规定。3.3.2铸件表面质量应符合GB12231的规定。3.3.3承压铸件应能承受住壳体试验。3.3.4铸件不得用锤击、堵塞或浸渍的方法消除渗漏。3.3.5焊补3.3.5.1焊补铸件的焊工应按有关部门的规定考核合格。3.3.5.2焊补后的铸件应符合3.3.1条和3.3.2条的规定，并按4.3条的规定进行检查。当订货合同中要求铸件做磁粉检验，焊补后的铸件应按4.3.4条进行检验。当订货...
