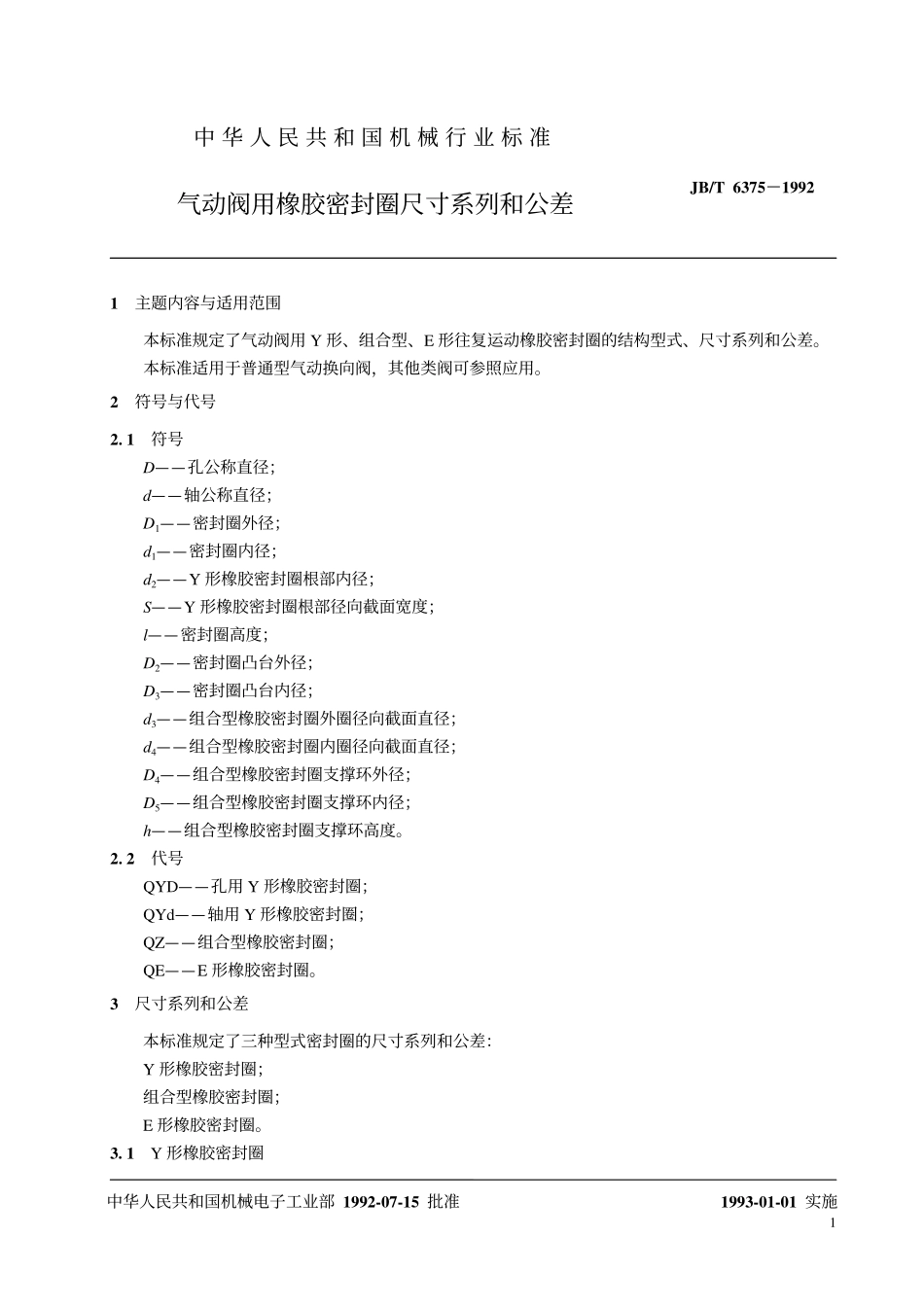

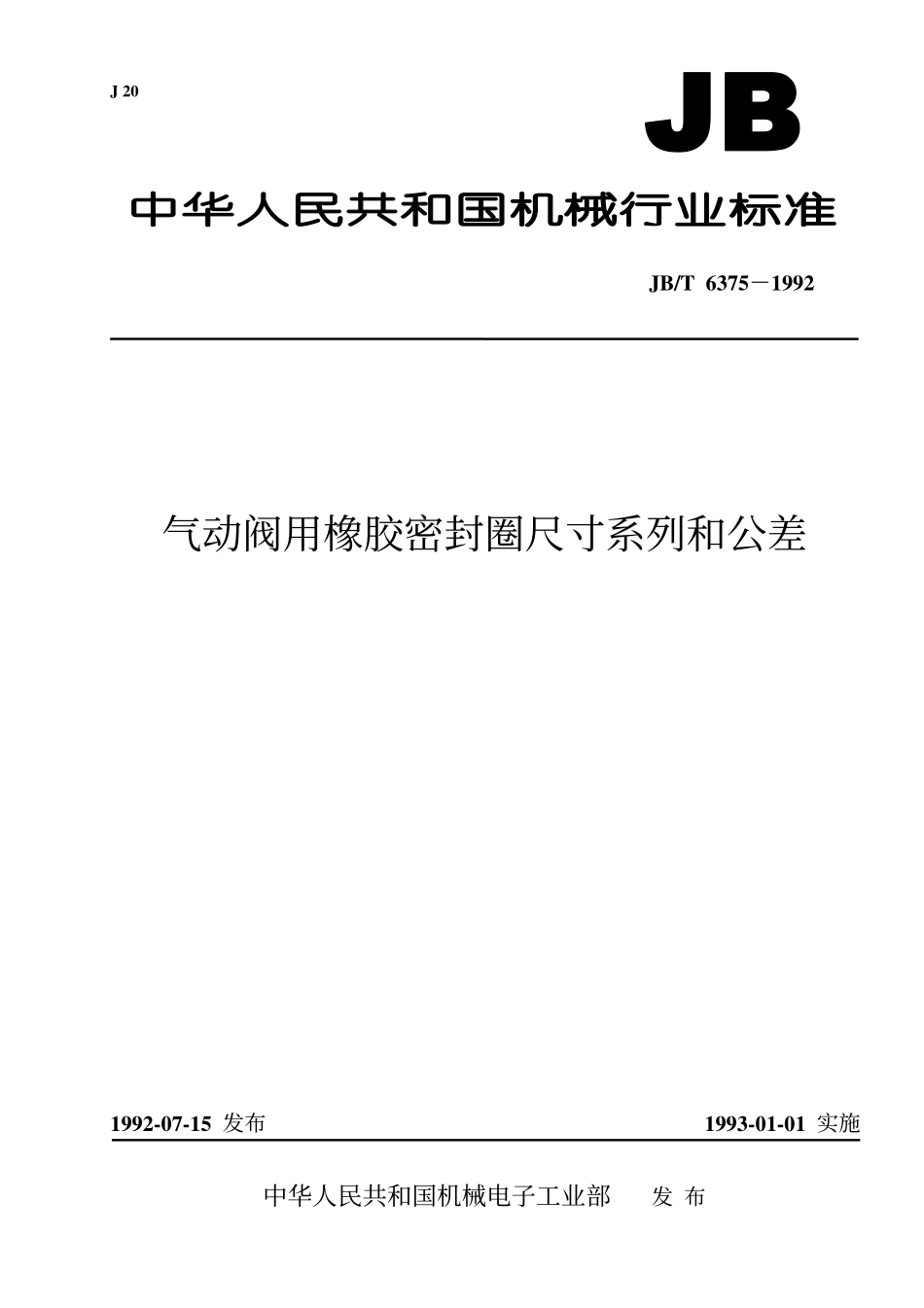

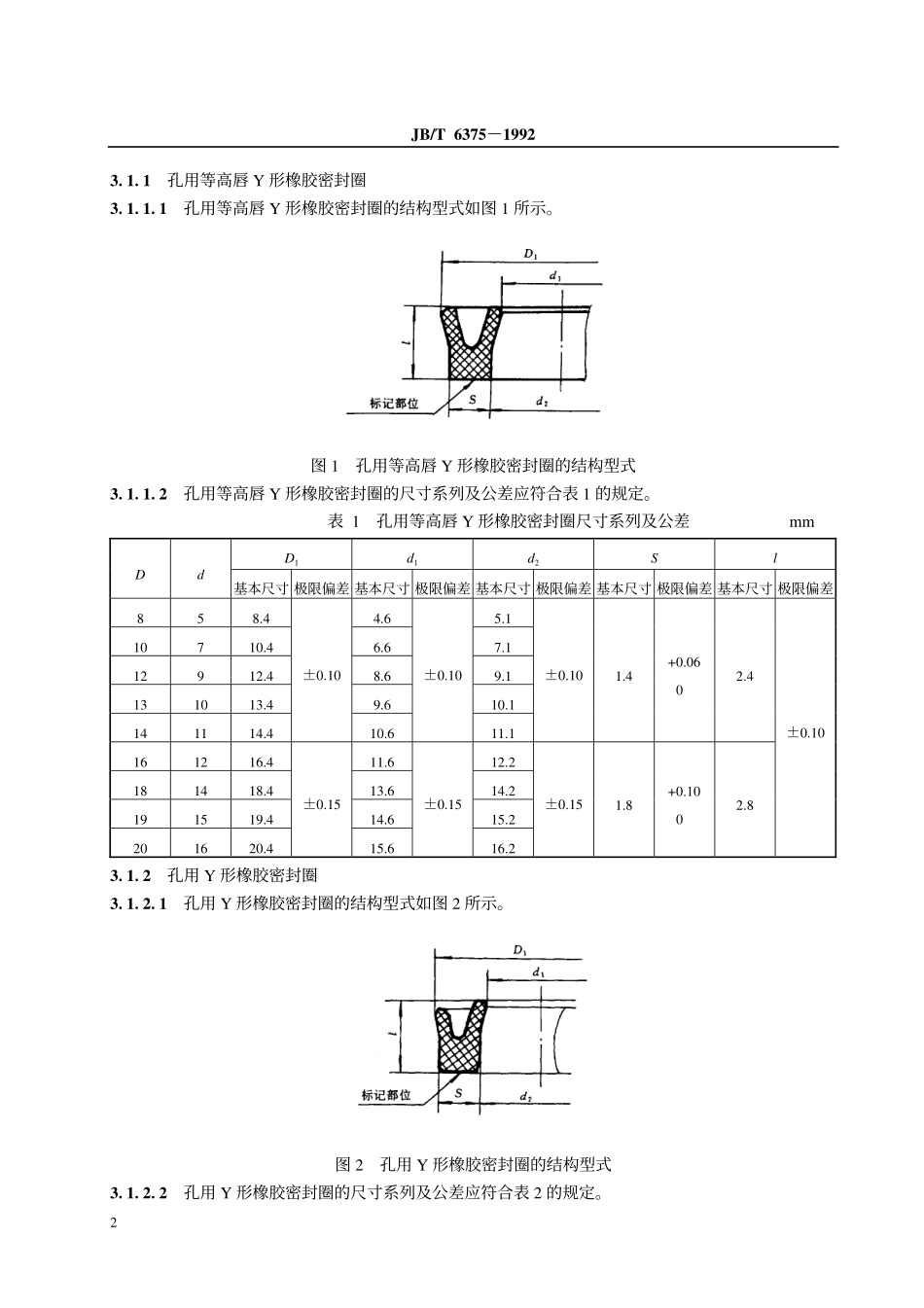

J20JB/T6375－1992气动阀用橡胶密封圈尺寸系列和公差1992-07-15发布1993-01-01实施中华人民共和国机械电子工业部发布www.bzfxw.com11主题内容与适用范围本标准规定了气动阀用Y形、组合型、E形往复运动橡胶密封圈的结构型式、尺寸系列和公差。本标准适用于普通型气动换向阀，其他类阀可参照应用。2符号与代号2.1符号D——孔公称直径；d——轴公称直径；D1——密封圈外径；d1——密封圈内径；d2——Y形橡胶密封圈根部内径；S——Y形橡胶密封圈根部径向截面宽度；l——密封圈高度；D2——密封圈凸台外径；D3——密封圈凸台内径；d3——组合型橡胶密封圈外圈径向截面直径；d4——组合型橡胶密封圈内圈径向截面直径；D4——组合型橡胶密封圈支撑环外径；D5——组合型橡胶密封圈支撑环内径；h——组合型橡胶密封圈支撑环高度。2.2代号QYD——孔用Y形橡胶密封圈；QYd——轴用Y形橡胶密封圈；QZ——组合型橡胶密封圈；QE——E形橡胶密封圈。3尺寸系列和公差本标准规定了三种型式密封圈的尺寸系列和公差：Y形橡胶密封圈；组合型橡胶密封圈；E形橡胶密封圈。3.1Y形橡胶密封圈中华人民共和国机械电子工业部1992-07-15批准中华人民共和国机械行业标准气动阀用橡胶密封圈尺寸系列和公差JB/T6375－19921993-01-01实施www.bzfxw.comJB/T6375－199223.1.1孔用等高唇Y形橡胶密封圈3.1.1.1孔用等高唇Y形橡胶密封圈的结构型式如图1所示。图1孔用等高唇Y形橡胶密封圈的结构型式3.1.1.2孔用等高唇Y形橡胶密封圈的尺寸系列及公差应符合表1的规定。表1孔用等高唇Y形橡胶密封圈尺寸系列及公差mmD1d1d2SlDd基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差858.44.65.110710.46.67.112912.48.69.1131013.49.610.1141114.4±0.1010.6±0.1011.1±0.101.4+0.0602.4161216.411.612.2181418.413.614.2191519.414.615.2201620.4±0.1515.6±0.1516.2±0.151.8+0.1002.8±0.103.1.2孔用Y形橡胶密封圈3.1.2.1孔用Y形橡胶密封圈的结构型式如图2所示。图2孔用Y形橡胶密封圈的结构型式3.1.2.2孔用Y形橡胶密封圈的尺寸系列及公差应符合表2的规定。www.bzfxw.comJB/T6375－19923表2孔用用Y形橡胶密封圈尺寸系列及公差mmD1d1d2SlD基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差2222.617.2182424.619.2202525.620.2212626.621.2222828.623.2243030.6+0.30025.2+0.30026+0.2502+0.1503.5±0.103232.626273535.8293040...
