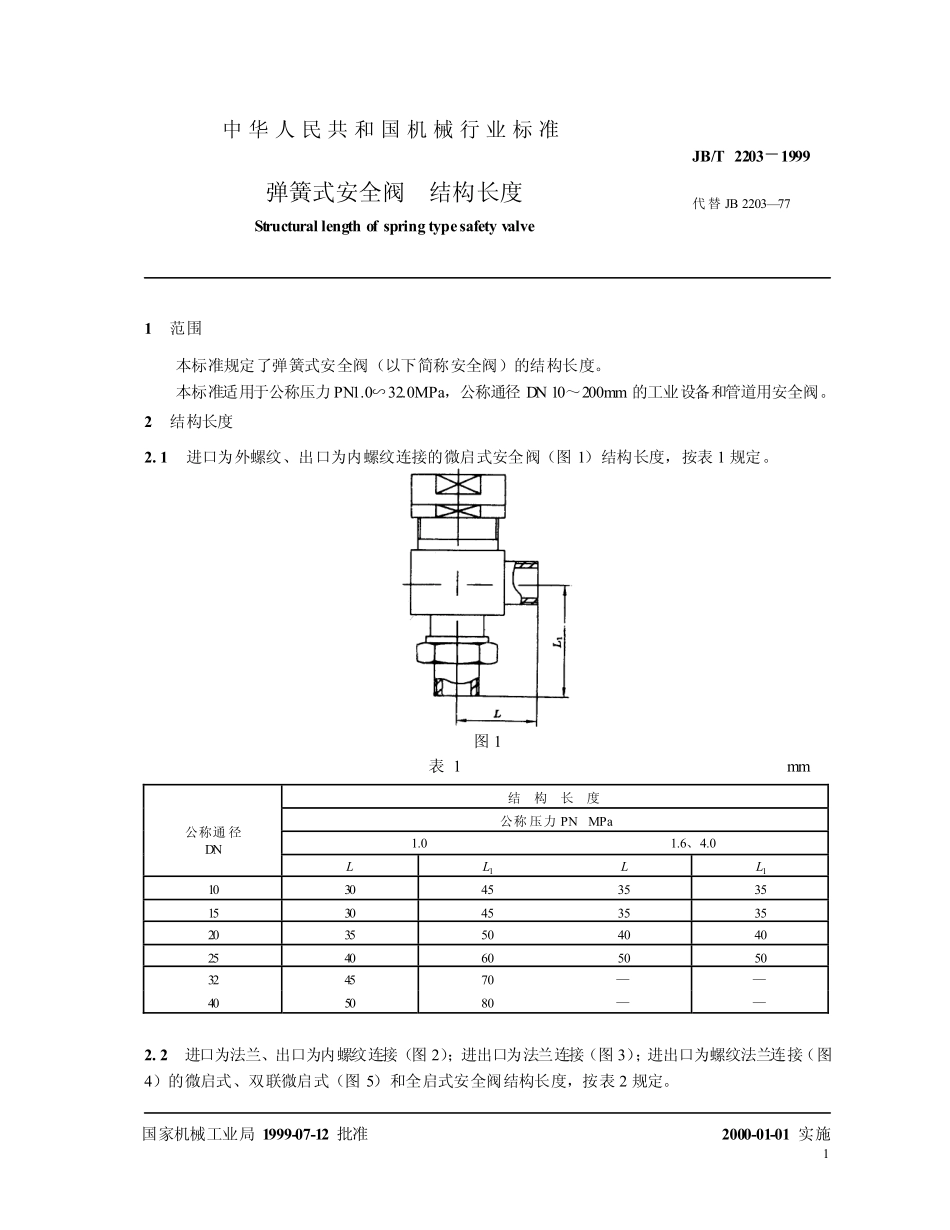

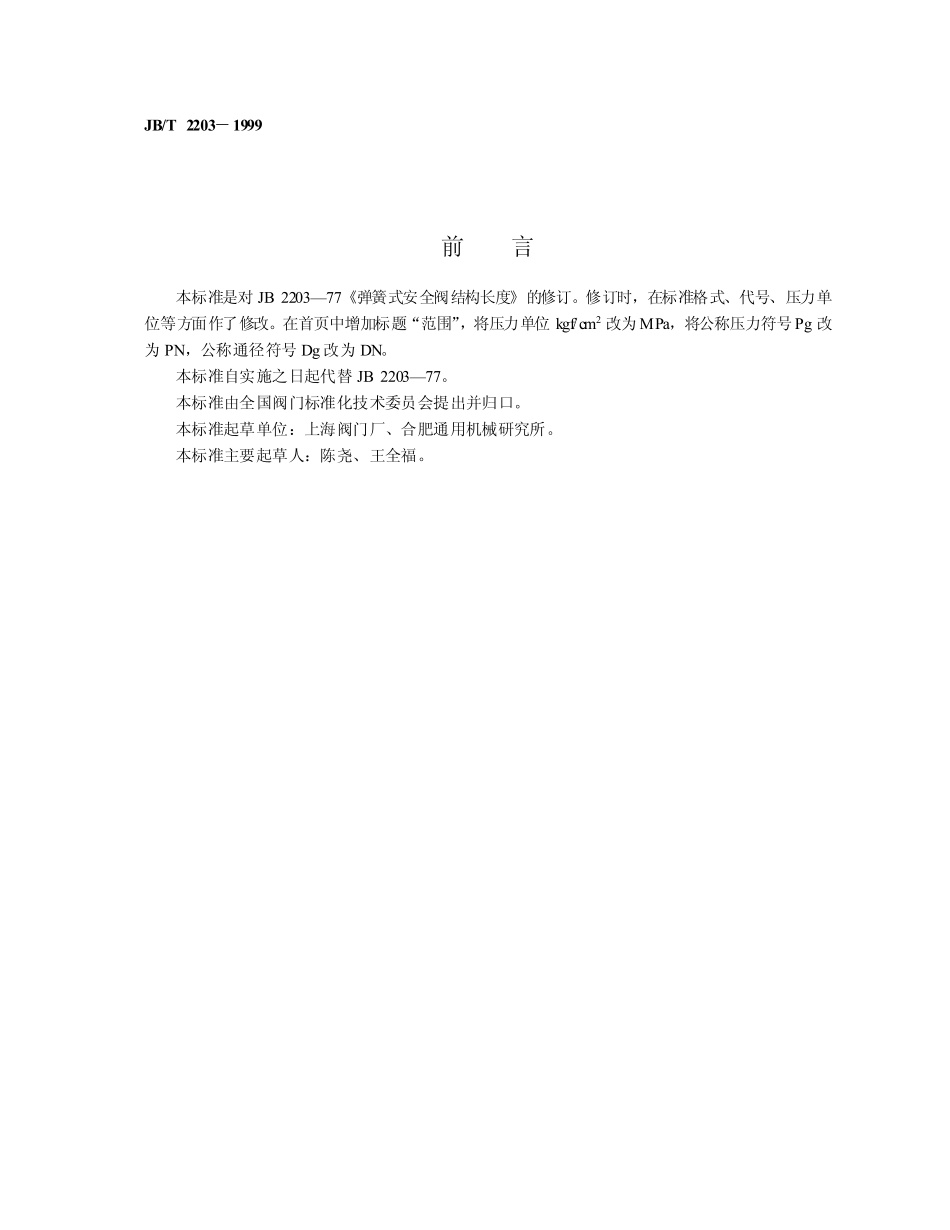

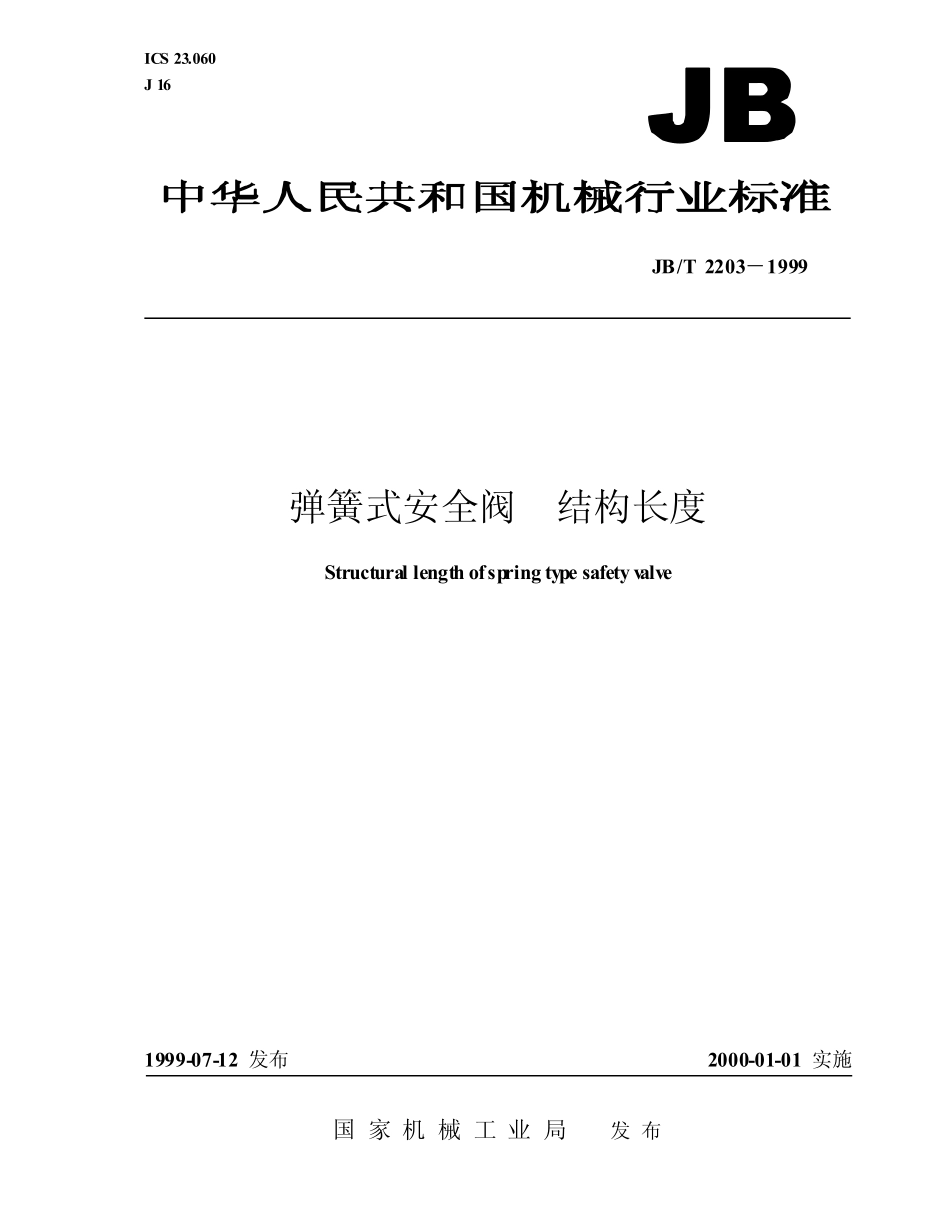

ICS23.060J16JB/T2203－1999弹簧式安全阀结构长度Structurallengthofspringtypesafetyvalve1999-07-12发布2000-01-01实施国家机械工业局发布前言本标准是对JB2203—77《弹簧式安全阀结构长度》的修订。修订时，在标准格式、代号、压力单位等方面作了修改。在首页中增加标题“范围”，将压力单位kgf/cm2改为MPa，将公称压力符号Pg改为PN，公称通径符号Dg改为DN。本标准自实施之日起代替JB2203—77。本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：上海阀门厂、合肥通用机械研究所。本标准主要起草人：陈尧、王全福。JB/T2203－199911范围本标准规定了弹簧式安全阀（以下简称安全阀）的结构长度。本标准适用于公称压力PN1.0∽32.0MPa，公称通径DN10～200mm的工业设备和管道用安全阀。2结构长度2.1进口为外螺纹、出口为内螺纹连接的微启式安全阀（图1）结构长度，按表1规定。图1表1mm结构长度公称压力PNMPa1.01.6、4.0公称通径DNLL1LL11030453535153045353520355040402540605050324570——405080——2.2进口为法兰、出口为内螺纹连接（图2）；进出口为法兰连接（图3）；进出口为螺纹法兰连接（图4）的微启式、双联微启式（图5）和全启式安全阀结构长度，按表2规定。国家机械工业局1999-07-12批准中华人民共和国机械行业标准弹簧式安全阀结构长度StructurallengthofspringtypesafetyvalveJB/T2203－1999代替JB2203—772000-01-01实施JB/T2203－19992图2图3图4图5JB/T2203－19993表2型式微启式双联微启式全启式公称压力PNMPa1.01.6、4.010.016.032.01.6、4.01.6、4.010.016.0、32.0结构长度公称通径DNLL1LL1LL1LL1LL1LL1BLL1LL1LL115——————42759595———————959525——10085125100—————————————32——115100140110130130130130———————15015040——120110135120———————1201101351201801805065130135120160130———————1351201601301651558090150170135——————145310205170135175160195185100——————————160355255205160220200——150—————————————250210————200—————————————305260————JB/T2203－1999中华人民共和国机械行业标准弹簧式安全阀结构长度JB/T2203－1999*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数8,0001999年11月第一版1999年11月第一次印刷印数1－500定价5.00元编号99－1050机械工业标准服务网：http://www.JB.ac.cn
