[www.staffempire.com]-JBT 8691-1998 对夹式刀形闸阀.pdfVIP免费

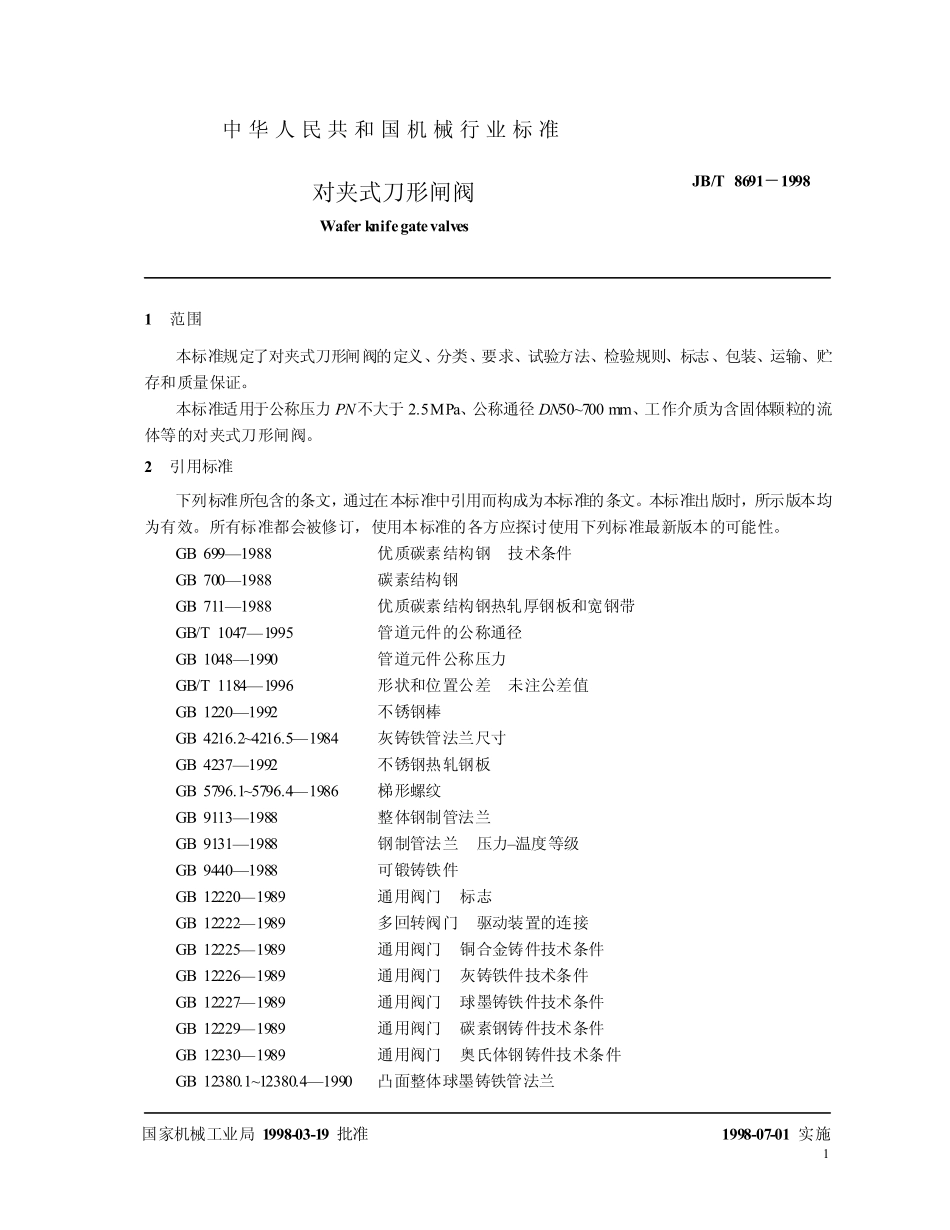

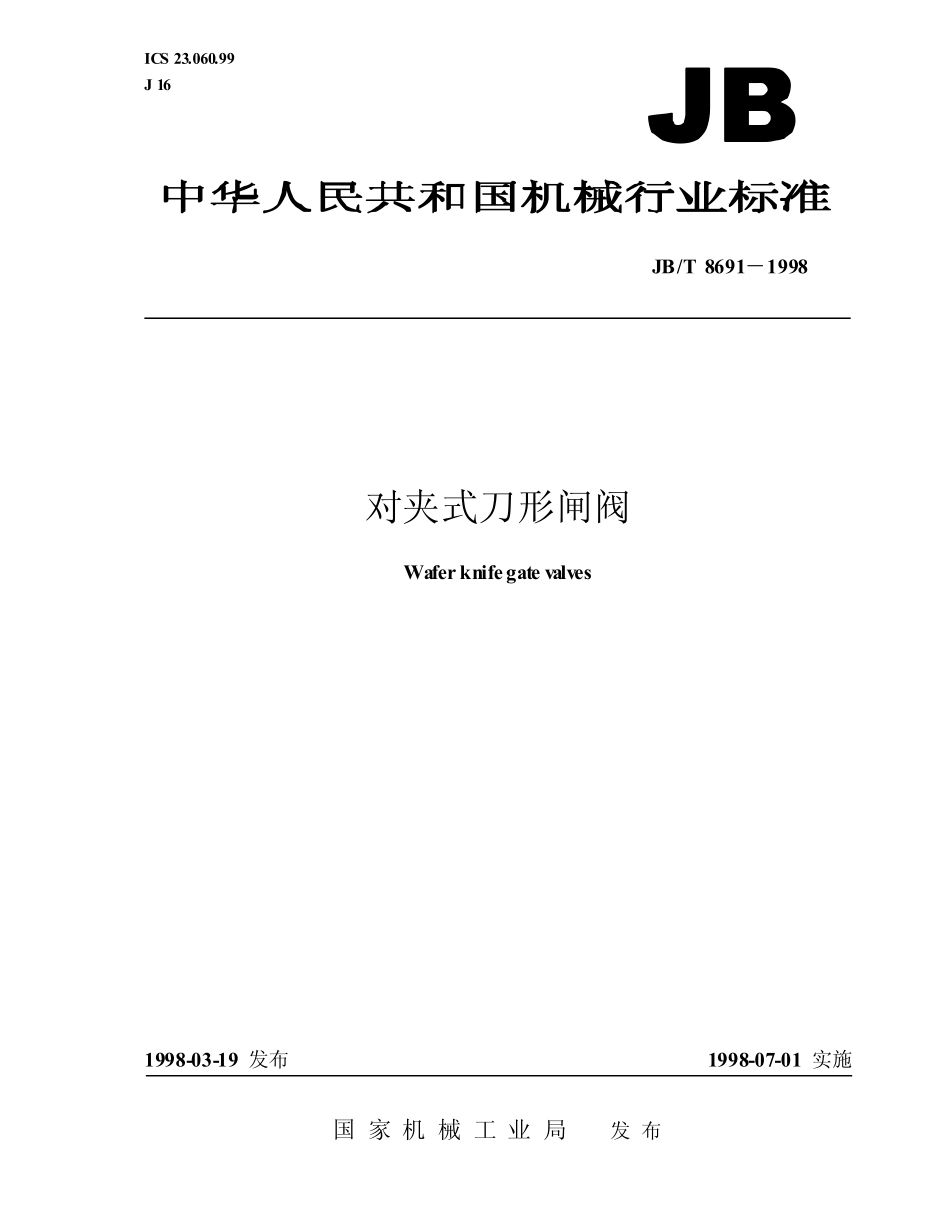

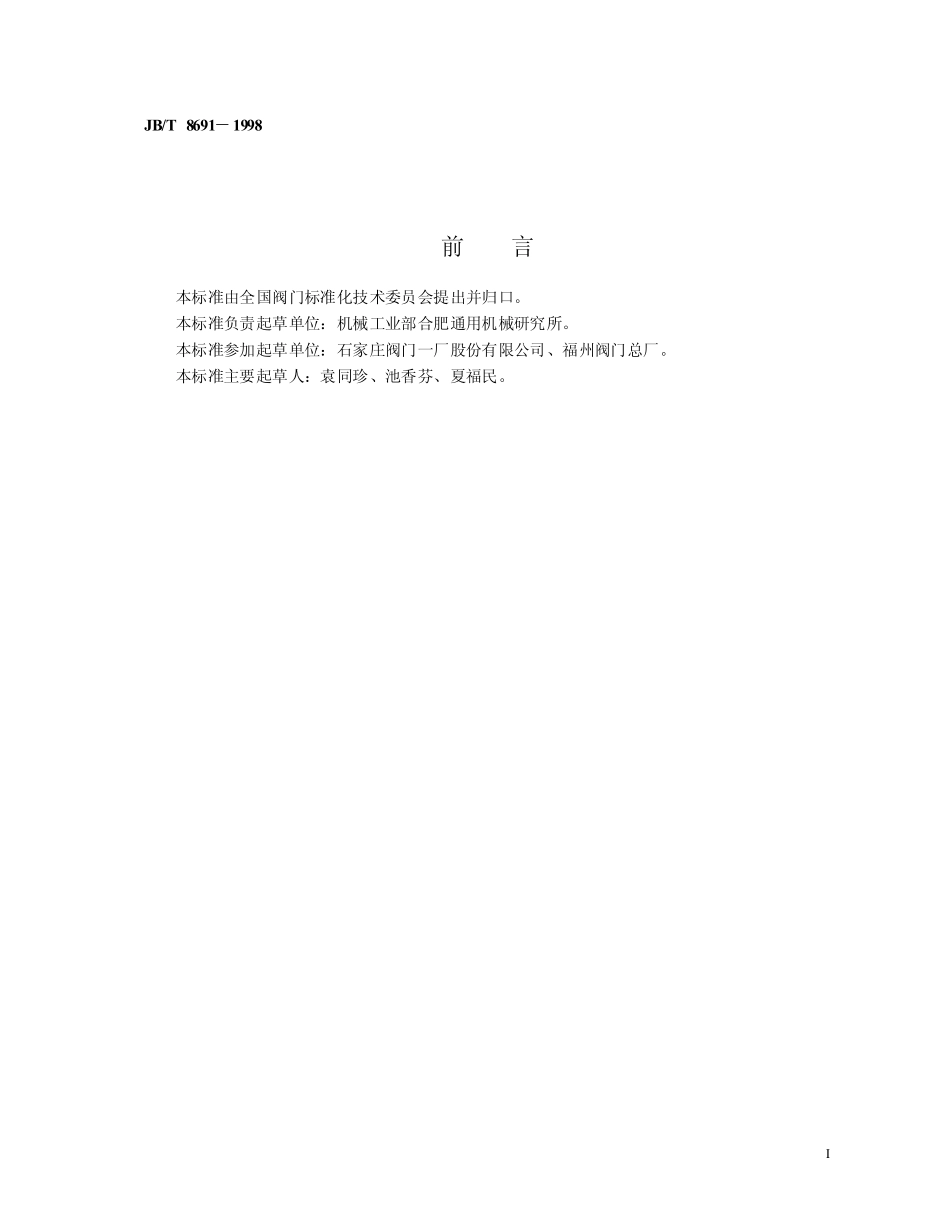

ICS23.060.99J16JB/T8691－1998对夹式刀形闸阀Waferknifegatevalves1998-03-19发布1998-07-01实施国家机械工业局发布I前言本标准由全国阀门标准化技术委员会提出并归口。本标准负责起草单位：机械工业部合肥通用机械研究所。本标准参加起草单位：石家庄阀门一厂股份有限公司、福州阀门总厂。本标准主要起草人：袁同珍、池香芬、夏福民。JB/T8691－199811范围本标准规定了对夹式刀形闸阀的定义、分类、要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。本标准适用于公称压力PN不大于2.5MPa、公称通径DN50~700mm、工作介质为含固体颗粒的流体等的对夹式刀形闸阀。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB699—1988优质碳素结构钢技术条件GB700—1988碳素结构钢GB711—1988优质碳素结构钢热轧厚钢板和宽钢带GB/T1047—1995管道元件的公称通径GB1048—1990管道元件公称压力GB/T1184—1996形状和位置公差未注公差值GB1220—1992不锈钢棒GB4216.2~4216.5—1984灰铸铁管法兰尺寸GB4237—1992不锈钢热轧钢板GB5796.1~5796.4—1986梯形螺纹GB9113—1988整体钢制管法兰GB9131—1988钢制管法兰压力–温度等级GB9440—1988可锻铸铁件GB12220—1989通用阀门标志GB12222—1989多回转阀门驱动装置的连接GB12225—1989通用阀门铜合金铸件技术条件GB12226—1989通用阀门灰铸铁件技术条件GB12227—1989通用阀门球墨铸铁件技术条件GB12229—1989通用阀门碳素钢铸件技术条件GB12230—1989通用阀门奥氏体钢铸件技术条件GB12380.1~12380.4—1990凸面整体球墨铸铁管法兰国家机械工业局1998-03-19批准中华人民共和国机械行业标准对夹式刀形闸阀WaferknifegatevalvesJB/T8691－19981998-07-01实施JB/T8691－19982GB12386—1990球墨铸铁管法兰压力–温度等级GB/T13927—1992通用阀门压力试验GB/T15188.2—1994阀门的结构长度对夹连接阀门JB106—1978阀门标志和识别涂漆JB308—1975阀门型号编制方法JB/T7748—1995阀门清洁度和测定方法JB/T7928—1995通用阀门供货要求JB/Z243—1985闸阀静压寿命试验规程HG2–234—1978聚四氟乙烯3定义本标准采用下列定义。3.1对夹式刀形闸阀Waferknifegatevalves阀门在管道或设备中采用长螺栓对夹紧固连接的方式，其启闭件为一块平板的一种刀形闸阀。4分类4.1型号对夹式刀形闸阀的...
