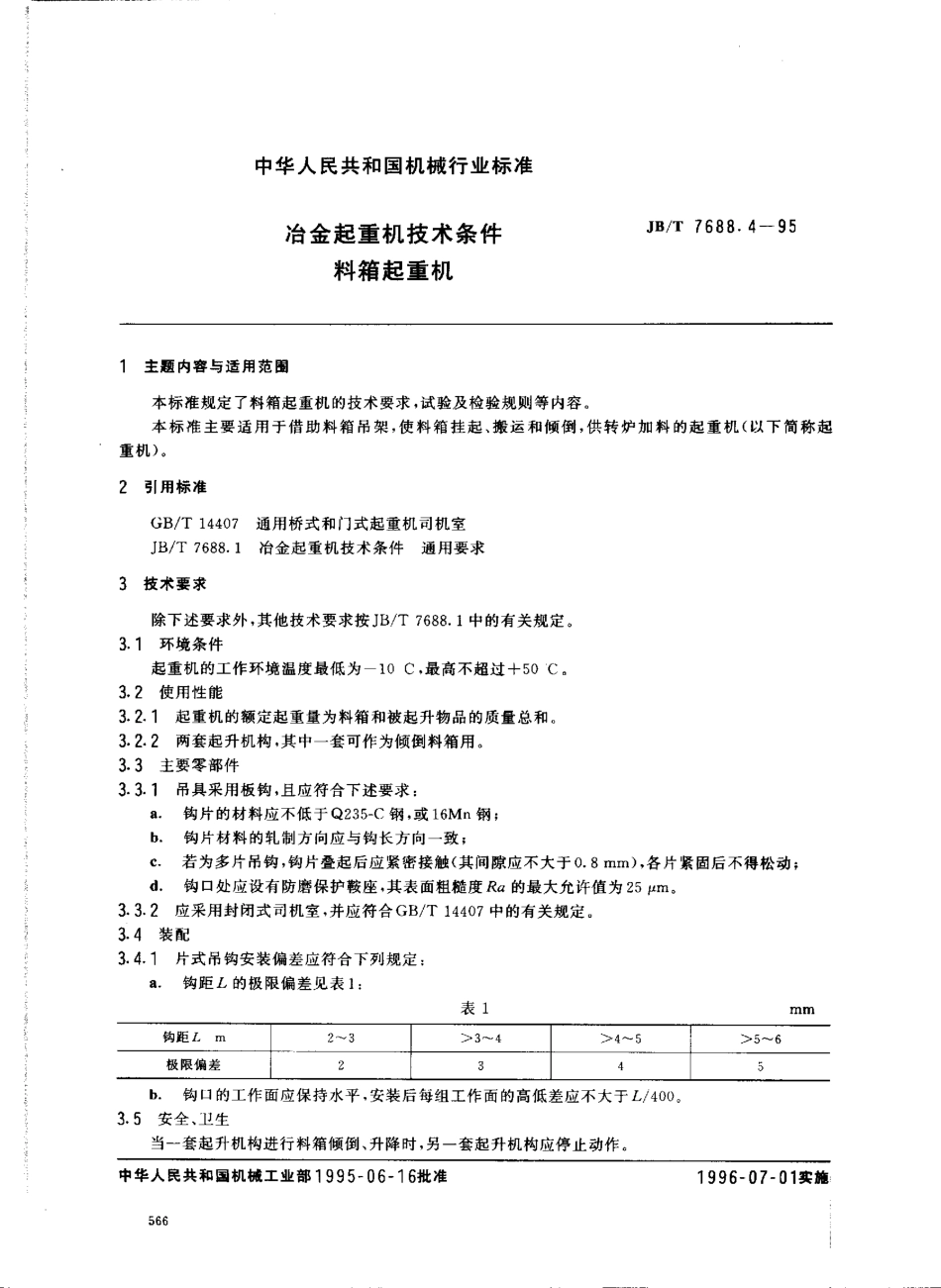

中华人民共和国机械行业标准冶金起重机技术条件料箱起重机JB/'r7688.4一951主题内容与适用范围本标准规定了料箱起重机的技术要求，试验及检验规则等内容。本标准主要适用于借助料箱吊架，使料箱挂起、搬运和倾倒，供转炉加料的起重机(以下简称起重机)。2引用标准GB/T14407通用桥式和门式起重机司机室JB/T7688.1冶金起重机技术条件通用要求3技术要求除下述要求外，其他技术要求按JB/T7688.1中的有关规定。3.1环境条件起重机的工作环境温度最低为一10C，最高不超过+50C.3.2使用性能3.2.1起重机的额定起重量为料箱和被起升物品的质量总和。3.2.2两套起升机构，其中一套可作为倾倒料箱用。3.3主要零部件3.3.1吊具采用板钩，且应符合下述要求:a.钩片的材料应不低于Q235-c钢，或16Mn钢;b.钩片材料的轧制方向应与钩长方向一致;c.若为多片吊钩，钩片叠起后应紧密接触(其间隙应不大于。.8mm),d.钩口处应设有防磨保护鞍座，其表面粗糙度R“的最大允许值为253.3.2应采用封闭式司机室，并应符合GB/T14407中的有关规定。3.4装配3.4门片式吊钩安装偏差应符合下列规定:a钩距L的极限偏差见表1:表1钩距Lm一2-3}>3-4}三五二百各片紧固后不得松动;拼m。>5~6极限偏差b.钩口的工作面应保持水平，3.5安全、卫生当一套起升机构进行料箱倾倒、安装后每组工作面的高低差应不大于L/400.升降时，另一套起升机构应停止动作中华人民共和国机械工业部1995-06-16批准1996一07一01实施JB/T7688.4一954试验4门起重机的目测检查按JB/T7688.4.2合格试验试验时，应逐渐加载至额定起重量1中4.1条规定。，在标准电压及电动机额定转速下做各方向的动作试验和测试除验证JB/T7688.1中4.2条规定的内容外，还应验证料箱倾倒和升降情况，其动作应灵活可靠。4.3承载能力试验4.3.1静载试验按JB/T7688.1中4.3.1条规定。4.3.2动载试验起重机动载试验时，载荷应加在料箱内。其他要求按JB/T7688.1中4.3.2条的有关规定。5检验规则按JB/T7688.1第5章规定6标志、包装、运输和储存按JB/T7688.1第6章规定7保证期按JB/T7688.1第7章规定附加说明:本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草，北京起重运输机械研究所参加起草。本标准主要起草人赵永华。
