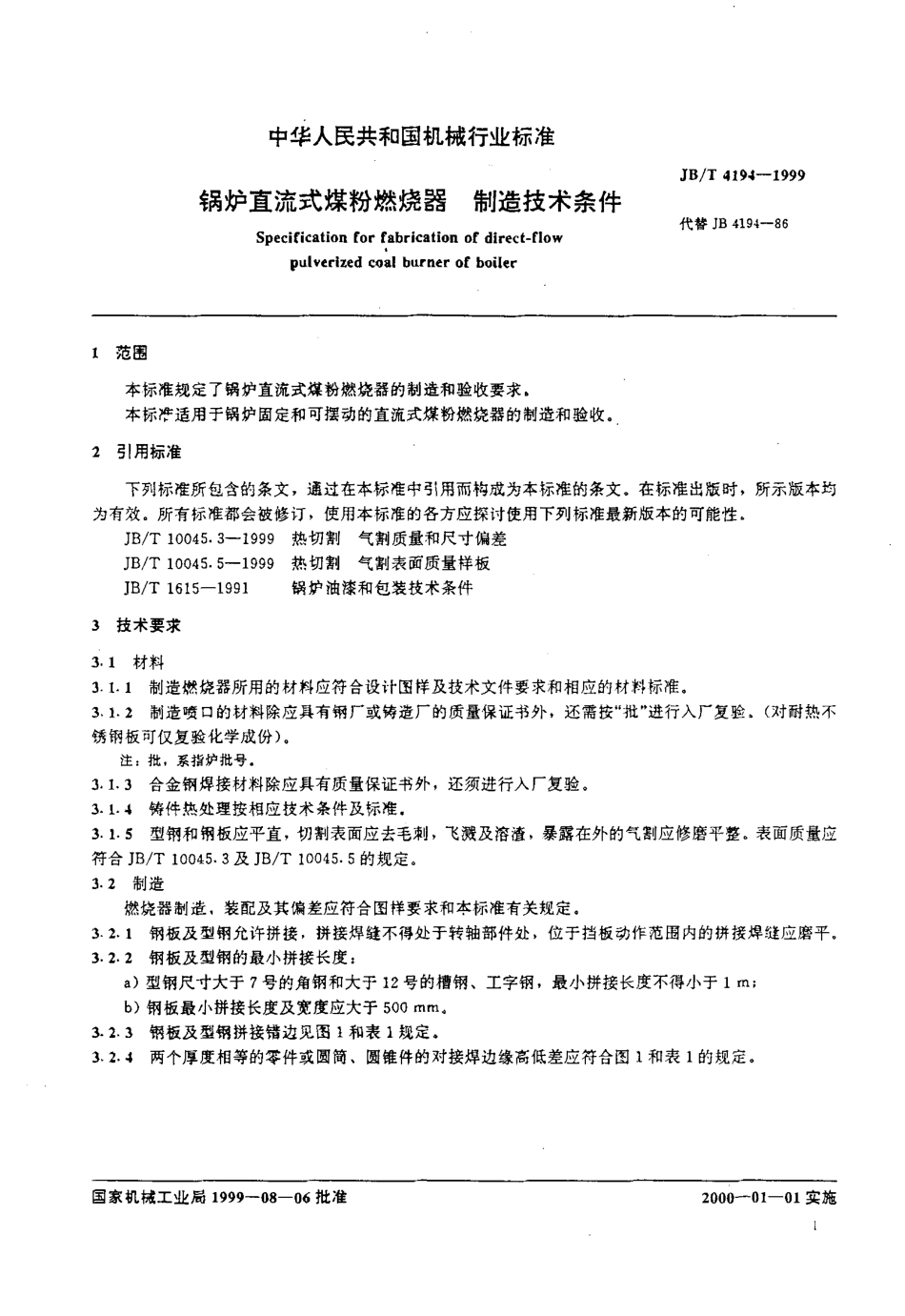

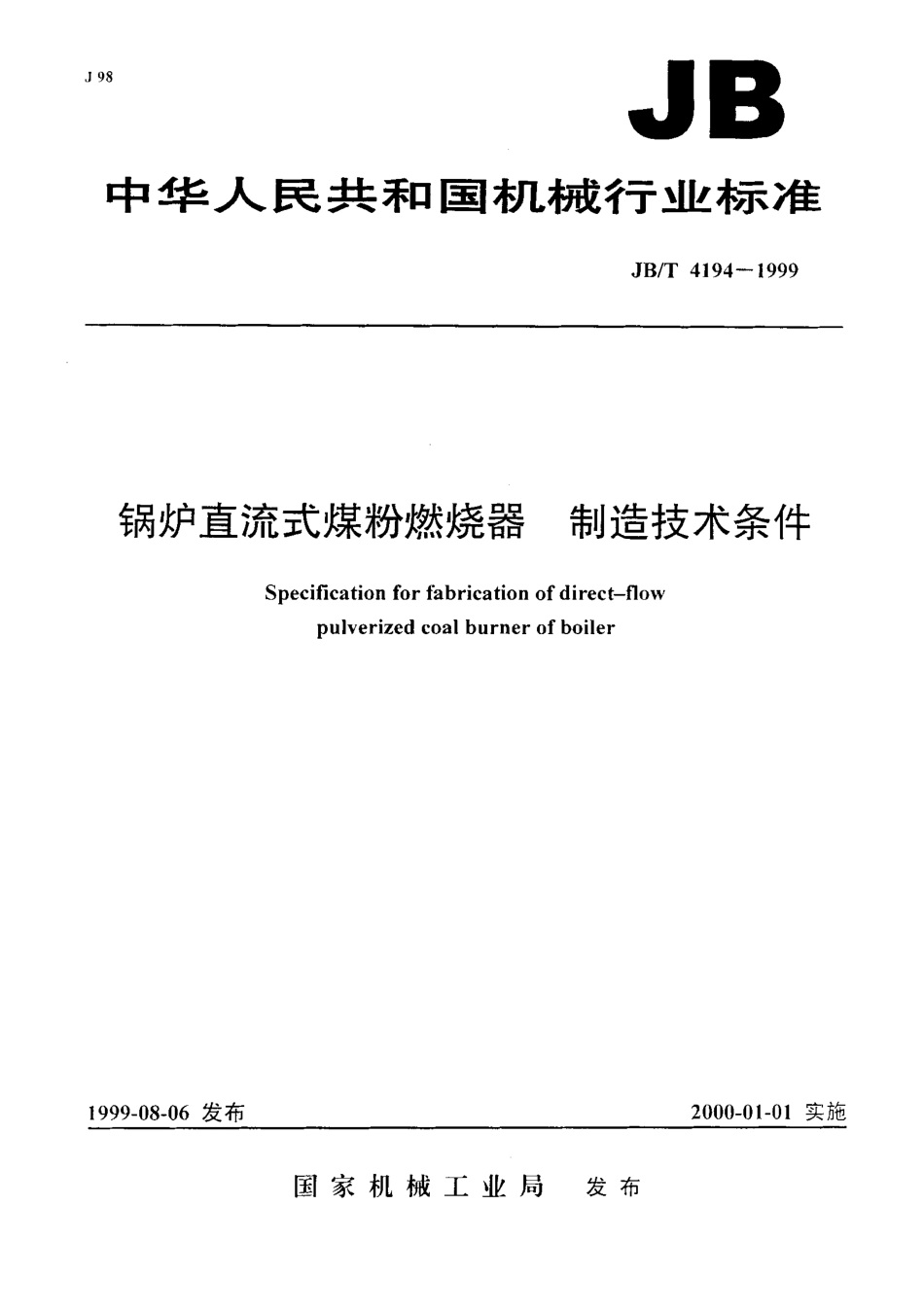

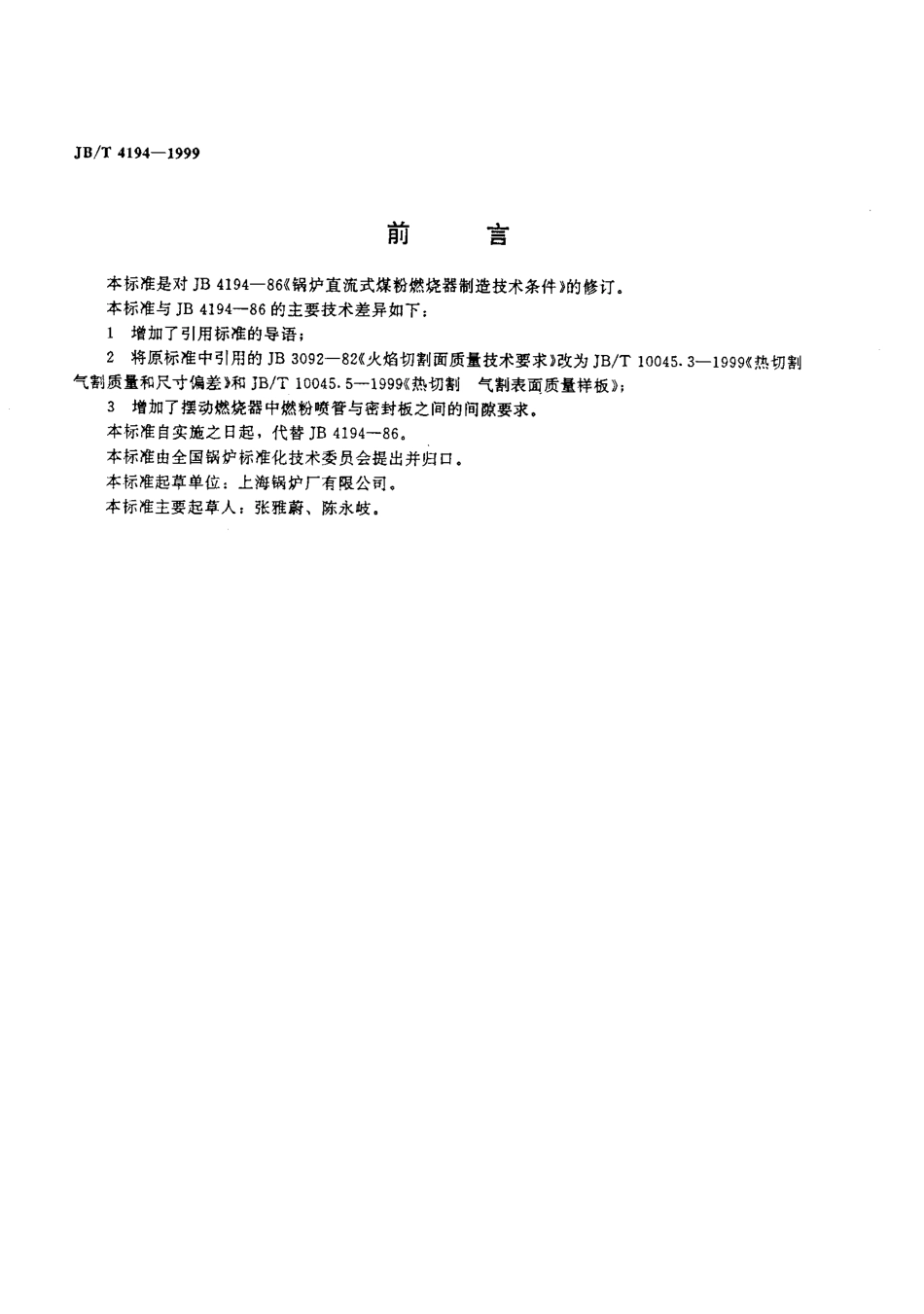

J98中华人民共和国机械行业标准JB/T4194一1999锅炉直流式煤粉燃烧器制造技术条件Specificationforfabricationofdirect-flowpulverizedcoalburnerofboiler1999-08-06发布2000-01-01实施国家机械工业局发布JB/T4194-1999前言本标准是对JB4194-86((锅沪直流式煤粉燃烧器制造技术条件》的修订。本标准与JB4194-86的主要技术差异如下:1增加了引用标准的导语;2将原标准中引用的JB3092-82《火焰切割面质量技术要求》改为JB/T气割质量和尺寸偏差》和JB/T10045.5-1999((热切割气割表面质量样板》;3增加了摆动燃烧器中燃粉喷管与密封板之间的间隙要求.本标准自实施之日起，代替JB4194-86.本标准由全国锅炉标准化技术委员会提出并归口.本标准起草单位:上海锅炉厂有限公司，本标准主要起草人:张雅蔚、陈永岐.10045.3-1999《热切割中华人民共和国机械行业标准JB/T4194-1999锅炉直流式煤粉燃烧器制造技术条件代替JB4194-86Specificationforfabricationofdirect-flowpulverizedcoalburnerofboiler1范围本标准规定了锅沪直流式煤粉燃烧器的制造和验收要求‘本标冷适用于锅炉固定和可摆动的直流式煤粉燃烧器的制造和验收。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T10045.3-1999热切割气割质量和尺寸偏差JB/T10045.5-1999热切割气割表面质量样板JB/T1615-1991锅炉油漆和包装技术条件3技术要求3.1材料3.1.1制造燃烧器所用的材料应符合设计图样及技术文件要求和相应的材料标准.3.1.2制造喷口的材料除应具有钢厂或铸造厂的质量保证书外，还需按“批’，进行入厂复验‘(对耐热不锈钢板可仅复验化学成份)。注:批，系指炉批号.3.1.3合金钢焊接材料除应具有质量保证书外，还须进行人厂复验。3.1.4铸件热处理按相应技术条件及标准.3.1.5型钢和钢板应平直，切割表面应去毛刺，飞溅及溶渣，暴露在外的气割应修磨平整。表面质量应符合JB/T10045.3及JB/T10045.5的规定。3.2制造燃烧器制造，装配及其偏差应符合图样要求和本标准有关规定.12.1钢板及型钢允许拼接，拼接焊缝不得处于转轴部件处，位于挡板动作范围内的拼接焊缝应磨平.3.2.2钢板及型钢的最小拼接长度:a)型钢尺寸大于7号的角钢和大于12号的槽钢、工字钢，最小拼接长度不得小于1m;b)钢板最小拼接长度及宽度应大于500mm,3.13钢板及型钢拼接错边见图1和表1规定。3.2.4两个...
