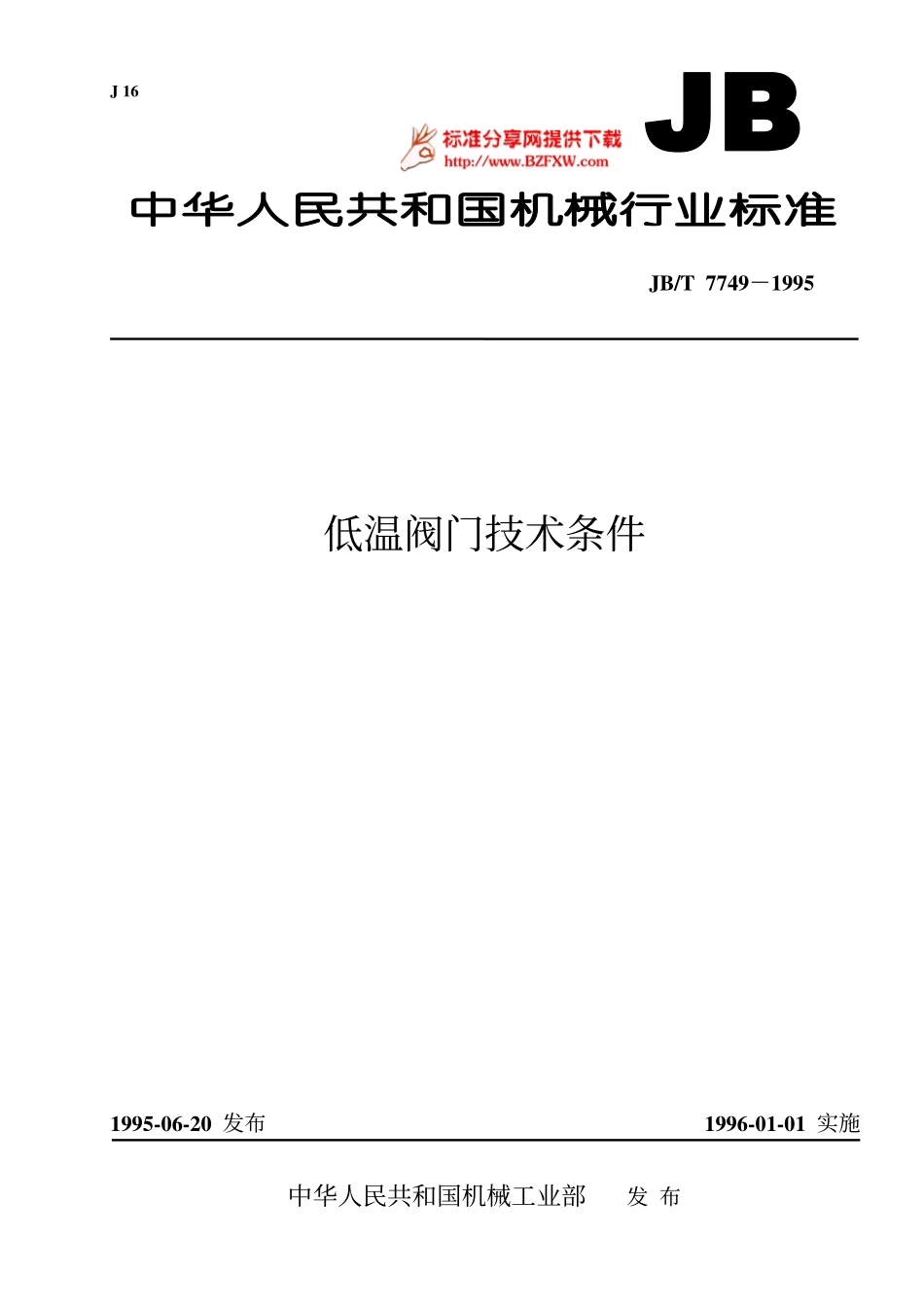

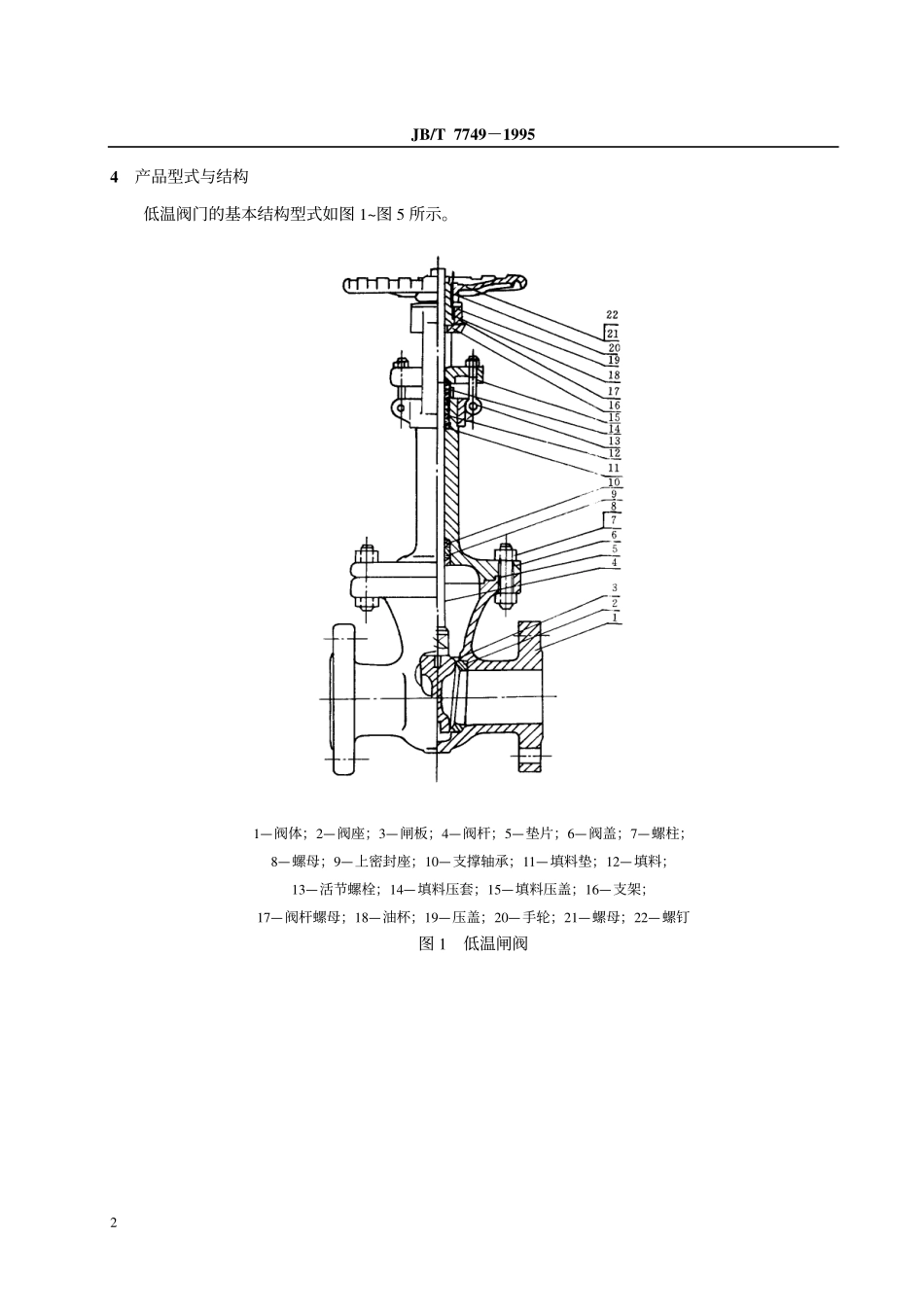

J16JB/T7749－1995低温阀门技术条件1995-06-20发布1996-01-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了低温闸阀、截止阀、止回阀、球阀和蝶阀的结构型式、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于公称压力PN1.6~10.0MPa，公称通径DN15~350mm，温度–40~–196℃的法兰和焊接连接的低温闸阀、截止阀、止回阀、球阀和蝶阀。其他低温阀门亦可参照使用。2引用标准GB12220通用阀门标志GB12221法兰连接金属阀门结构长度GB12225通用阀门铜合金铸件技术条件GB12230通用阀门奥氏体钢铸件技术条件GB12231阀门铸钢件外观质量要求GB12234通用阀门法兰和对焊连接钢制闸阀GB12235通用阀门法兰连接钢制截止阀与升降式止回阀GB12236通用阀门钢制旋启式止回阀GB12237通用阀门法兰和对焊连接钢制球阀GB12238通用阀门法兰和对夹连接蝶阀GB/T12252通用阀门供货要求GB/T15188.1阀门的结构长度对焊连接阀门JB4248压力容器锻件磁粉探伤JB/T6438阀门密封面等离子弧堆焊技术要求JB/T6439阀门受压铸钢件磁粉探伤检验JB/T6440阀门受压铸钢件射线照相检验JB/T6902阀门铸钢件液体渗透检查方法JB/T7248阀门用低温钢铸件技术条件JB/T7748阀门清洁度和测定方法ZBJ04005渗透探伤方法ZBJ16006阀门的试验与检验3术语3.1深冷处理将零件浸入低温液氮箱中保温一定时间，以减少其由于温差和金相组织改变而产生的变形，从而提高阀门在低温时的密封性能的一种处理方法。机械工业部1995-06-20批准中华人民共和国机械行业标准低温阀门技术条件JB/T7749－19951996-01-01实施JB/T7749－199524产品型式与结构低温阀门的基本结构型式如图1~图5所示。1—阀体；2—阀座；3—闸板；4—阀杆；5—垫片；6—阀盖；7—螺柱；8—螺母；9—上密封座；10—支撑轴承；11—填料垫；12—填料；13—活节螺栓；14—填料压套；15—填料压盖；16—支架；17—阀杆螺母；18—油杯；19—压盖；20—手轮；21—螺母；22—螺钉图1低温闸阀JB/T7749－199531—阀体；2—阀座；3—阀瓣；4—阀瓣卡套；5—阀杆；6—垫片；7—阀盖；8—螺柱；9—螺母；10—上密封座；11—支撑轴承；12—填料垫；13—填料；14—填料压套；15—活节螺栓；16—填料压盖；17—防转装置；18—支架；19—油杯；20—阀杆螺母；21—压盖；22—手轮；23—螺母；24—螺钉图2低温截止阀JB/T7749－199541—阀体；2—阀座；3—阀瓣；4—螺母；5—垫圈；6—摇臂；7—支架；8—螺栓；9—垫圈；10—阀盖；11...
