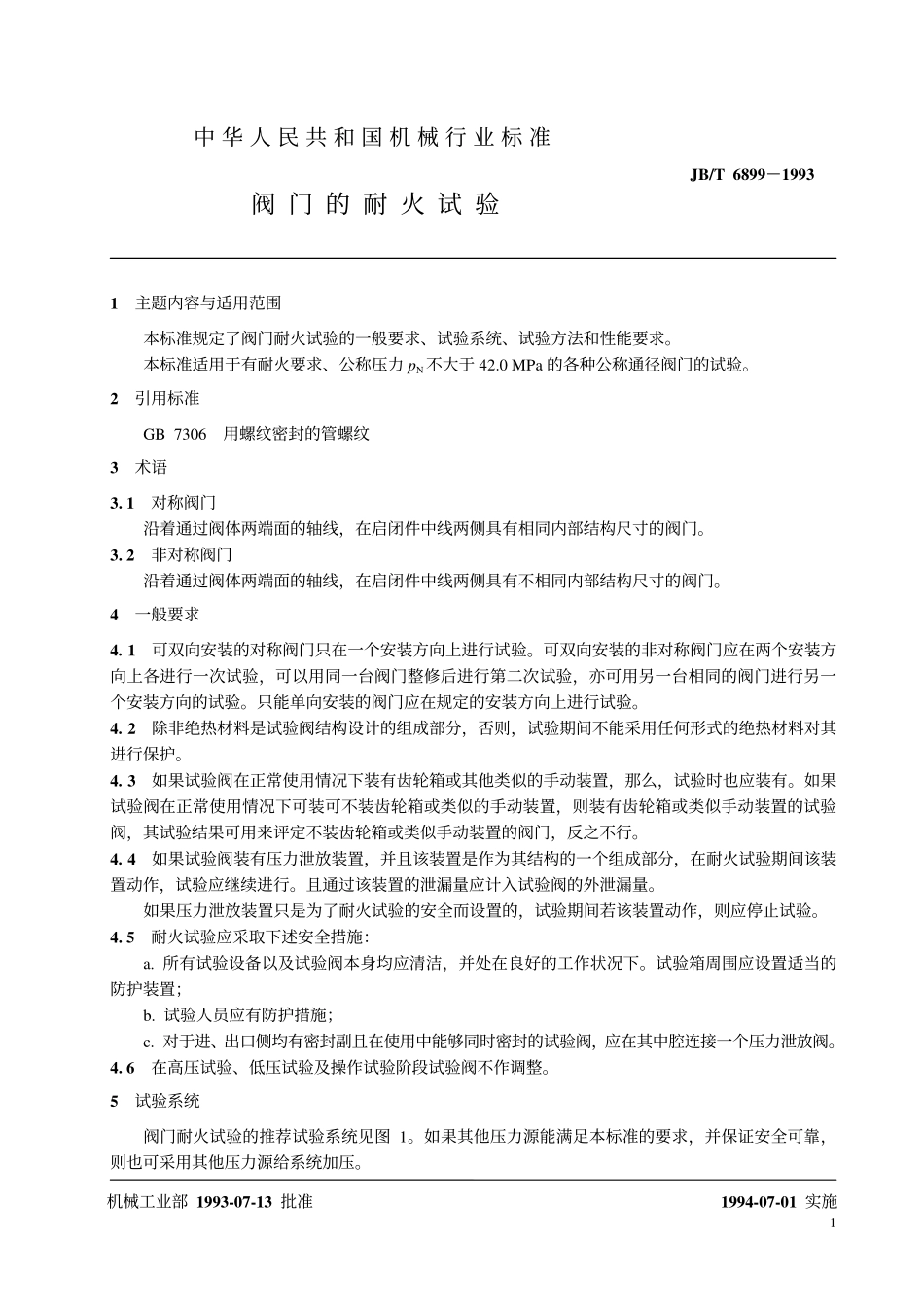

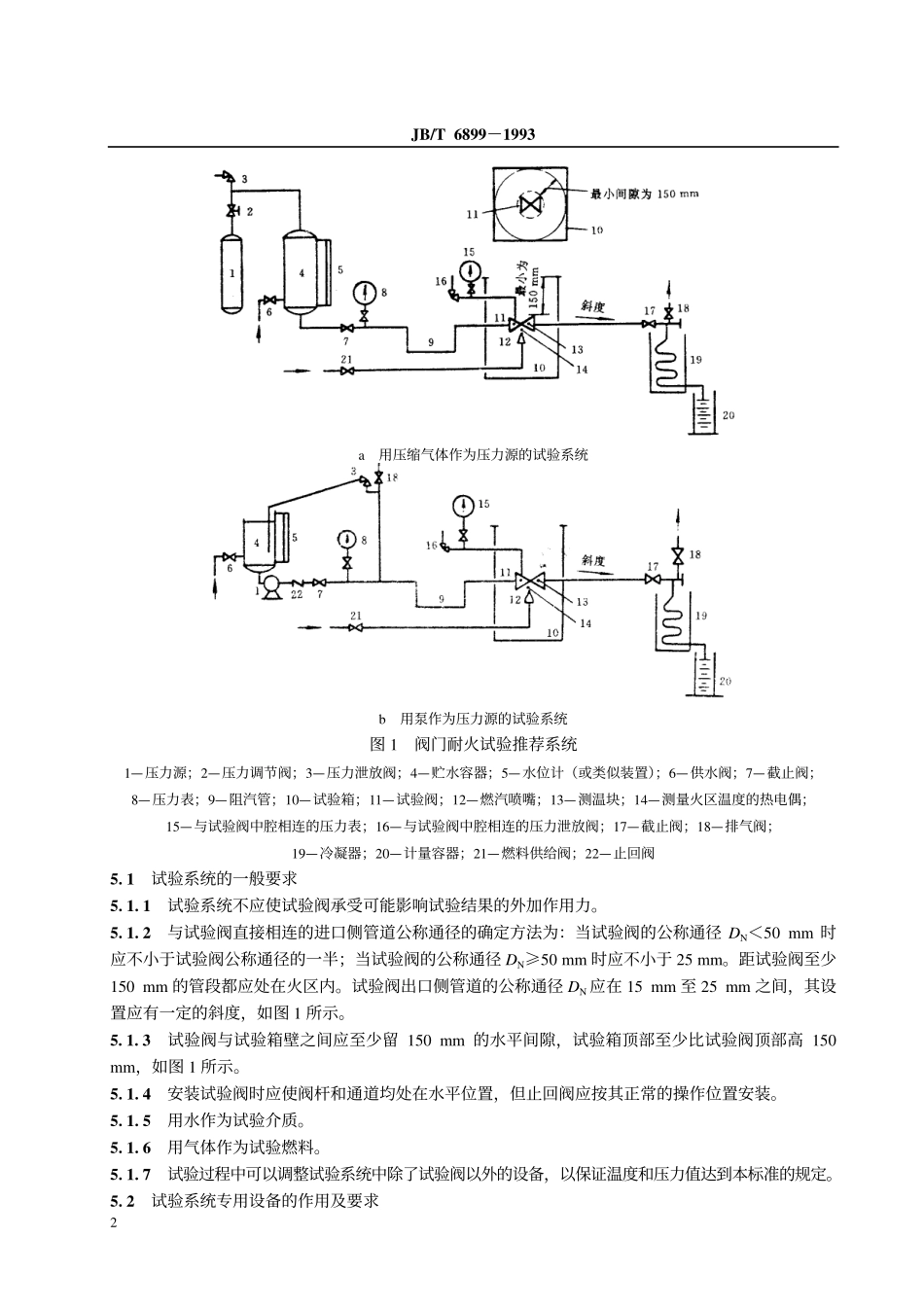

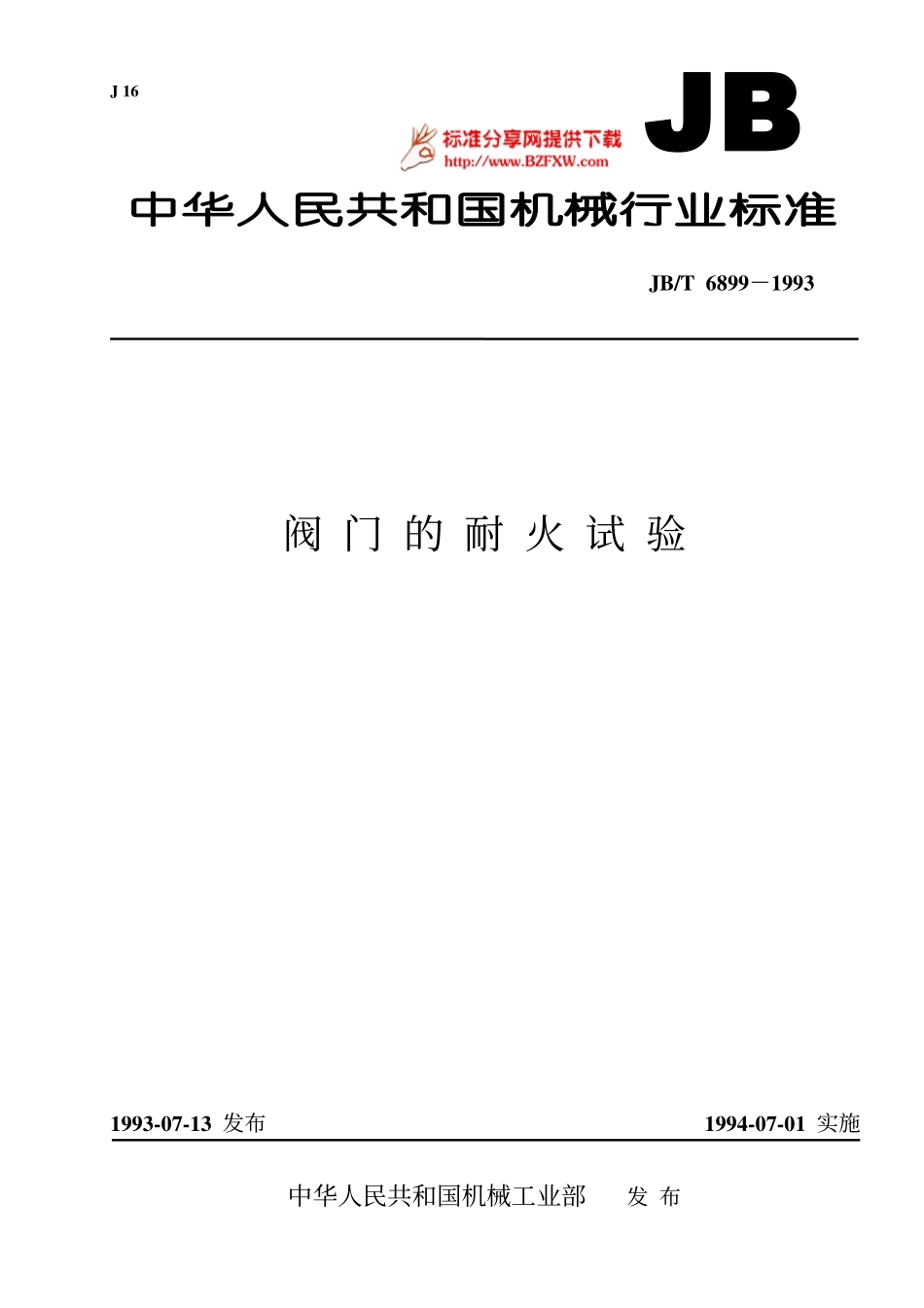

J16JB/T6899－1993阀门的耐火试验1993-07-13发布1994-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了阀门耐火试验的一般要求、试验系统、试验方法和性能要求。本标准适用于有耐火要求、公称压力pN不大于42.0MPa的各种公称通径阀门的试验。2引用标准GB7306用螺纹密封的管螺纹3术语3.1对称阀门沿着通过阀体两端面的轴线，在启闭件中线两侧具有相同内部结构尺寸的阀门。3.2非对称阀门沿着通过阀体两端面的轴线，在启闭件中线两侧具有不相同内部结构尺寸的阀门。4一般要求4.1可双向安装的对称阀门只在一个安装方向上进行试验。可双向安装的非对称阀门应在两个安装方向上各进行一次试验，可以用同一台阀门整修后进行第二次试验，亦可用另一台相同的阀门进行另一个安装方向的试验。只能单向安装的阀门应在规定的安装方向上进行试验。4.2除非绝热材料是试验阀结构设计的组成部分，否则，试验期间不能采用任何形式的绝热材料对其进行保护。4.3如果试验阀在正常使用情况下装有齿轮箱或其他类似的手动装置，那么，试验时也应装有。如果试验阀在正常使用情况下可装可不装齿轮箱或类似的手动装置，则装有齿轮箱或类似手动装置的试验阀，其试验结果可用来评定不装齿轮箱或类似手动装置的阀门，反之不行。4.4如果试验阀装有压力泄放装置，并且该装置是作为其结构的一个组成部分，在耐火试验期间该装置动作，试验应继续进行。且通过该装置的泄漏量应计入试验阀的外泄漏量。如果压力泄放装置只是为了耐火试验的安全而设置的，试验期间若该装置动作，则应停止试验。4.5耐火试验应采取下述安全措施：a.所有试验设备以及试验阀本身均应清洁，并处在良好的工作状况下。试验箱周围应设置适当的防护装置；b.试验人员应有防护措施；c.对于进、出口侧均有密封副且在使用中能够同时密封的试验阀，应在其中腔连接一个压力泄放阀。4.6在高压试验、低压试验及操作试验阶段试验阀不作调整。5试验系统阀门耐火试验的推荐试验系统见图1。如果其他压力源能满足本标准的要求，并保证安全可靠，则也可采用其他压力源给系统加压。机械工业部1993-07-13批准中华人民共和国机械行业标准阀门的耐火试验JB/T6899－19931994-07-01实施JB/T6899－19932a用压缩气体作为压力源的试验系统b用泵作为压力源的试验系统图1阀门耐火试验推荐系统1—压力源；2—压力调节阀；3—压力泄放阀；4—贮水容器；5—水位计（或类似装置）；6—供水阀；7—截止阀；8—压力表；9—阻汽...
