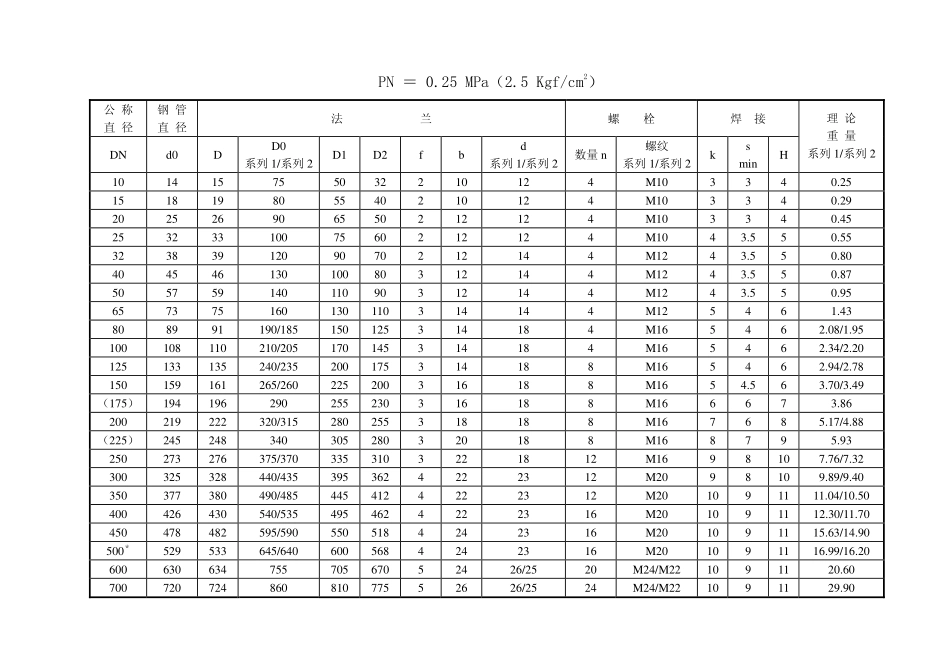

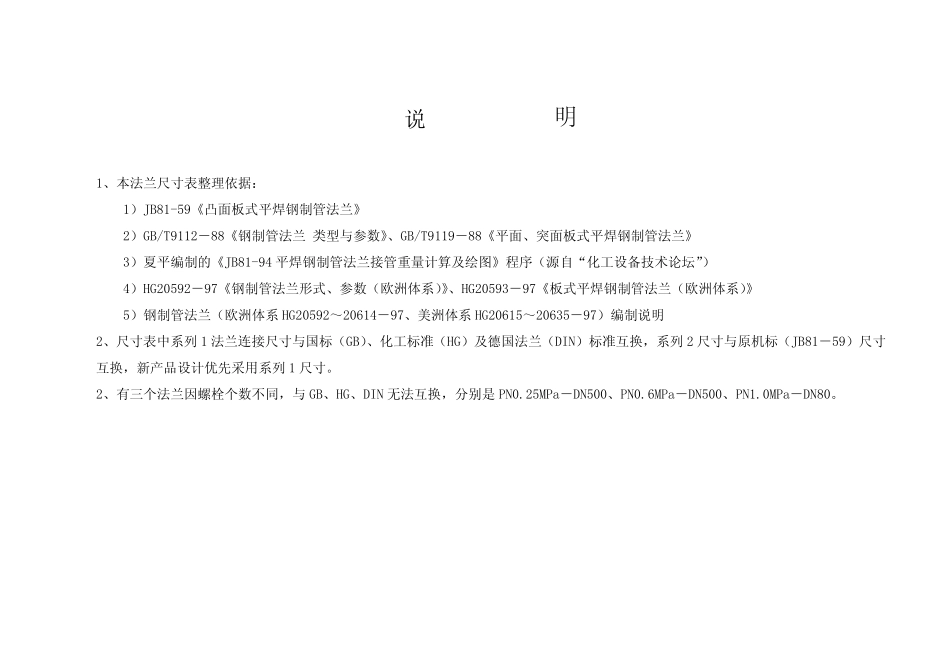

JB/T81-94《凸面板式平焊钢制管法兰》尺寸表（PN0.25MPa～PN2.5MPa）说明1、本法兰尺寸表整理依据：1）JB81-59《凸面板式平焊钢制管法兰》2）GB/T9112－88《钢制管法兰类型与参数》、GB/T9119－88《平面、突面板式平焊钢制管法兰》3）夏平编制的《JB81-94平焊钢制管法兰接管重量计算及绘图》程序（源自“化工设备技术论坛”）4）HG20592－97《钢制管法兰形式、参数（欧洲体系）》、HG20593－97《板式平焊钢制管法兰（欧洲体系）》5）钢制管法兰（欧洲体系HG20592～20614－97、美洲体系HG20615～20635－97）编制说明2、尺寸表中系列1法兰连接尺寸与国标（GB）、化工标准（HG）及德国法兰（DIN）标准互换，系列2尺寸与原机标（JB81－59）尺寸互换，新产品设计优先采用系列1尺寸。2、有三个法兰因螺栓个数不同，与GB、HG、DIN无法互换，分别是PN0.25MPa－DN500、PN0.6MPa－DN500、PN1.0MPa－DN80。PN＝0.25MPa（2.5Kgf/cm2）公称直径钢管直径法兰螺栓焊接DNd0DD0系列1/系列2D1D2fbd系列1/系列2数量n螺纹系列1/系列2ksminH理论重量系列1/系列2101415755032210124M103340.25151819805540210124M103340.29202526906550212124M103340.452532331007560212124M1043.550.553238391209070212144M1243.550.8040454613010080312144M1243.550.8750575914011090312144M1243.550.95657375160130110314144M125461.43808991190/185150125314184M165462.08/1.95100108110210/205170145314184M165462.34/2.20125133135240/235200175314188M165462.94/2.78150159161265/260225200316188M1654.563.70/3.49（175）194196290255230316188M166673.86200219222320/315280255318188M167685.17/4.88（225）245248340305280320188M168795.93250273276375/3703353103221812M1698107.76/7.32300325328440/4353953624222312M2098109.89/9.40350377380490/4854454124222312M201091111.04/10.50400426430540/5354954624222316M201091112.30/11.70450478482595/5905505184242316M201091115.63/14.90500＊529533645/6406005684242316M201091116.99/16.2060063063475570567052426/2520M24/M221091120.6070072072486081077552626/2524M24/M221091129.90PN＝0.25MPa（2.5Kgf/cm2）公称直径钢管直径法兰螺栓焊接DNd0DD0系列1/系列2D1D2fbd系列1/系列2数量n螺纹系列1/系列2ksminH理论重量系列1/系列28008208249759208805263024M271091136.70900920924107510209805283024M271091144.2010001020...
