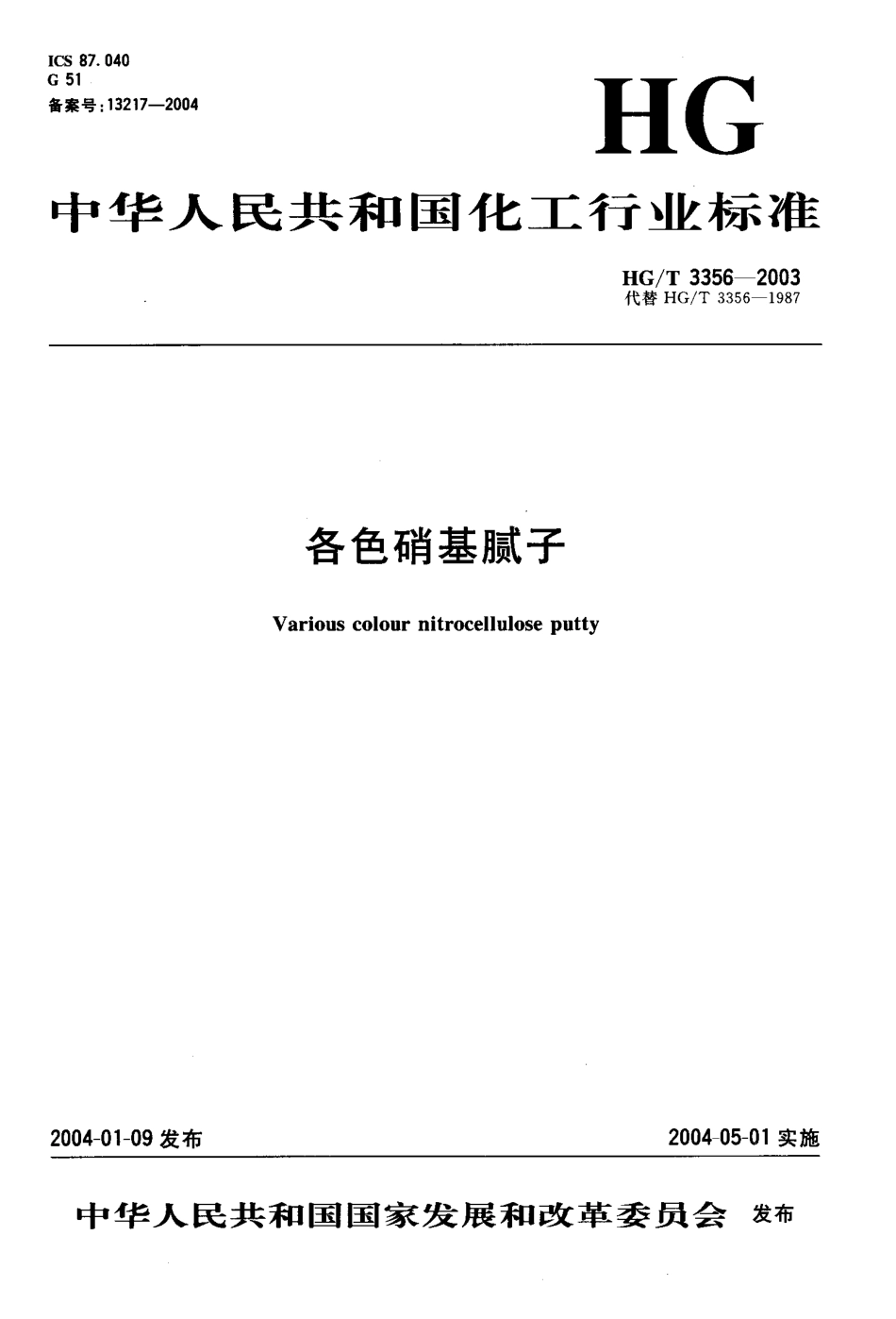

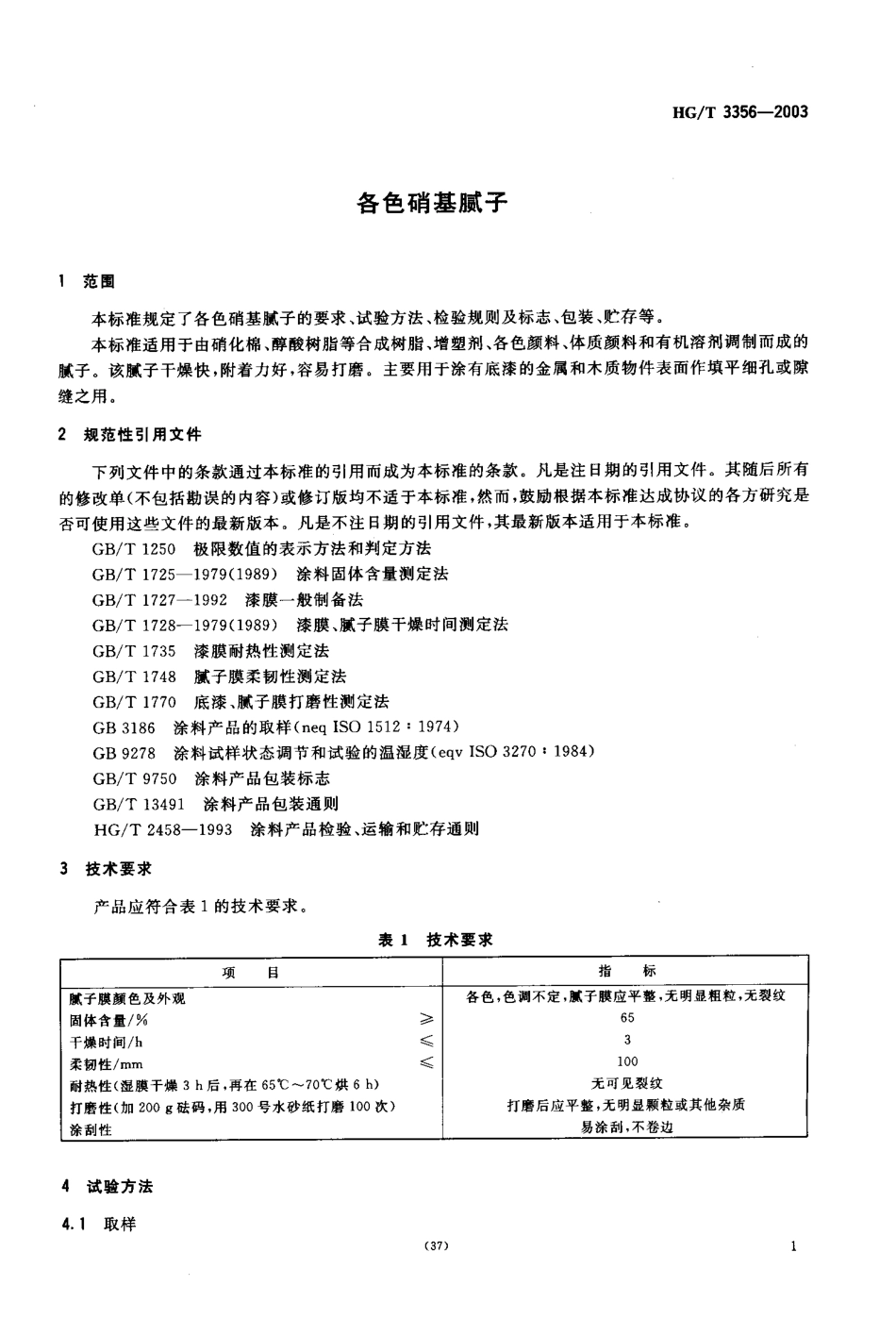

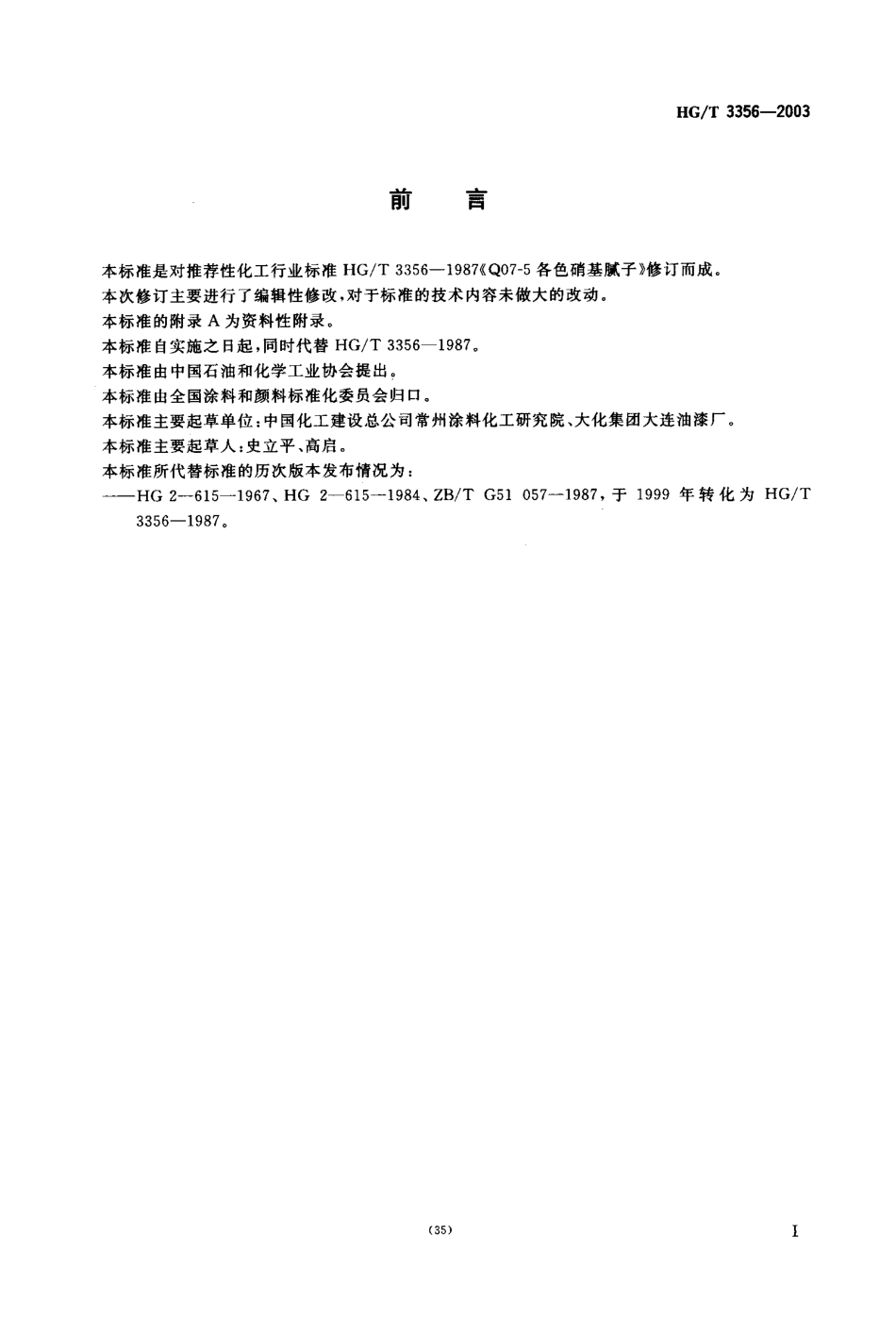

ICS87.040G51备案号:13217-2004H中华人民共和国化工行业标准HG/T3356-2003代替HG/T3356-1987各色硝基腻子Variouscolournitrocelluloseputty2004-01-09发布2004-05-01实施中华人民共和国国家发展和改革委员会AshHG/T3356-2003目U胃本标准是对推荐性化工行业标准HG/T3356-1987(Q07-5各色硝基腻子》修订而成。本次修订主要进行了编辑性修改，对于标准的技术内容未做大的改动。本标准的附录A为资料性附录。本标准自实施之日起，同时代替HG/T3356-19870本标准由中国石油和化学工业协会提出。本标准由全国涂料和颜料标准化委员会归口。本标准主要起草单位:中国化工建设总公司常州涂料化工研究院、大化集团大连油漆厂。本标准主要起草人:史立平、高启。本标准所代替标准的历次版本发布情况为:—HG2-615-1967,HG2-615-1984,ZB/TG51057-1987，于1999年转化为HG/T3356-1987.HG/T3356-2003各色硝基腻子1范围本标准规定了各色硝基腻子的要求、试验方法、检验规则及标志、包装、贮存等。本标准适用于由硝化棉、醇酸树脂等合成树脂、增塑剂、各色颜料、体质颜料和有机溶剂调制而成的腻子。该腻子干燥快，附着力好，容易打磨。主要用于涂有底漆的金属和木质物件表面作填平细孔或隙缝之用。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件。其随后所有的修改单(不包括勘误的内容)或修订版均不适于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1250极限数值的表示方法和判定方法GB/T1725-19790989)涂料固体含量测定法GB/T1727-1992漆膜一般制备法GB/T1728-19790989)漆膜、腻子膜干燥时间测定法GB/T1735漆膜耐热性测定法GB/T1748腻子膜柔韧性测定法GB/T177。底漆、腻子膜打磨性测定法GB3186涂料产品的取样(neqISO1512:1974)GB9278涂料试样状态调节和试验的温湿度(eqvISO3270，1984)GB/T9750涂料产品包装标志GB/T13491涂料产品包装通则HG/T2458-1993涂料产品检验、运输和贮存通则技术要求产品应符合表1的技术要求。表1技术要求项目腻子膜颜色及外观固体含量/%千燥时间/h柔韧性/mm耐热性(湿膜干燥3h后，再在650C-700C烘6h)打磨性(加200g祛码，用300号水砂纸打磨100次)涂刮性指标各色，色调不定，腻子膜应平整，无明显粗粒，无裂纹65100无可见裂纹打磨后应平整，无明显颗粒或其他杂质易涂刮，不卷边多镇成试验方法4.1取样HG/T3356-200...
