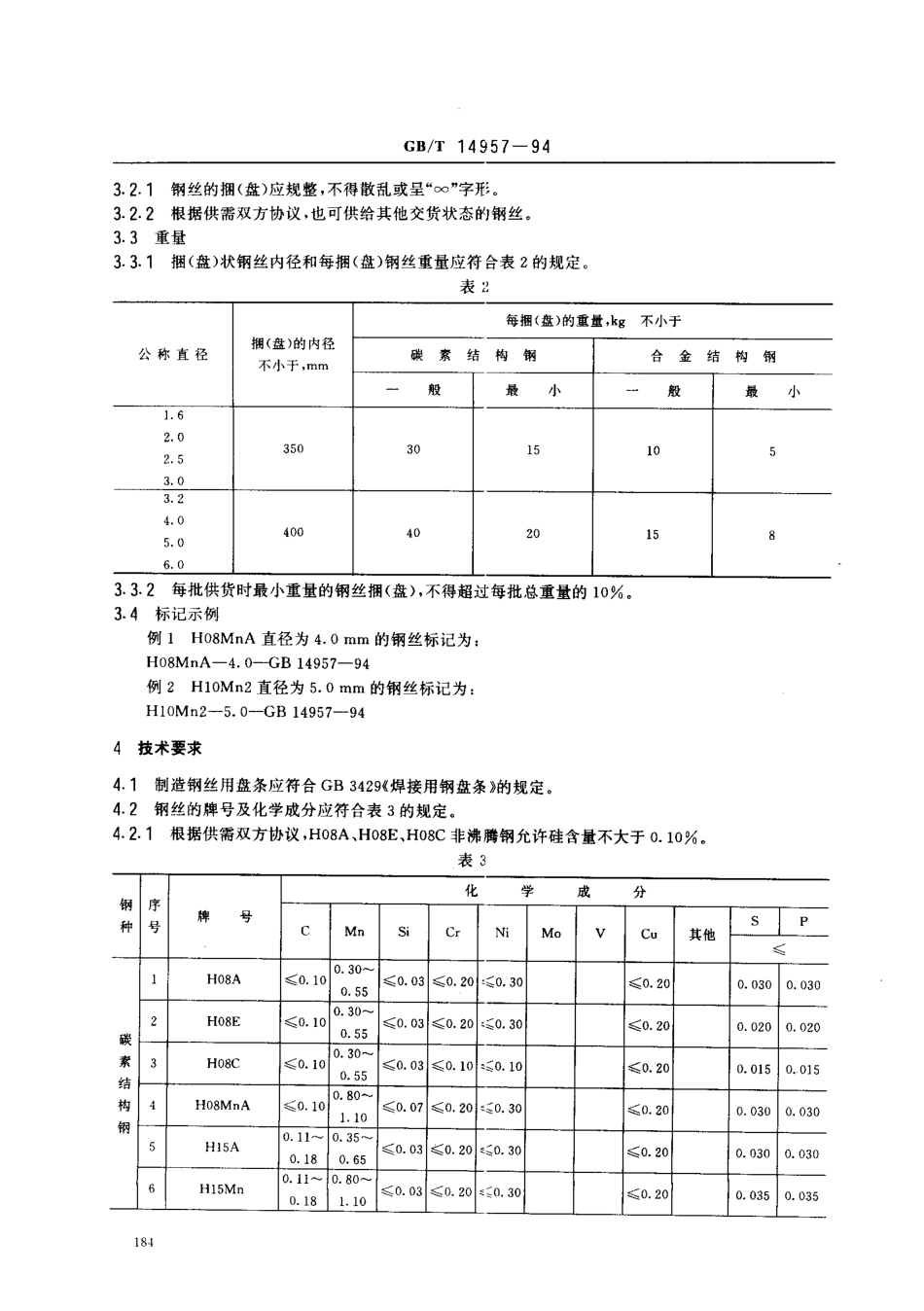

中华人民共和国国家标准GB/T14957一94熔化焊用钢丝代替GB1300-77Steelwiresformeltwelding1主肠内容与适用范围本标准规定了熔化焊用钢丝(简称焊丝)的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、运输、贮存标志及质量证明书等。本标准主要适用于电弧焊、埋弧自动焊和半自动焊、电渣焊和气焊等用途的冷拉钢丝。2}I用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法GB2103钢丝验收、包装、标志及质量证明书的一般规定GB/T3429焊接用钢盘条3尺寸、外形、皿f3，1尺寸及其允许偏差3.1.1钢丝直径及其允许偏差应符合表1的规定。表1公称直径允许偏差普通精度较高精度1.62.02153.0一0.10一0.063.24.05.06.0一0.12钢丝的不圆度不大于直径公差之半。根据供需双方协议，也可供给中间尺寸的钢丝，其尺寸允许偏差按表1中相邻较大尺寸的规定要求较高精度或其他精度的钢丝应于合同中注明。外形n乙，J己月J胜r月leso月..n乙于子值33国家技术监督局1994一06一13批准1995一01一01实施GB/'r14957一943.2.1钢丝的捆(盘)应规整，不得散乱或呈“二”字形。3.2.2根据供需双方协议，也可供给其他交货状态的钢丝。3.3重量3.3.1捆(盘)状钢丝内径和每捆(盘)钢丝重量应符合表2的规定公称直径捆(盘)的内径不小干，mm一般1.62.02.53.0350303.24.05.06.040040表生{每捆(盘)的重量，kg不小于构钢合金结构钢最小一般最小15105201583.3.2每批供货时最小重量的钢丝捆(盘)，不得超过每批总重量的10%.3.4标记示例例1H08MnA直径为4.0mm的钢丝标记为:H08MnA-4.0-GB14957-94例2H10Mn2直径为5.0mm的钢丝标记为:H10Mn2-5.0-GB14957-944技术要求4.14.24.2.1制造钢丝用盘条应符合GB3429K焊接用钢盘条》的规定。钢丝的牌号及化学成分应符合表3的规定。根据供需双方协议，H08A,H08E,H08C非沸腾钢允许硅含量不大于。.loooe表3钢种序号牌号CMnSiCr碳素结构钢1H08AG0.100.。30-0.55(0.03(0.202H08E镇0.100.。30-0.55(0.03(0.203H08C落0.100.。30-0.55落0.03(0.104H08MnA蕊0.100.，80-1.10毛0.07簇0.205H15A0.。11-0.180.。35-0.65成0.03(0.206H15Mn0.。11-0.180.180-1.10落0.03夏0.20一-一一，一一，~一，学成分NiMoVCu其他SP(X0.30(0.200.0300.030;0.30簇0.200.0200.020迄0.10镇0.200.0150.015;0.30簇0.200.0300.030;0.30(0.200.0300.030基0.30簇0.200.0350.035GBJT14957一94续表3钢种序号牌号Q.静成分CMn5iCrNiM0VCu其他SP5之r了金结构钢7H1OMn2毛...
